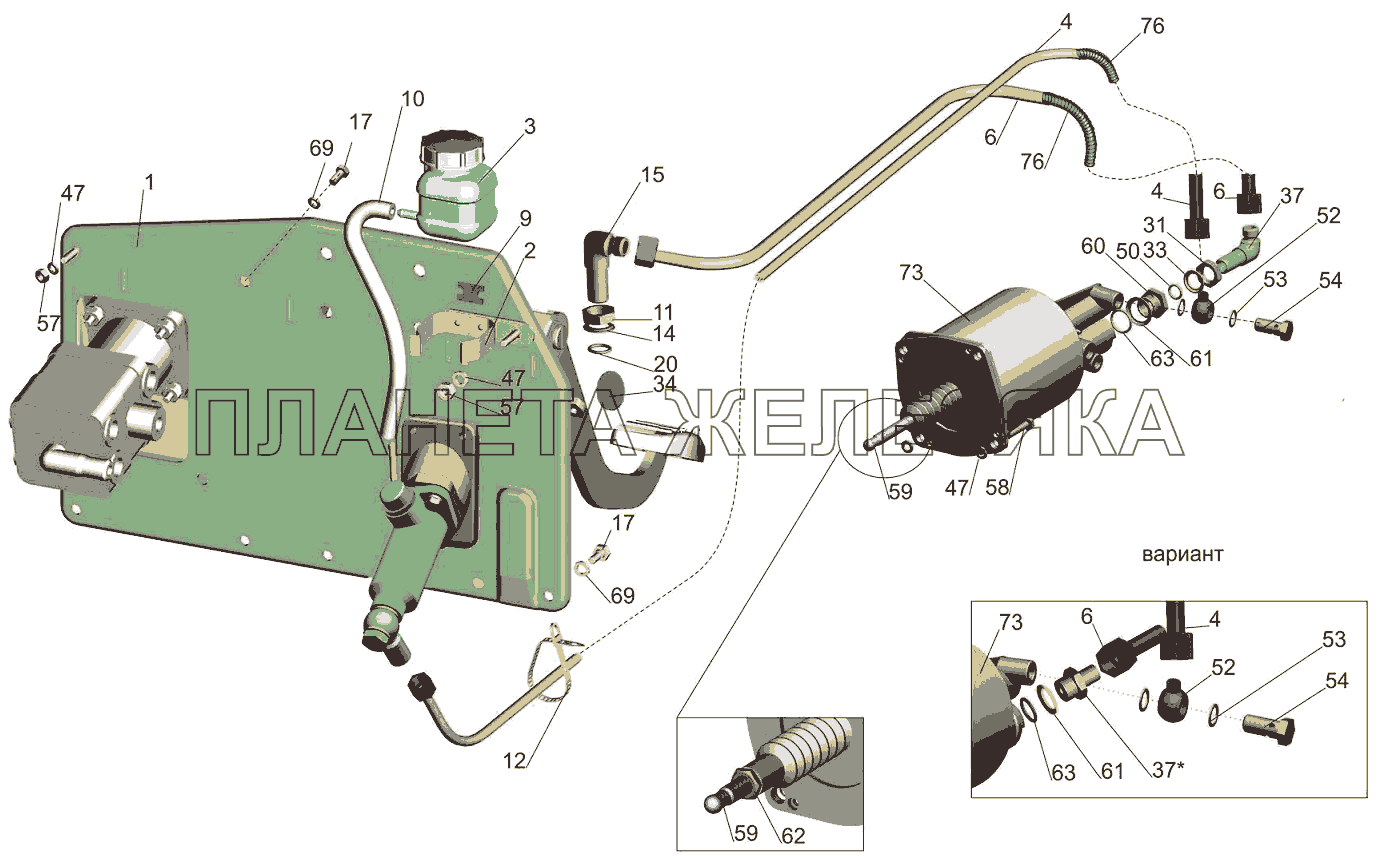

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64301-1602004 |
Блок управления сцеплением Подробнее |
|
|
| 1 | 6430A5-1602004 |
Блок управления сцеплением Подробнее |
|
|
| 2 | 64226-1602198 |
Кронштейн Подробнее |
|
|
| 3 | 2101-1602560-00 |
Бачок Подробнее |
|
|
| 3 | 64221-1602560 |
Бачок Подробнее |
|
|
| 4 | 64229-1602940-04C |
Трубка Подробнее |
|
|
| 6 | 54323-3506146-10 |
Трубка Подробнее |
|
|
| 9 | 64226-1602400 |
Пластина Подробнее |
|
|
| 10 | 6430-1602908 |
Шланг L = 300(+5) мм, рукав 6-14-168 Подробнее |
|
|
| 11 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
| 12 | 6430-3724624 |
Хомут Подробнее |
|
|
 |
14 | 375818 |
Шайба 12 Подробнее |
|
 |
15 | 402952 |
Угольник Подробнее |
|
| 17 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 20 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 31 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 33 | 375960 |
Шайба 16 Подробнее |
|
|
| 37 | 402984 |
Угольник Подробнее |
|
|
 |
37 | 404304 |
Штуцер Подробнее |
|
| 47 | 252135 |
Шайба 8Т Подробнее |
|
|
| 50 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 52 | 4370-1104514 |
Угольник поворотный Подробнее |
|
