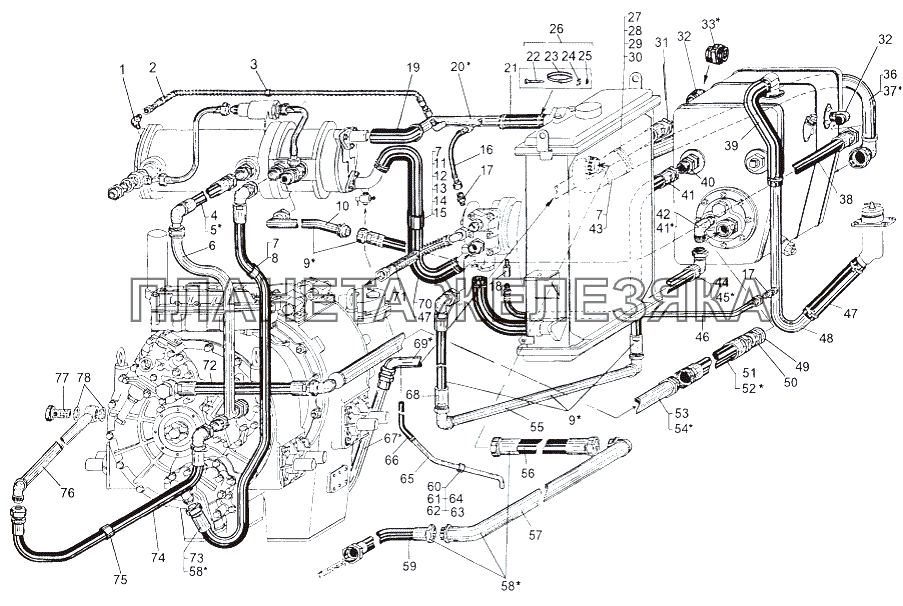

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 379650 |
Угольник Подробнее |
|
| 2 | 543-1719424-А |
Шланг Подробнее |
|
|
| 3 | 379677 |
Кляммер Подробнее |
|
|
| 4 | 543-1719145-Б |
Шланг Подробнее |
|
|
| 5 | 543А-1719065-01 |
Шланг Подробнее |
|
|
| 6 | 543-1719160-10 |
Трубопровод насоса Подробнее |
|
|
| 7 | 543-3506226-А |
Прокладка Подробнее |
|
|
| 8 | 401870 |
Кляммер Подробнее |
|
|
| 9 | 543-1719325-Б |
Шланг Подробнее |
|
|
| 10 | 543-1719270-10 |
Трубопровод Подробнее |
|
|
| 11 | 535А-1504201-01 |
Кляммер Подробнее |
|
|
| 12 | 201496 |
Болт Подробнее |
|
|
| 13 | 250512 |
Гайка М10-6Н Подробнее |
|
|
| 14 | 252006 |
Шайба 10 Подробнее |
|
|
| 15 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 16 | 543-1719468-20 |
Шланг Подробнее |
|
|
| 17 | 379494 |
Ниппель Подробнее |
|
|
| 18 | 401549 |
Ниппель Подробнее |
|
|
| 19 | 543-1719457 |
Шланг Подробнее |
|
|
| 20 | 543-1719460 |
Труба сливная Подробнее |
|
|
| 21 | 543-1719417 |
Шланг Подробнее |
|
|
| 22 | 64229-1303661 |
Стяжка Подробнее |
|
|
| 23 | 64229-1303516 |
Хомут Подробнее |
|
|
| 24 | 543-1303664 |
Планка Подробнее |
|
|
| 25 | 64229-1303665 |
Упор Подробнее |
|
|
| 26 | 64229-1303514 |
Хомут Подробнее |
|
|
| 27 | 543-1719524-01 |
Прокладка Подробнее |
|
|
| 28 | 297575 |
Шплинт 5,6х22 Подробнее |
|
|
| 29 | 297580 |
Пряжка Подробнее |
|
|
| 30 | 297594 |
Лента Подробнее |
|
|
| 31 | 543-1719325-Б |
Шланг Подробнее |
|
|
| 32 | 535А-1504106 |
Угольник Подробнее |
|
|
| 33 | 535А-1504225 |
Штуцер Подробнее |
|
|
| 36 | 543-1719320 |
Трубопровод Подробнее |
|
|
| 37 | 543А-1719164 |
Патрубок Подробнее |
|
|
| 38 | 543-1719265 |
Шланг Подробнее |
|
|
| 39 | 543-1719337 |
Шланг Подробнее |
|
|
| 40 | 535А-1504103 |
Штуцер Подробнее |
|
|
| 41 | 543-1719395 |
Шланг Подробнее |
|
|
| 42 | 543-1719306 |
Угольник Подробнее |
|
|
| 43 | 401884 |
Кляммер Подробнее |
|
|
| 44 | 543-1719065 |
Шланг Подробнее |
|
|
| 45 | 543А-1719115 |
Шланг Подробнее |
|
|
| 46 | 543-1719422-А |
Шланг Подробнее |
|
|
| 47 | 543-1719387 |
Шланг Подробнее |
|
|
| 48 | 543-1719340-10 |
Труба заливная Подробнее |
|
|
| 49 | 543-1719012 |
Прокладка Подробнее |
|
|
| 50 | 543-1719522 |
Штуцер Подробнее |
|
|
| 51 | 543-1719025-Б |
Шланг Подробнее |
|
|
| 52 | 543А-1719025 |
Шланг Подробнее |
|
|
| 53 | 543-1719030-20 |
Трубопровод Подробнее |
|
|
| 54 | 543-1719030 |
Шланг Подробнее |
|
|
| 55 | 543-1719380 |
Трубопровод Подробнее |
|
|
| 56 | 543-1719085 |
Шланг Подробнее |
|
|
| 57 | 543-1719330 |
Трубопровод насоса Подробнее |
|
|
| 58 | 543-1719125 |
Шланг Подробнее |
|
|
| 59 | 543-1719355 |
Шланг Подробнее |
|
|
| 60 | 543-1719523-А |
Прокладка Подробнее |
|
|
| 61 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 62 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 63 | 252134 |
Шайба 6Т Подробнее |
|
|
| 64 | 315403 |
Кляммер Подробнее |
|
|
| 65 | 543-1719489 |
Трубка Подробнее |
|
|
| 66 | 543-1719487 |
Рукав Подробнее |
|
|
| 67 | 543А-1719325 |
Шланг Подробнее |
|
|
| 68 | 543-1719165-Б |
Шланг Подробнее |
|
|
| 69 | 543А-1719510 |
Трубопровод Подробнее |
|
|
| 71 | 543-1719565-11 |
Шланг Подробнее |
|
|
| 72 | 543-1719035-В |
Шланг Подробнее |
|
|
| 73 | 543-1719125 |
Шланг Подробнее |
|
|
| 74 | 547А-1719245-01 |
Шланг Подробнее |
|
|
| 75 | 543-1719472-10 |
Прокладка Подробнее |
|
|
| 76 | 543М-1719080 |
Трубопровод Подробнее |
|
|
| 77 | 535А-1504104 |
Болт Подробнее |
|
|
| 78 | 543-1719032 |
Прокладка Подробнее |
|
