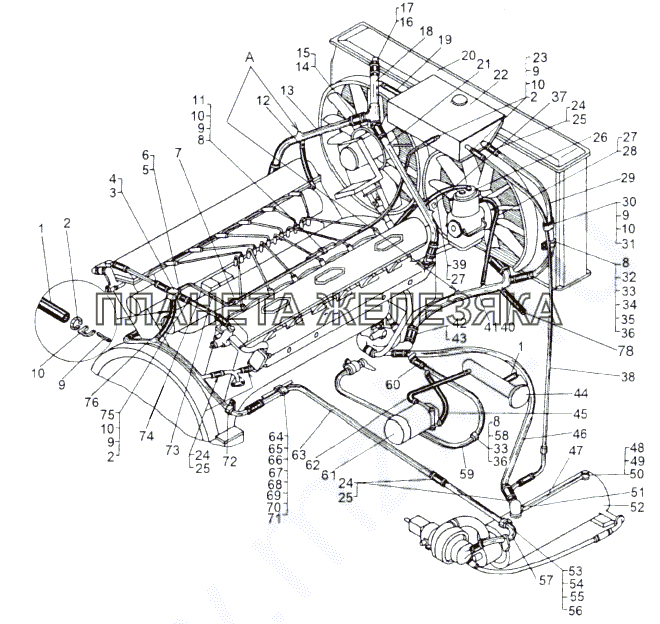

Монтажная схема системы охлаждения 543-1300010 МАЗ-543 (7310)
| ← Клапан редукционный 543-1304010-01 | Установка демпферного соединения → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 543-1719470 |
Рукав 010 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 2 | 297582 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 3 | 379783 |
Крестовина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 4 | 401507 |
Ниппель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 5 | 405641 |
Гайка стяжная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 6 | 314802 |
Муфта зажимная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 7 | 379224 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 8 | 543-1804397 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 9 | 297575 |
Шплинт 5,6х22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 10 | 297580 |
Пряжка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 11 | 297584 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 12 | 543-1719487 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 13 | 543-1303143-10 |
Труба левая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 14 | 543-1303072 |
Шланг 38 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 15 | 64229-1303514 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 16 | 543-1303198 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 17 | 543-1303036-01 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 18 | 543-1303363-10 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 19 | 535А-3506408 |
Рукав d.10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 21 | 543-1303142-10 |
Труба правая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 23 | 543-1303239 |
Трубка бачка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 24 | 543-1303183 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 25 | 64229-1303506 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 27 | 543-1303530 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 28 | 543-3509287 |
Шланг 0 20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 29 | 543-1303210-Б |
Шланг 50 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 30 | 543-3506226-А |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 31 | 297588 |
Лента Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 32 | 379675 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 33 | 201418 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 34 | 250508 |
Гайка М6-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 35 | 252004 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 36 | 252134 |
Шайба 6Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 37 | 262543 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 38 | 543-1303196 |
Шланг 32 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 39 | 543-3509281 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 40 | 543-8101274 |
Шланг 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 41 | 543-1303152-Б |
Труба отводящая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 42 | 543-1303010 |
Рукав d.70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 43 | 64221-1303570 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 45 | 547А-174ЁР82 |
Шланг 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 46 | 543-1303177-Б |
Трубка подводящая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 47 | 543-1303280 |
Труба пароотводящая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 48 | 258250 |
Шплинт 1,2х100 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 49 | 543-3506013 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 50 | 537-3509276 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 51 | 315406 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 53 | 401874 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 54 | 201497 |
Болт М10-6gх25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 55 | 250512 |
Гайка М10-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 56 | 252136 |
Шайба 10.ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 57 | 543-1303264 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 58 | 379198 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 59 | 543-1303243 |
Труба сливная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 60 | 537-1018184 |
Шланг соединительный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 62 | 543-1303197 |
Труба пароотводная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 63 | 543-1303076-А |
Труба отводящая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 64 | 401862 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 65 | 201456 |
Болт М8-6gх20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 66 | 250510 |
Гайка М8-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 67 | 252135 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
 |
68 | 201544 |
Болт М12-6gх40 Подробнее
Дополнительная информация:
|
|||||||||||||||||||
| 69 | 250514 |
Гайка М12-6Н Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 70 | 252007 |
Шайба 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 71 | 252157 |
Шайба 124 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 72 | 401875 |
Кляммер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 73 | 543-1303140-10 |
Шланг 12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 74 | 543-1303141-10 |
Труба пароотводящая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 75 | 537-1303110 |
Рукав Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 76 | 543-1303480-30 |
Труба соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||
| 78 | 543В-1303558 |
Заглушка Подробнее
Дополнительная информация:
|
|
