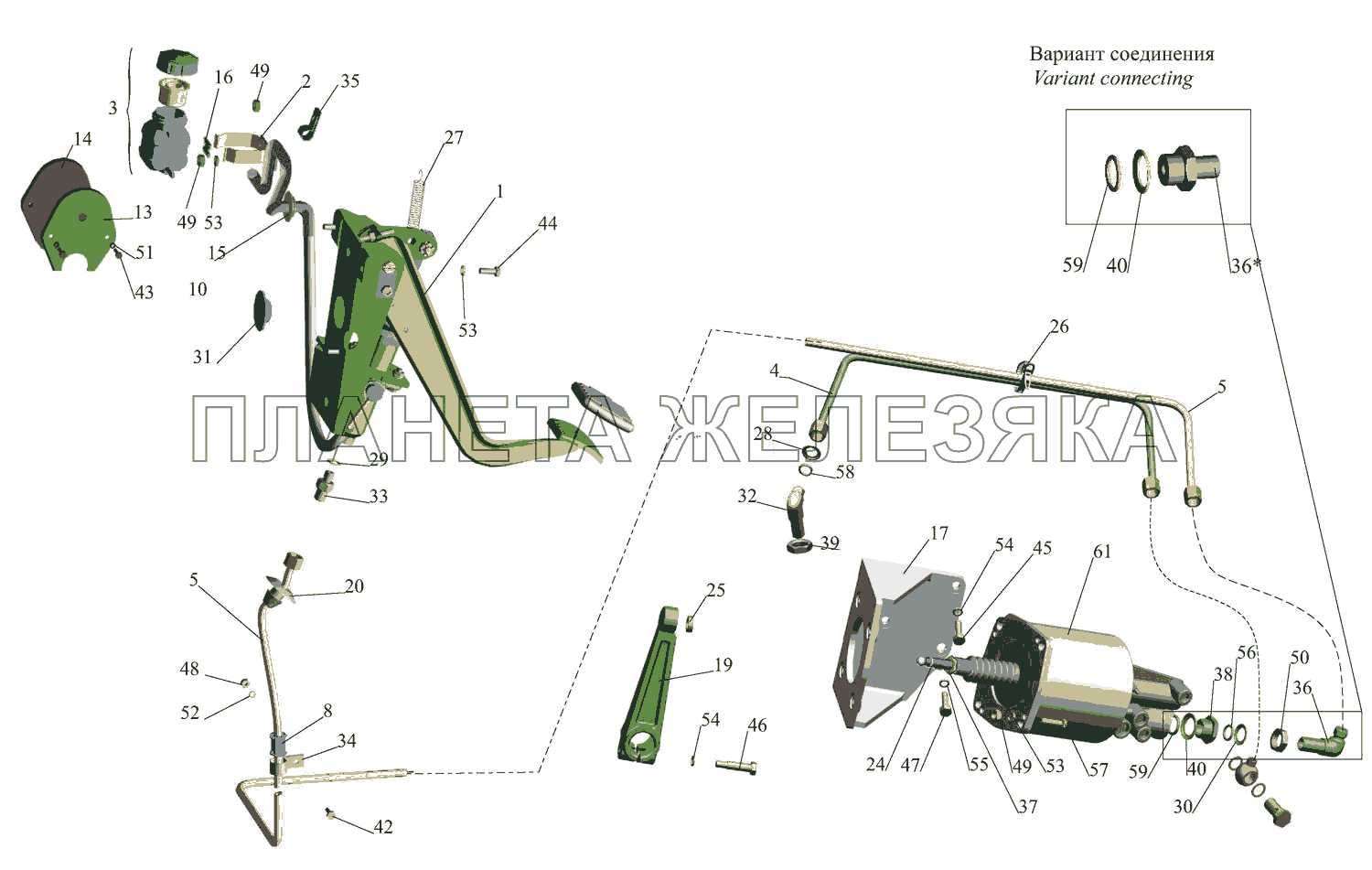

| ← Установка механизма управления сцеплением 4370-1600005-060 | Основание педали 64221-1602004-010 → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 64221-1602004-010 |
Основание педали Подробнее |
|
|
| 1 | 64226-1602004 |
Основание педали Подробнее |
|
|
| 2 | 64226-1602198 |
Кронштейн Подробнее |
|
|
| 3 | 2101-1602560-00 |
Бачок Подробнее |
|
|
| 3 | 64221-1602560 |
Бачок Подробнее |
|
|
| 4 | 64229-3506158-10 |
Трубка Подробнее |
|
|
| 5 | 64229-1602940-020 |
Трубка Подробнее |
|
|
| 8 | 500-1104542 |
Втулка Подробнее |
|
|
| 9 | 4370-1104514 |
Угольник поворотный Подробнее |
|
|
| 10 | 64226-1104516 |
Прокладка Подробнее |
|
|
| 11 | 64226-1604518 |
Переходник Подробнее |
|
|
| 13 | 5336-1602072 |
Фланец Подробнее |
|
|
| 14 | 5336-1602074-010 |
Уплотнитель Подробнее |
|
|
| 15 | 64226-1602076 |
Втулка Подробнее |
|
|
| 16 | 64226-1602400 |
Пластина Подробнее |
|
|
| 17 | 4370-1602715-060 |
Кронштейн Подробнее |
|
|
| 19 | 4370-1602832-060 |
Рычаг Подробнее |
|
|
| 20 | 64229-1602903 |
Втулка Подробнее |
|
|
| 24 | 4370-1609241-080 |
Шток Подробнее |
|
|
| 25 | 6430-1609517 |
Уплотнитель Подробнее |
|
|
| 26 | 6430-3724624 |
Хомут Подробнее |
|
|
| 27 | 500-5001146 |
Пружина Подробнее |
|
|
 |
28 | 375818 |
Шайба 12 Подробнее |
|
| 29 | 375539 |
Шайба 14 Подробнее |
|
|
| 30 | 375960 |
Шайба 16 Подробнее |
|
|
| 31 | 378946 |
Заглушка М30х1,5 Подробнее |
|
|
 |
32 | 402952 |
Угольник Подробнее |
|
 |
33 | 404249 |
Штуцер Подробнее |
|
| 34 | 379168 |
Кляммер Подробнее |
|
|
| 35 | 379173 |
Кляммер Подробнее |
|
|
| 36 | 402984 |
Угольник Подробнее |
|
|
 |
36 | 404304 |
Штуцер Подробнее |
|
| 37 | 374542 |
Гайка М12х1,25-5Н6Н Подробнее |
|
|
| 38 | 374895 |
Гайка переходная Подробнее |
|
|
| 39 | 374614 |
Гайка М12х1,5-5Н6Н Подробнее |
|
|
| 40 | 376145 |
Шайба 22 Подробнее |
|
|
| 42 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 43 | 201420 |
Болт М6-6gх20 Подробнее |
|
|
| 44 | 201456 |
Болт М8-6gх20 Подробнее |
|
|
| 45 | 201497 |
Болт М10-6gх25 Подробнее |
|
|
| 46 | 206540 |
Болт 3М10-6gх35 Подробнее |
|
|
| 47 | 201538 |
Болт М12-6gх25 Подробнее |
|
|
| 48 | 250508 |
Гайка М6-6Н Подробнее |
|
|
| 49 | 250510 |
Гайка М8-6Н Подробнее |
|
|
| 50 | 250636 |
Гайка М16х1,5-6Н Подробнее |
|
|
| 51 | 252134 |
Шайба 6Т Подробнее |
|
|
| 52 | 252154 |
Шайба 6Л Подробнее |
|
|
| 53 | 252135 |
Шайба 8Т Подробнее |
|
|
| 54 | 252136 |
Шайба 10.ОТ Подробнее |
|
|
| 55 | 252157 |
Шайба 124 Подробнее |
|
|
| 56 | 014-018-25-2-3 |
Кольцо Подробнее |
|
|
| 57 | 109-1200830 |
Винт М8-6gх30 Подробнее |
|
|
| 57 | 401028 |
Винт М8-6gх30 Подробнее |
|
|
| 58 | 010-014-25-2-3 |
Кольцо Подробнее |
|
|
| 59 | 020-025-60-2-3 |
Кольцо 020-025-60-2-3 Подробнее |
|
|
| 61 | 970 051 4570 |
Усилитель сцепления Подробнее |
|
