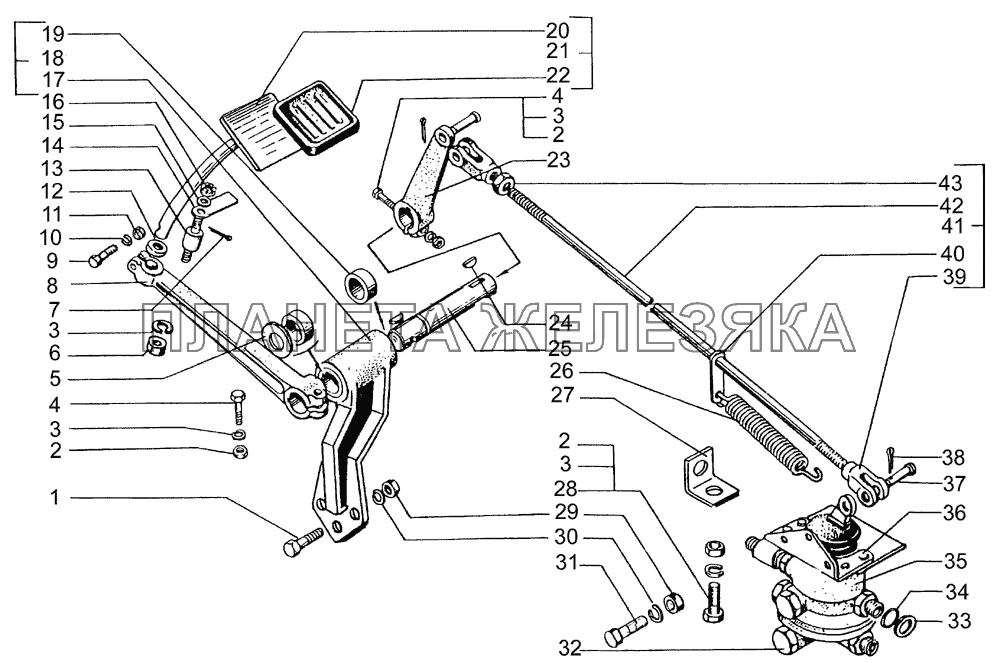

Педаль тормозная и привод управления двухсекционным тормозным краном КрАЗ-64431-02
| ← Механизмы тормозные задние | Воздухопроводы и аппараты тормозной системы автомобиля КрАЗ-65055 → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65032-3514005 |
Кран тормозной с арматурой Подробнее
Дополнительная информация:
|
|
||||||||||||||||||||||
| 1 | 201546 |
Болт М6х45 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 2 | 250512 |
Гайка М10х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 3 | 252136 |
Шайба 10,2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 4 | 200319 |
Болт М10х50 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 5 | 250-3508057 |
Кольцо Б25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 6 | 250517 |
Гайка М10х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 7 | 258025 |
Шплинт 2,5х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 8 | 250-3504016 |
Основание педали Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 9 | 201464 |
Болт М8х1,25х40 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 10 | 252135 |
Шайба 8,65Г.029 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 11 | 250510 |
Гайка М8х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 12 | 250-3504025 |
Шайба защитная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 13 | 260-3504082 |
Ось защелки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 14 | 250-3504081 |
Защелка педали тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 15 | 252006 |
Шайба 10,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 16 | 250963 |
Гайка М10х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 17 | 250Б-3504050-10 |
Кронштейн педали Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 18 | 250Б-3504049-10 |
Кронштейн педали со втулкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 19 | 250-3507069 |
Втулка малая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 20 | 6505-3504014 |
Педаль тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 21 | 6505-3504010 |
Педаль тормоза в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 22 | 6505-3504048 |
Подушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 23 | 250Б-3504060 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 24 | 347001 |
Шпонка 6х9 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 25 | 260-3504020 |
Валик педали Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 26 | 200Т-1602094-01 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 27 | 200-3504046 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 28 | 201501 |
Болт М10х35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 29 | 250514 |
Гайка М12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 30 | 252137 |
Шайба 12 ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 31 | 201542 |
Болт М12х35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 32 | 345923 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 33 | 256Б1-3506017 |
Шайба уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 34 | 256Б-3570138 |
Кольцо резиновое уплотнительное Н1-25х20х2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 35 | 100-3514008-30 |
Кран тормозной двухсекционный с рычагом в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 36 | 260-3514150-10 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 37 | 260088 |
Палец 12х38 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 38 | 258053 |
Шплинт 3,6х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 39 | 200-3504055-В2 |
Вилка тяги правая Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 40 | 200-3504045 |
Планка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 41 | 260-3504052-000 |
Тяга в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 42 | 260-3504054-000 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||
| 43 | 250515 |
Гайка 2М12х1,25.5.019 Подробнее
Дополнительная информация:
|
|
