| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
100-3537010 |

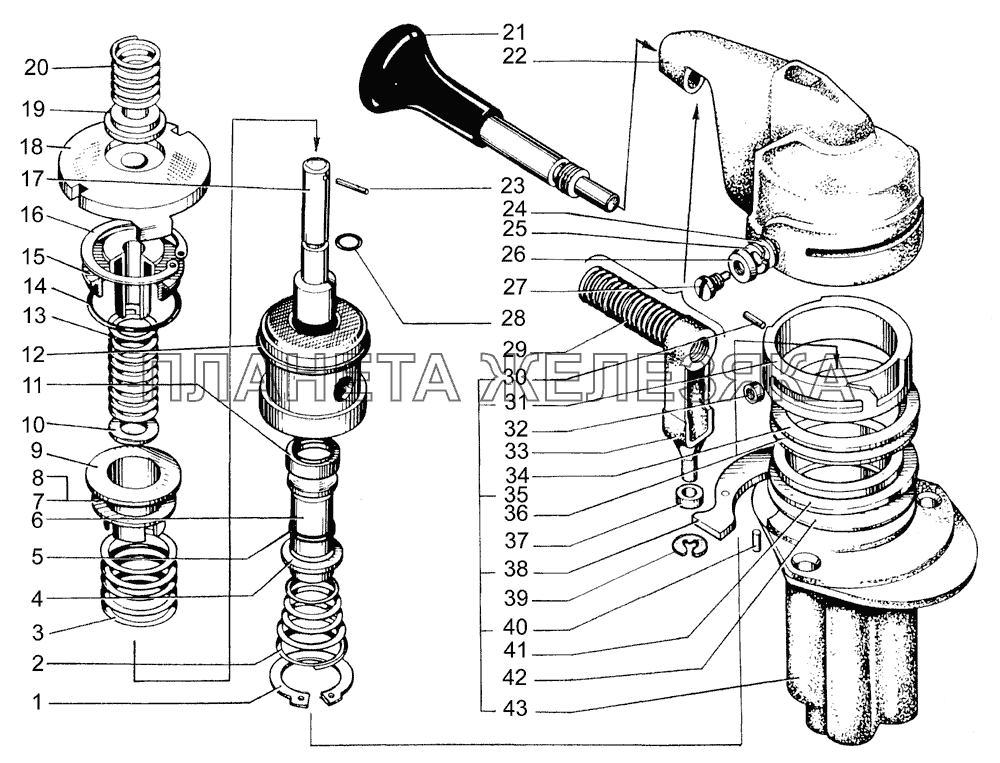

Кран тормозной обратного действия с ручным управлением в сборе Подробнее |
||
| 100-3537025 |
Кольцо Подробнее |
|
||
| 1 | 489302 |
Кольцо упорное Подробнее |
|
|
| 2 | 100-3537052 |
Пружина Подробнее |
|
|
| 3 | 100-3537046 |
Пружина Подробнее |
|
|
| 4 | 100-3537057 |
Шайба опорная Подробнее |
|
|
| 5 | 100-3537055 |
Кольцо 12,4х1,78 Подробнее |
|
|
| 6 | 100-3537054 |
Корпус клапана Подробнее |
|
|
| 7 | 100-3537095 |
Шайба Подробнее |
|
|
| 8 | 100-3537097 |
Шайба Подробнее |
|
|
| 9 | 100-3537042 |
Тарелка пружины Подробнее |
|
|
| 10 | 100-3537043 |
Шайба Подробнее |
|
|
| 11 | 100-3537056 |
Кольцо клапана Подробнее |
|
|
| 12 | 100-3537050 |
Поршень Подробнее |
|
|
| 13 | 100-3537048 |
Пружина Подробнее |
|
|
| 14 | 100-3537044 |
Кольцо 32,99х2,62 Подробнее |
|
|
| 15 | 100-3537040 |
Направляющая Подробнее |
|
|
| 16 | 489301 |
Кольцо упорное Подробнее |
|
|
| 17 | 100-3537035 |
Шток Подробнее |
|
|
| 18 | 100-3537031 |
Колпачок направляющий Подробнее |
|
|
| 19 | 100-3537036 |
Шайба Подробнее |
|
|
| 20 | 100-3537038 |
Пружина Подробнее |
|
|
| 21 | 100-3537063 |
Рукоятка Подробнее |
|
|
| 22 | 100-3537060 |
Крышка Подробнее |
|
|
| 23 | 484104 |
Штифт Подробнее |
|
|
| 24 | 305905 |
Шайба Подробнее |
|
|
| 25 | 305887 |
Шайба 4 пружинная Подробнее |
|
|
| 26 | 100-3537061 |
Шайба Подробнее |
|
|
| 27 | 302196 |
Винт Подробнее |
|
|
| 28 | 100-3522026 |
Кольцо 6,07х1,78 Подробнее |
|
|
| 29 | 100-3537068 |
Пружина Подробнее |
|
|
| 30 | 484102 |
Штифт Подробнее |
|
|
| 31 | 100-3537025 |
Кольцо Подробнее |
|
|
| 32 | 100-3537062 |
Ролик Подробнее |
|
|
| 33 | 100-3537066 |
Направляющая Подробнее |
|
|
| 34 | 100-3537091 |
Шайба Подробнее |
|
|
| 35 | 100-3537014 |
Корпус крана в сборе Подробнее |
|
|
| 36 | 100-3537092 |
Шайба Подробнее |
|
|
| 37 | 100-3537067 |
Втулка Подробнее |
|
|
| 38 | 100-3537027 |
Стопор Подробнее |
|
|
| 39 | 489326 |
Кольцо упорное Подробнее |
|
|
| 40 | 484103 |
Штифт Подробнее |
|
|
| 41 | 100-3537093 |
Шайба Подробнее |
|
|
| 42 | 100-3537094 |
Шайба Подробнее |
|
|
| 43 | 100-3537020 |
Корпус Подробнее |
|
