| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

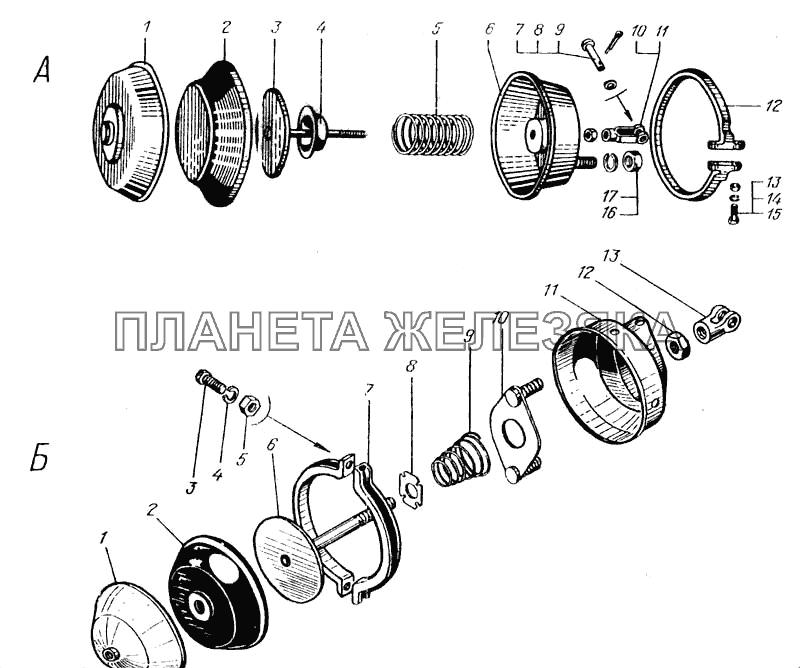

| К072-3519210-01 |
Камера тормозная тип 24 задняя в сборе Подробнее |
|
||
| Н.137.07.000 |
Камера тормозная тип 30 в сборе Подробнее |
|
||
| 1 | К072-3519240 |
Крышка Подробнее |
|
|
| 1 | Н.137.07.030 |
Крышка Подробнее |
|
|
 |
2 | 100-3519250 |
Мембрана тип 24 Подробнее |
|
| 2 | 100-3519350 |
Мембрана тип 30 Подробнее |
|
|
| 3 | Болт М8х45 ГОСТ-7808-70 |
Болт М8х45 ГОСТ-7808-70 Подробнее |
|
|
| 3 | Н.137.07.020 |
Шток Подробнее |
|
|
| 4 | Н.137.06.401-01 |
Стакан Подробнее |
|
|
| 4 | Шайба 8 ГОСТ-6402-70 |
Шайба 8 ГОСТ-6402-70 Подробнее |
|
|
| 5 | Гайка М8 ГОСТ-2524-70 |
Гайка М8 ГОСТ-2524-70 Подробнее |
|
|
| 5 | Н.137.06.603 |
Пружина Подробнее |
|
|
| 6 | К072-3519230-10 |
Шток Подробнее |
|
|
| 6 | Н.137.07.010 |
Корпус Подробнее |
|
|
| 7 | 258052 |
Шплинт 3,6х20 Подробнее |
|
|
| 7 | К072-3519246 |
Хомут Подробнее |
|
|
| 8 | 252007 |
Шайба 12 Подробнее |
|
|
| 8 | К072-3519458 |
Тарелка пружины Подробнее |
|
|
| 9 | 260089 |
Ось 12х40 Подробнее |
|
|
| 9 | К072-3519254 |
Пружина Подробнее |
|
|
| 10 | 250515 |
Гайка 2М12х1,25.5.019 Подробнее |
|
|
| 10 | К072-3519225 |
Фланец Подробнее |
|
|
| 11 | К072-3519224 |
Корпус Подробнее |
|
|
| 11 | Н.137.06.302 |
Вилка Подробнее |
|
|
| 12 | Гайка М14х1,5 ГОСТ-5929-70 |
Гайка М14х1,5 ГОСТ-5929-70 Подробнее |
|
|
| 12 | Н.137.07.050 |
Хомутик Подробнее |
|
|
| 13 | 250510 |
Гайка М8х1,25 Подробнее |
|
|
| 13 | К072-3519238 |
Вилка Подробнее |
|
|
| 14 | 252135 |
Шайба 8,65Г.029 Подробнее |
|
|
| 15 | 500-3519064 |
Болт М8х55 Подробнее |
|
|
| 16 | 250561 |
Гайка М16х1,5 Подробнее |
|
|
| 17 | 252139 |
Шайба 16 ОТ Подробнее |
|
