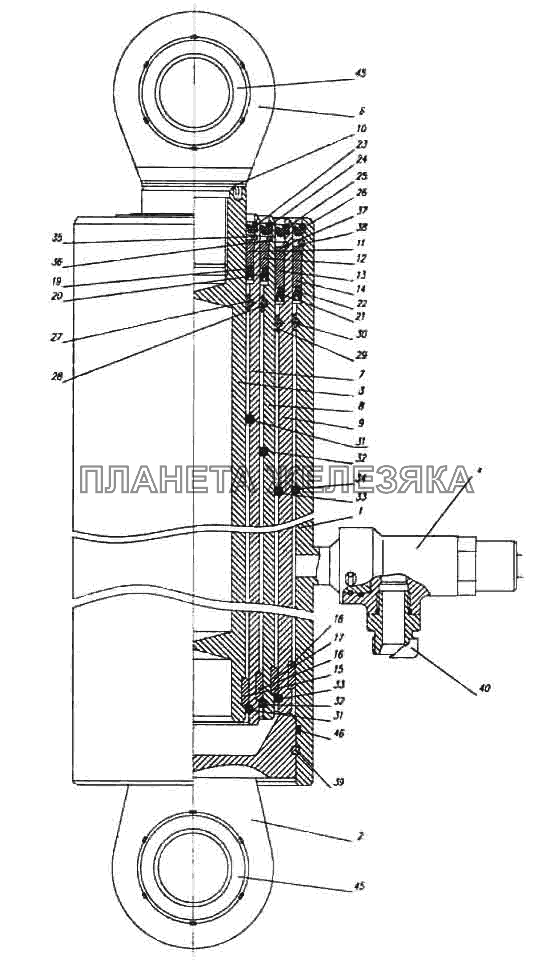

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 6520-8603015 |
Корпус гидроцилиндра Подробнее |
|
|
 |
2 | 6520-8603025 |
Опора нижняя Подробнее |
|
| 3 | 6520-8603125-10 |
Плунжер Подробнее |
|
|
| 4 | ОГК 67-02.000 |
Установка замедлителя Подробнее |
|
|
| 6 | 6520-8603027 |
Проушина Подробнее |
|
|
| 7 | 6520-8603102 |
Плунжер Подробнее |
|
|
| 8 | 6520-8603103 |
Плунжер Подробнее |
|
|
| 9 | 6520-8603104 |
Плунжер Подробнее |
|
|
| 10 | 9509-8603254 |
Шайба стопорная Подробнее |
|
|
| 11 | 13.8603401-30 |
Направляющая Подробнее |
|
|
| 12 | 14.8603401-30 |
Направляющая Подробнее |
|
|
| 13 | 15.8603401-30 |
Направляющая Подробнее |
|
|
| 14 | 16.8603401-30 |
Направляющая Подробнее |
|
|
| 15 | 13.8603402 |
Направляющая нижняя Подробнее |
|
|
| 16 | 14.8603402 |
Направляющая нижняя Подробнее |
|
|
| 17 | 15.8603402 |
Направляющая нижняя Подробнее |
|
|
| 18 | 16.8603402 |
Направляющая нижняя Подробнее |
|
|
| 19 | 13.8603403-14 |
Манжета Подробнее |
|
|
| 20 | 14.8603403-14 |
Манжета Подробнее |
|
|
| 21 | 15.8603403-14 |
Манжета Подробнее |
|
|
| 22 | 16.8603403-14 |
Манжета Подробнее |
|
|
| 23 | 13.8603404-24 |
Чистильщик Подробнее |
|
|
| 24 | 14.8603404-24 |
Чистильщик Подробнее |
|
|
| 25 | 15.8603404-24 |
Чистильщик Подробнее |
|
|
| 26 | 16.8603404-24 |
Чистильщик Подробнее |
|
|
| 27 | 13.8603405-10 |
Проставка Подробнее |
|
|
| 28 | 14.8603405-10 |
Проставка Подробнее |
|
|
| 29 | 15.8603405-10 |
Проставка Подробнее |
|
|
| 30 | 16.8603405-10 |
Проставка Подробнее |
|
|
| 31 | 13.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 32 | 14.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 33 | 15.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 34 | 16.8603407-01 |
Кольцо упорное Подробнее |
|
|
| 35 | 13.8603408 |
Кольцо разрезное Подробнее |
|
|
| 36 | 14.8603408 |
Кольцо разрезное Подробнее |
|
|
| 37 | 15.8603408 |
Кольцо разрезное Подробнее |
|
|
| 38 | 16.8603408 |
Кольцо разрезное Подробнее |
|
|
| 39 | 16.8603518 |
Штифт Подробнее |
|
|
| 40 | 6520-8603086 |
Пробка транспортная Подробнее |
|
|
| 45 | Подшипник ШС 50 |
Подшипник ШС 50 Подробнее |
|
|
| 46 | Кольцо |
Кольцо Подробнее |
|
