| ← 6520-1300023-50 Установка блока охлаждения | 65224-1301500-30 Установка кожуха защитного радиатора → |

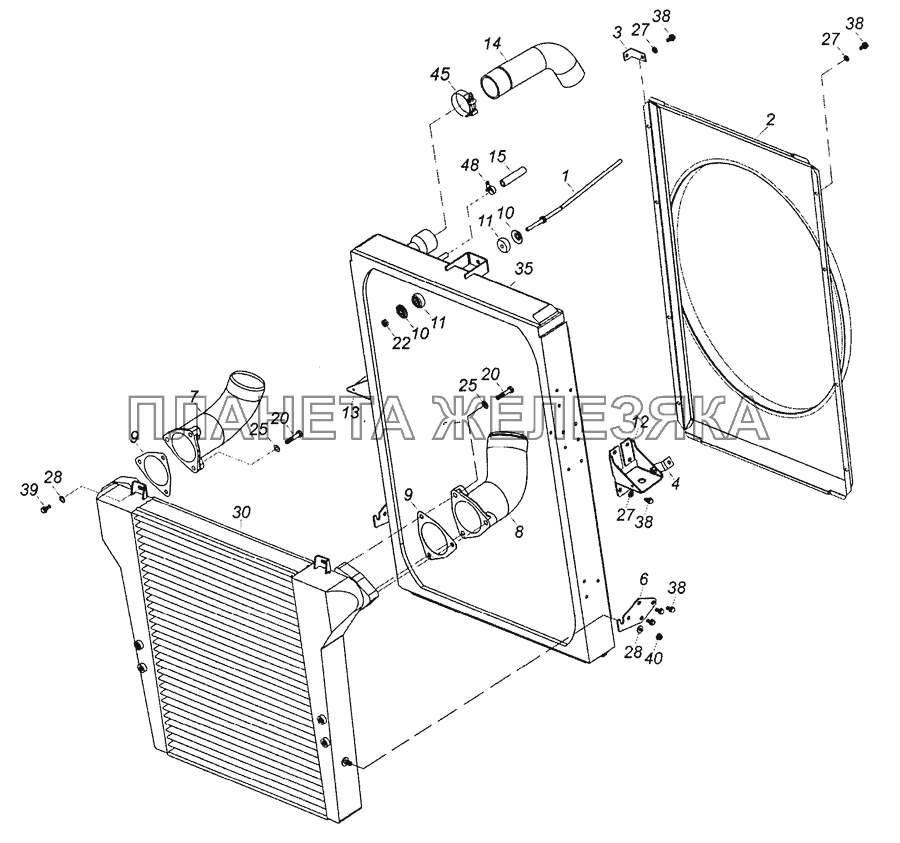

/57.gif "6520-1301005-50 Блок охлаждения КамАЗ-6522 (Евро-4)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 5460-1302034 |
Тяга крепления радиатора Подробнее |
|
|
| 2 | 6520-1309012-50 |
Кожух вентилятора Подробнее |
|
|
| 3 | 6520-3506090 |
Установка кронштейна охладителя Подробнее |
|
|
| 4 | 53205-8120100 |
Установка кронштейна на блоке охладителя Подробнее |
|
|
| 6 | 6520-1170250 |
Кронштейн Подробнее |
|
|
 |
7 | 6520-1170340 |
Патрубок теплообменника правый Подробнее |
|
| 8 | 6520-1170342 |
Патрубок теплообменника левый Подробнее |
|
|
 |
9 | 6520-1170343 |
Прокладка Подробнее |
|
| 10 | 5320-1302038 |
Чашка буфера тяги Подробнее |
|
|
| 11 | 5320-1302040 |
Буфер тяги крепления радиатора Подробнее |
|
|
| 12 | 6520-1302077-10 |
Кронштейн подвески радиатора Подробнее |
|
|
| 13 | 6520-1302078-10 |
Кронштейн подвески радиатора Подробнее |
|
|
 |
14 | 6520-1303010-01 |
Рукав Подробнее |
|
| 15 | 5320-1311063-02 |
Рукав Подробнее |
|
|
| 20 | 1/13438/31 |
Болт М10х1,25-6gх50 Подробнее |
|
|
| 22 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 25 | 1/26014/73 |
Шайба 10 волнистая Подробнее |
|
|
| 27 | 1/05196/01 |
Шайба плоская 8х17 Подробнее |
|
|
| 28 | 1/26467/01 |
Шайба плоская 8х20 Подробнее |
|
|
| 30 | 45104117200200 |
Теплообменник охлаждения наддувочного воздуха Подробнее |
|
|
| 35 | 45104130100600 |
Радиатор Подробнее |
|
|
| 38 | 45104991008100 |
Болт М8-6gх16 Подробнее |
|
|
| 39 | 45104991008200 |
Болт М8-6gх20 Подробнее |
|
|
| 40 | 45104993014200 |
Гайка фланцевая М8-6Н Подробнее |
|
|
| 45 | 45104998010593 |
Хомут Подробнее |
|
|
| 48 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
