| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 65201-1100030 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 65201-1100030-10 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 65201-1100030-20 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||

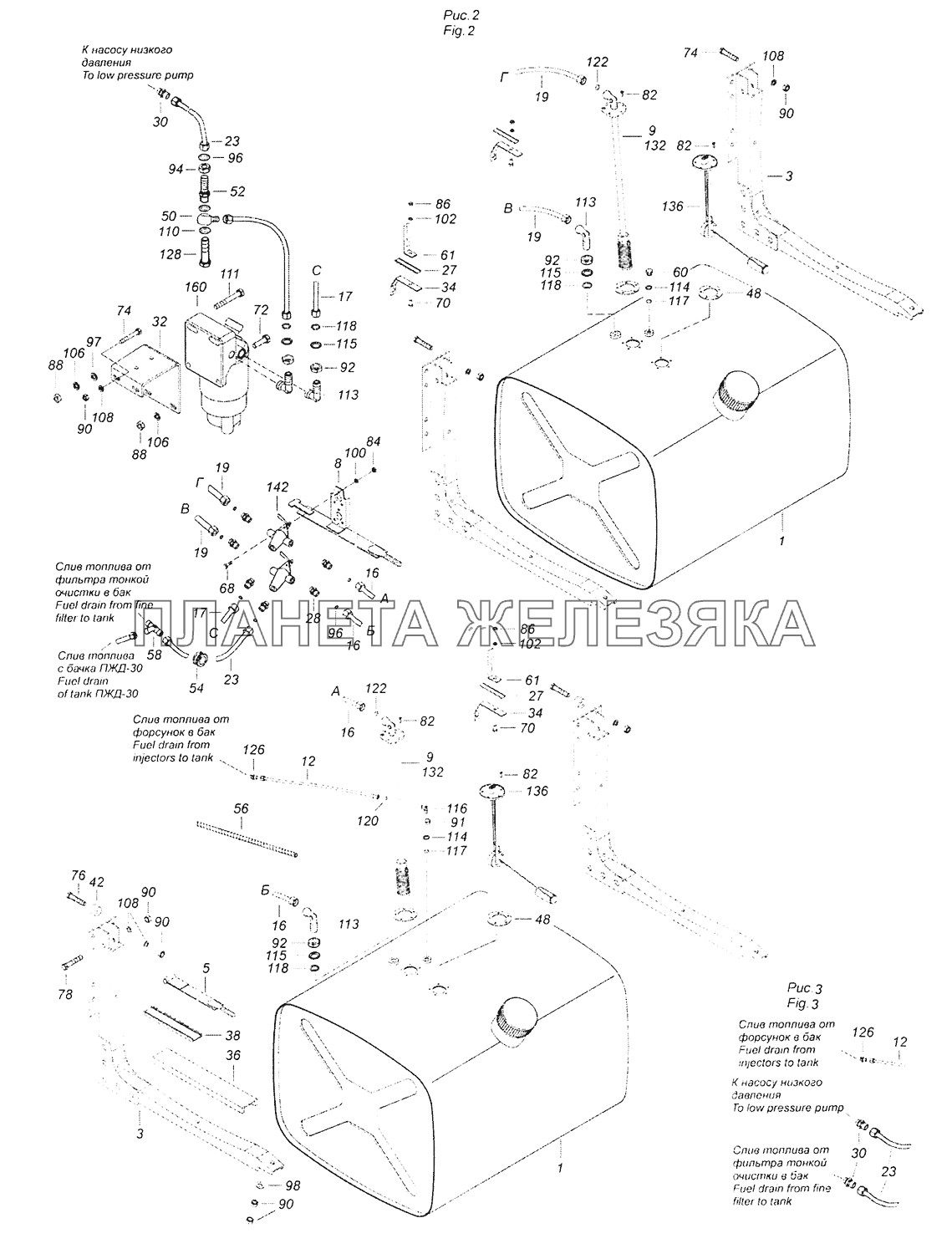

| 65201-1100035 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 65201-1100035-10 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 65201-1100035-20 |
Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
| 1 | 53215-1101010-03 |
Бак топливный Подробнее |
|
|
| 1 | 53215-1101010-33 |
Бак топливный Подробнее |
|
|
| 3 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 5 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 8 | 53212-1101110-20 |
Хомут крепления топливного бака Подробнее |
|
|
| 9 | 65116-1104012-02 |
Трубка приемная с фильтром Подробнее |
|
|
| 12 | 53205-3570250 |
Трубка Подробнее |
|
|
| 15 | 53215-3506030 |
Трубка Подробнее |
|
|
| 16 | 53215-3506045 |
Трубка Подробнее |
|
|
| 17 | 53215-3506050 |
Трубка Подробнее |
|
|
| 18 | 53215-3506067 |
Трубка Подробнее |
|
|
| 19 | 53215-3506190 |
Трубка Подробнее |
|
|
| 22 | 53215-3506240 |
Трубка Подробнее |
|
|
| 23 | 53215-3506258 |
Трубка Подробнее |
|
|
| 27 | 53205-3506221 |
Втулка трубки Подробнее |
|
|
| 28 | 65115-1104018 |
Штуцер Подробнее |
|
|
| 30 | 6520-1104018-14 |
Штуцер Подробнее |
|
|
| 32 | 65115-1105019 |
Кронштейн Подробнее |
|
|
| 32 | 65201-1101019 |
Кронштейн Подробнее |
|
|
| 34 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
 |
36 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
 |
38 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 40 | 6520-1101118-10 |
Проставка Подробнее |
|
|
| 42 | 43118-1101119-10 |
Проставка Подробнее |
|
|
| 44 | 43118-1101119-20 |
Проставка Подробнее |
|
|
 |
48 | 53215-1104138 |
Прокладка Подробнее |
|
| 50 | 541121-1104274 |
Наконечник Подробнее |
|
|
| 52 | 65224-1104310 |
Штуцер проходной топливопроводов Подробнее |
|
|
| 54 | 5320-3703301 |
Втулка проходная Подробнее |
|
|
| 56 | 53205-3506433 |
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93 Подробнее |
|
|
| 58 | 6520-1104300 |
Тройник Подробнее |
|
|
| 60 | 6520-1104884 |
Пробка Подробнее |
|
|
| 61 | 5320-3506432 |
Скоба Подробнее |
|
|
| 68 | 1/09024/21 |
Болт М6-6gх20 Подробнее |
|
|
| 70 | 1/60432/21 |
Болт М8-6gх16 Подробнее |
|
|
| 72 | 1/59709/21 |
Болт М10х1,25-6gх35 Подробнее |
|
|
| 74 | 1/55406/21 |
Болт М12х1,25-6gх40 Подробнее |
|
|
| 76 | 1/55409/21 |
Болт М12х1,25-6gх55 Подробнее |
|
|
| 78 | 1/55411/21 |
Болт М12х1,25-6gх65 Подробнее |
|
|
| 80 | 1/55414/21 |
Болт М12х1,25-6gх80 Подробнее |
|
|
| 82 | 1/03893/01 |
Винт М5-6gх10 Подробнее |
|
|
| 84 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 86 | 1/61008/11 |
Гайка М8х1,25-6Н Подробнее |
|
|
| 88 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
||
| 90 | 1/61015/11 |
Гайка М12х1,25-6Н Подробнее |
|
|
| 91 | 1/07912/11 |
Гайка низкая М12х1,5-6Н Подробнее |
|
|
| 92 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 94 | 1/07266/11 |
Гайка низкая М18х1,5-6Н Подробнее |
|
|
| 96 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 97 | 1/26386/01 |
Шайба плоская 10,6х18х2 Подробнее |
|
|
| 98 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 100 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 102 | 1/05166/77 |
Шайба 8 пружинная Подробнее |
|
|
| 106 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 108 | 1/05170/77 |
Шайба 12 пружинная Подробнее |
|
|
| 110 | 1/05173/77 |
Шайба пружинная Подробнее |
|
|
| 111 | 853066 |
Болт М10х1,25-6gх75 Подробнее |
|
|
| 113 | 861004 |
Угольник Подробнее |
||
 |
114 | 861022 |
Шайба 10 Подробнее |
|
 |
115 | 861023 |
Шайба Подробнее |
|
| 116 | 861328 |
Угольник Подробнее |
|
|
| 117 | 864204 |
Кольцо уплотнительное Подробнее |
|
|
| 118 | 864236 |
Кольцо уплотнительное Подробнее |
|
|
| 120 | 864269 |
Кольцо уплотнительное Подробнее |
|
|
| 122 | 864273 |
Кольцо уплотнительное Подробнее |
|
|
| 126 | 864838 |
Штуцер проходной Подробнее |
|
|
| 128 | 870005 |
Болт М14х1,5-6gх30 Подробнее |
|
|
| 132 | 45104110400200 |
Заборник топлива с электроподогревом 7508.451128.000-06 Подробнее |
|
|
| 136 | 4573824460 |
Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93 Подробнее |
|
|
| 142 | 3151-1104160 |
Краник топливный тройной Подробнее |
|
|
| 160 | 45104110503290 |
Фильтр грубой очистки топлива PreLine 270 Подробнее |
|
|
| 160 | 45104110503390 |
PreLine270 Фильтр грубой очистки топлива Подробнее |
|
