| ← Установка и привод ТНВД | Установка топливного бака, ФГОТ и топливопроводов (54115, 55111, 65115) → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 53212-1100001-20 |

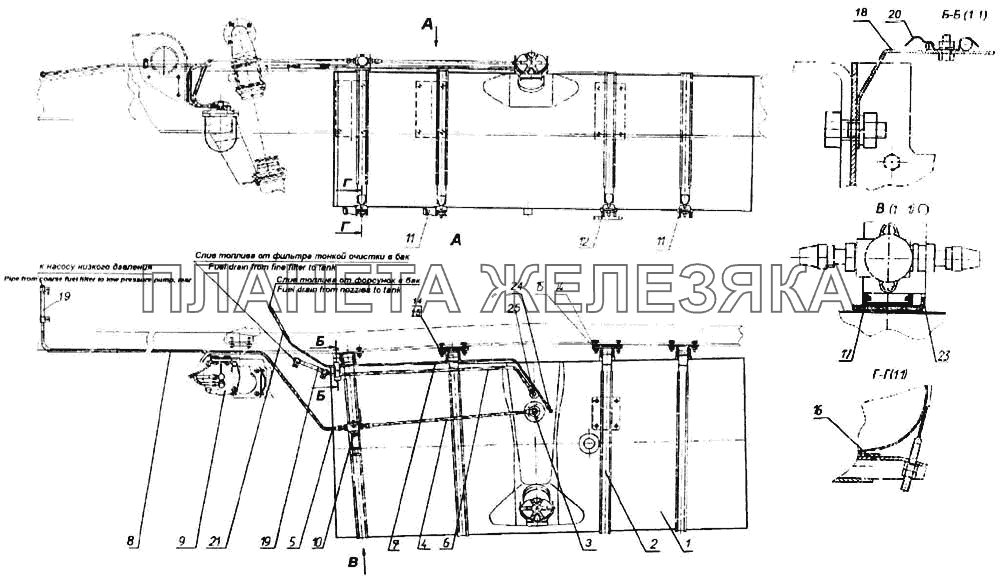

Установка топливного бака, ФГОТ и топливопроводов Подробнее |
|
||
 |
1 | 541121-1101010-20 |
Бак топливный Подробнее |
|
| 2 | 53212-1101110 |
Хомут крепления топливного бака Подробнее |
|
|
| 3 | 53212-1104012 |
Трубка приемная с фильтром в сборе Подробнее |
|
|
| 4 | 54115-1104023-40 |
Трубка Подробнее |
|
|
| 5 | 54115-1104025-40 |
Трубка Подробнее |
|
|
| 6 | 54115-1104148-40 |
Трубка Подробнее |
|
|
| 7 | 54115-1104180-40 |
Трубка Подробнее |
|
|
| 8 | 53205-1104263 |
Трубка в сборе Подробнее |
|
|
| 9 | 740.1105010-01 |
Фильтр грубой очистки топлива в сборе Подробнее |
|
|
 |
10 | 37.1141010 |
Насос предпусковой прокачки топлива Подробнее |
|
| 11 | 53212-1101104 |
Кронштейн крепления топливного бака (сварка) Подробнее |
|
|
| 12 | 53212-1101104-10 |
Кронштейн крепления топливного бака Подробнее |
|
|
| 14 | 53212-1101100 |
Проставка Подробнее |
|
|
| 15 | 53212-1101101 |
Проставка Подробнее |
|
|
 |
16 | 55102-1101109 |
Прокладка кронштейна крепления топливного бака Подробнее |
|
 |
17 | 541121-1101115 |
Прокладка хомута крепления топливного бака Подробнее |
|
| 18 | 5320-1104083 |
Кронштейн крепления топливных трубопроводов Подробнее |
|
|
| 19 | 5320-1104102 |
Рукав соединительный топливопроводов Подробнее |
|
|
| 20 | 5320-1104119 |
Скоба крепления топливопроводов Подробнее |
|
|
| 21 | 5320-1104159 |
Шланг соединительный топливных трубопроводов Подробнее |
|
|
| 23 | 53205-1105020 |
Кронштейн Подробнее |
|
|
| 24 | 853965 |
Угольник 6 ввертный Подробнее |
|
|
| 25 | 864857 |
Угольник ввертный Подробнее |
|
