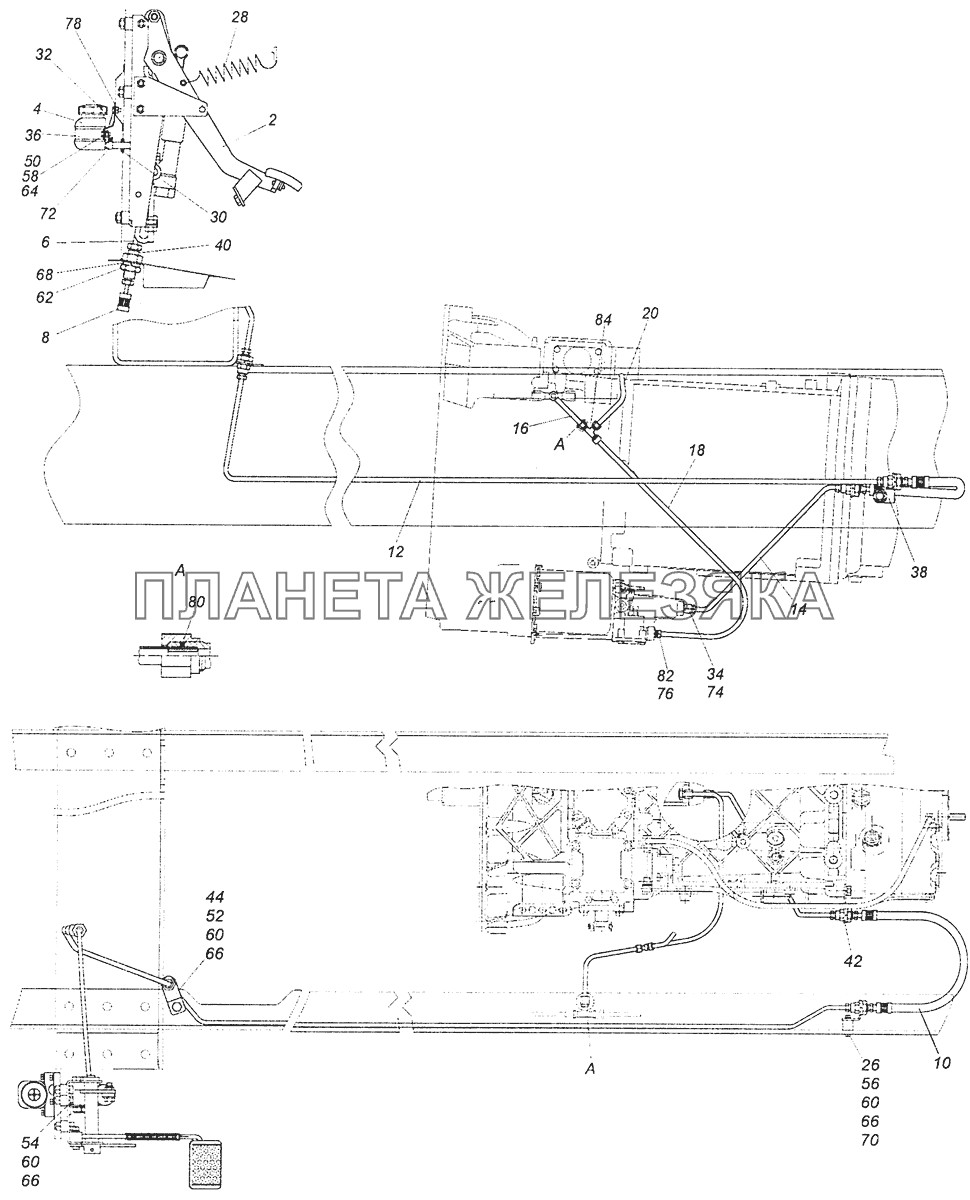

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 2 | 5460-1602008 |
Педаль сцепления с кронштейном и главным цилиндром Подробнее |
|
|
 |
4 | 5320-1602560 |
Бачок главного цилиндра в сборе Подробнее |
|
| 6 | 5320-1602588 |
Трубка от главного цилиндра в сборе Подробнее |
||
 |
8 | 53215-1602590 |
Шланг гибкий привода управления сцеплением Подробнее |
|
| 10 | 5320-1602590 |
Шланг гибкий привода управления сцепления в сборе Подробнее |
|
|
| 12 | 5460-1602592-20 |
Трубка привода управления сцеплением Подробнее |
|
|
 |
14 | 6520-1602595 |
Трубка Подробнее |
|
| 16 | 53205-3506041 |
Трубка Подробнее |
|
|
| 18 | 53205-3506051 |
Труба Подробнее |
|
|
| 20 | 53205-3506101 |
Трубка Подробнее |
|
|
| 26 | 43118-1101119 |
Проставка Подробнее |
|
|
| 28 | 5320-1602034 |
Пружина оттяжная педали сцепления Подробнее |
|
|
| 30 | 5320-1602074 |
Уплотнитель Подробнее |
|
|
| 32 | 5320-1602076 |
Кронштейн бачка Подробнее |
|
|
 |
34 | 6460-1609613 |
Штуцер Подробнее |
|
| 36 | 5320-1602563 |
Хомут крепления бачка Подробнее |
|
|
| 38 | 5320-1602601 |
Скоба шланга привода управления сцеплением Подробнее |
|
|
| 40 | 5320-1602603 |
Штуцер соединительный Подробнее |
|
|
| 42 | 6460-1602601 |
Скоба шланга привода управления сцеплением {а} Подробнее |
|
|
| 44 | 5460-1602146 |
Кронштейн крепления шланга Подробнее |
|
|
| 50 | 1/09020/21 |
Болт М6-6gх12 Подробнее |
|
|
| 52 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 54 | 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее |
|
|
| 56 | 1/13438/21 |
Болт М10х1,25-6gх50 Подробнее |
|
|
| 58 | 1/58962/11 |
Гайка ЕМ6-6Н Подробнее |
|
|
| 60 | 1/21647/21 |
Гайка М10х1,25-6Н Подробнее |
||
| 62 | 1/07914/11 |
Гайка низкая М16х1,5-6Н Подробнее |
|
|
| 64 | 1/05164/73 |
Шайба 6 пружинная Подробнее |
|
|
| 66 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 68 | 1/05172/77 |
Шайба 16 пружинная Подробнее |
|
|
| 70 | 1/05200/01 |
Шайба плоская 12х22х3 Подробнее |
|
|
| 72 | 45104998011090 |
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1 Подробнее |
|
|
| 74 | 1/02800/60 |
Прокладка уплотнительная 14х20х1,5 Подробнее |
|
|
| 78 | 853544 |
Гайкодержатель М6 в сборе Подробнее |
|
|
| 82 | 45104350605190 |
Фитинг прямой Подробнее |
|
|
| 84 | 45104472000290 |
Тройник Подробнее |
|
