| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 100-3522163-10 |
Мембрана Подробнее |
|
||
| 100-3522164 |
Пружина Подробнее |
|
||
| 100-3522165 |
Пружина Подробнее |
|
||
 |
1 | 100-3522110 |

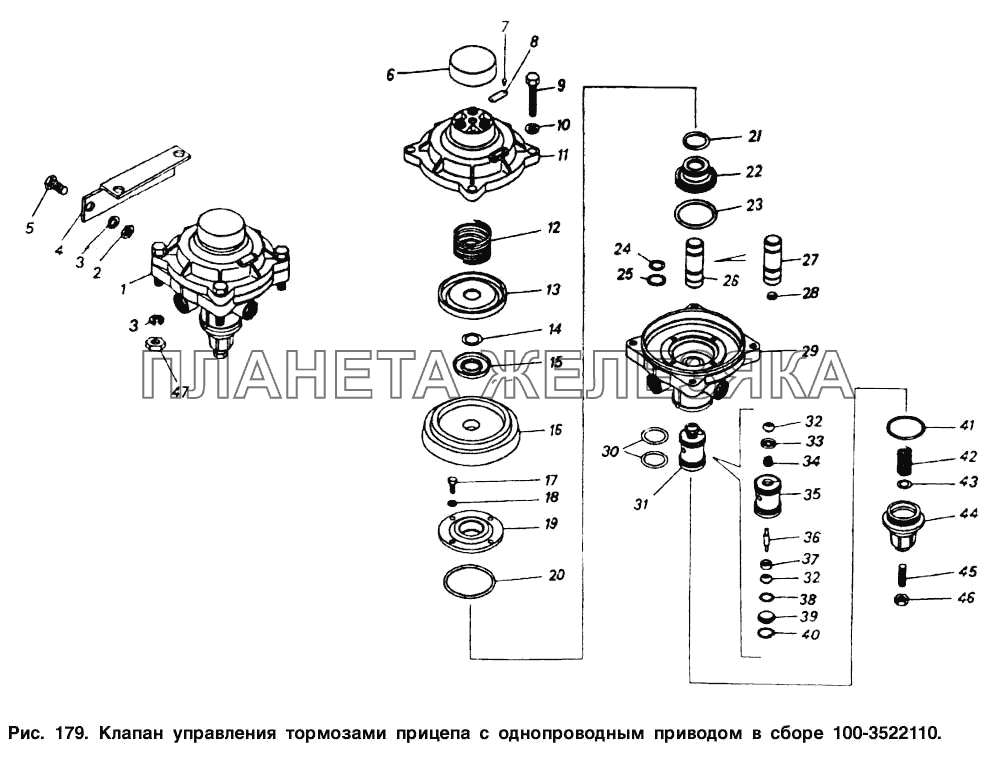

Клапан управления тормозами прицепа с однопроводным приводом в сборе Подробнее |
|
| 2 | 1/21647/11 |
Гайка М10х1,25-6Н Подробнее |
|
|
| 3 | 1/05168/77 |
Шайба 10 пружинная Подробнее |
|
|
| 4 | 54112-3522119 |
Кронштейн Подробнее |
|
|
| 5 | 1/59707/21 |
Болт М10х1,25-6gх25 Подробнее |
|
|
| 6 | 100-3522175 |
Колпак Подробнее |
|
|
 |
7 | 304183 |
Заклепка пустотелая Подробнее |
|
| 8 | 100-3512099 |
Табличка Подробнее |
|
|
| 9 | 301544 |
Болт Подробнее |
|
|
| 10 | 305891 |
Шайба пружинная Подробнее |
|
|
| 11 | 100-3522174 |
Крышка верхняя Подробнее |
|
|
| 12 | 100-3522170 |
Пружина Подробнее |
|
|
| 13 | 100-3522167 |
Шайба диафрагмы большая Подробнее |
|
|
| 14 | 489311 |
Кольцо упорное Подробнее |
|
|
| 15 | 100-3522166 |
Шайба диафрагмы малая Подробнее |
|
|
| 16 | 100-3522162-10 |
Диафрагма Подробнее |
|
|
| 17 | 201418 |
Болт М6-6gх16 Подробнее |
|
|
| 18 | 305730 |
Шайба 6 пружинная Подробнее |
|
|
| 19 | 100-3522160 |
Опора Подробнее |
|
|
| 20 | 100-3522161 |
Кольцо Подробнее |
|
|
| 21 | 100-3515121 |
Кольцо Подробнее |
|
|
| 22 | 100-3522155 |
Поршень Подробнее |
|
|
| 23 | 100-3522159 |
Кольцо Подробнее |
|
|
| 24 | 100-3522153 |
Кольцо Подробнее |
|
|
| 25 | 489307 |
Кольцо упорное Подробнее |
|
|
| 26 | 100-3522150 |
Толкатель клапана в сборе Подробнее |
|
|
| 27 | 100-3522151 |
Толкатель Подробнее |
|
|
| 28 | 100-3522127 |
Кольцо клапана в сборе Подробнее |
|
|
| 29 | 100-3522120 |
Корпус Подробнее |
|
|
| 30 | 100-3522137 |
Кольцо уплотнительное Подробнее |
|
|
| 31 | 100-3522125 |
Клапан в сборе Подробнее |
|
|
| 32 | 100-3522130 |
Корпус клапана Подробнее |
|
|
| 33 | 100-3522133 |
Направляющая клапана Подробнее |
|
|
| 34 | 100-3522134 |
Пружина Подробнее |
|
|
| 35 | 100-3522126 |
Поршень Подробнее |
|
|
| 36 | 100-3522131 |
Стержень клапана Подробнее |
|
|
| 37 | 100-3522127 |
Кольцо клапана в сборе Подробнее |
|
|
| 38 | 100-3537137 |
Кольцо Подробнее |
|
|
| 39 | 100-3522135 |
Крышка клапана Подробнее |
|
|
| 40 | 489323 |
Кольцо упорное Подробнее |
|
|
| 41 | 100-3522143 |
Кольцо Подробнее |
|
|
| 42 | 100-3522138 |
Пружина Подробнее |
|
|
| 43 | 100-3522139 |
Тарелка пружины Подробнее |
|
|
| 44 | 100-3522144 |
Крышка нижняя Подробнее |
|
|
| 45 | 302201 |
Винт Подробнее |
|
|
| 46 | 250612 |
Гайка Подробнее |
|
|
| 47 | 1/17017/11 |
Гайка М10х1,25-6Н Подробнее |
|
