Номер детали |
Наименование детали |
|
|
|
|
65115-8405008-50 |

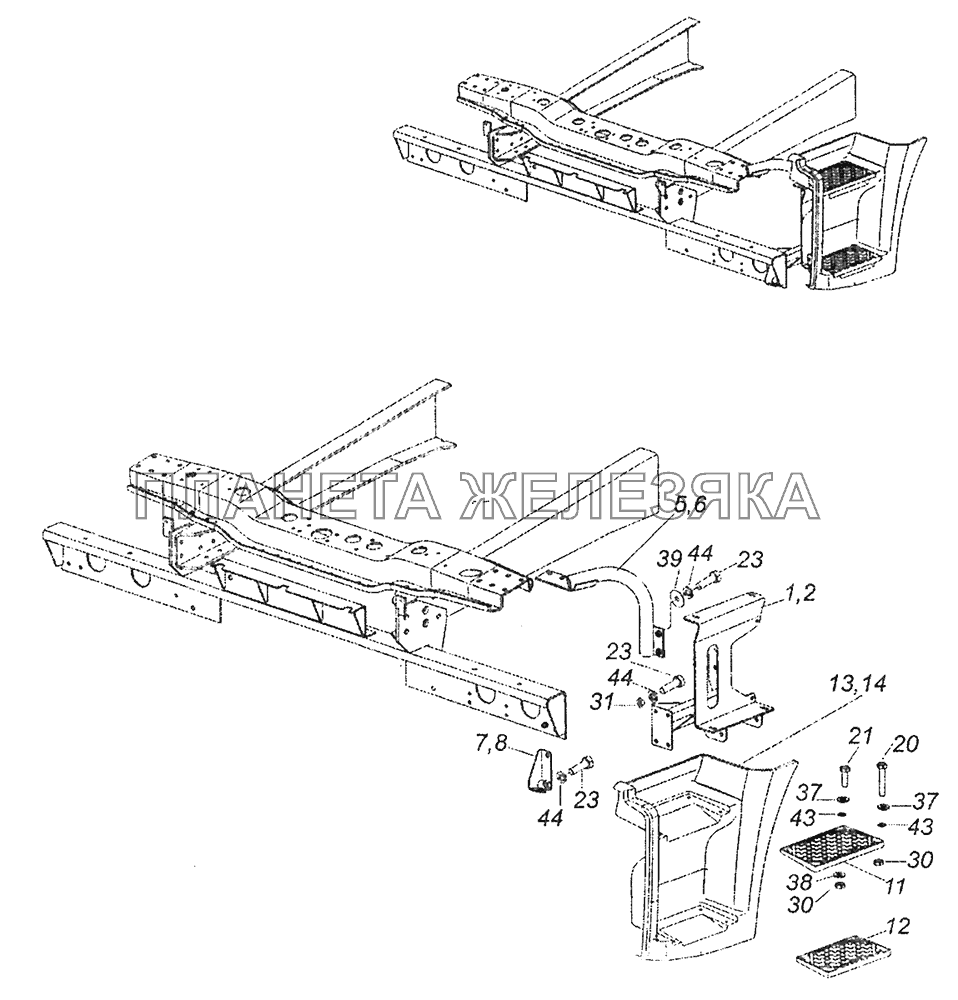

Установка подножки
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
008 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
65115-8405009-50 |
Установка подножки
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
009 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
1 |
65115-8405030-30 |
Опора подножек передняя правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
030 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
2 |
65115-8405031-30 |
Опора подножек передняя левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
031 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
5 |
65115-8405320-40 |
Опора подножек задняя правая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
320 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
6 |
65115-8405321-40 |
Опора подножек задняя левая
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
321 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
7 |
65115-8416042-50 |
Кронштейн облицовки буфера правый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
8416 |
| Порядковый номер детали |
042 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
8 |
65115-8416043-50 |
Кронштейн облицовки буфера левый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
8416 |
| Порядковый номер детали |
043 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
 |
11 |
63501-8405015 |
Накладка подножки верхняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
63501 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
015 |
|
|
|
|
 |
12 |
63501-8405017 |
Накладка подножки нижняя
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Модель |
63501 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
017 |
|
|
|
|
 |
13 |
65115-8405110-50 |
Щиток подножки правый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
110 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
 |
14 |
65115-8405111-50 |
Щиток подножки левый
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
1 |
| Примечание |
Нет |
| Модель |
65115 |
| Группа |
Оперение |
| Подгруппа |
Подножка |
| Порядковый номер детали |
111 |
| Дополнительно |
Не взаимозаменяема с деталью, выпущенной ранее под этим же номером |
|
|
|
|
|
|
20 |
1\60436\21 |
Болт М8-6gх25
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
21 |
1\60441\21 |
Болт М8-6gx45
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
 |
23 |
870012 |
Болт М10х1,25-6gх30
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
6 |
| Покрытие |
без покрытия |
|
|
|
|
|
|
30 |
1\61023\11 |
Гайка М8-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
31 |
1\21647\11 |
Гайка М10х1,25-6Н
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
3 |
| Крепежная деталь |
да |
| Материал |
сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
37 |
1/26427/01 |
Шайба плоская 8,45х12х1
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
12 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
38 |
1\051Э6\01 |
Шайба плоская 8х17
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
|
|
|
|
39 |
1\26386\01 |
Шайба плоская 10x18
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
4 |
| Крепежная деталь |
да |
| Материал |
сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2) |
| Покрытие |
цинкование |
|
|
|
|
43 |
1\05166\73 |
Шайба пружинная 8
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
|
|
44 |
1\05168\73 |
Шайба пружинная 10
Подробнее
Дополнительная информация:
| Кол-во на "43253-3902003 КД Часть 2 - Механизмы управления, Электрооборудование, Кузов" |
8 |
| Крепежная деталь |
да |
| Материал |
другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь |
| Покрытие |
фосфатирование |
|
|
