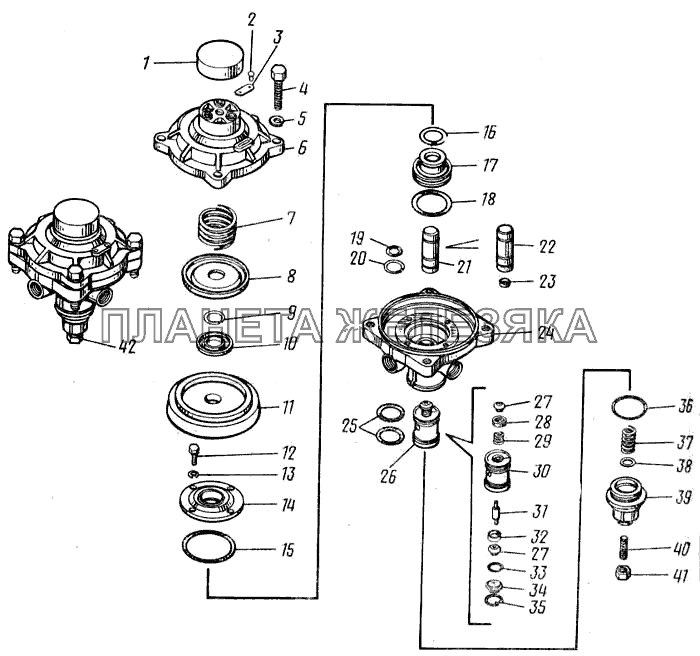

Клапан управления тормозами прицепа с однопроводным приводом в сборе 100-3522110 КамАЗ-43101
| ← Клапан управления с двухпроводным приводом в сборе 100-3522010 | Кран тормозной обратного, действия с ручным управлением в сборе 100-3537010 → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/05168/77 |
Шайба 10 пружинная Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/13069/21 |
Болт М10х1,25-6gх30 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/17017/11 |
Гайка М10х1,25-6Н Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1/21647/11 |
Гайка М10х1,25-6Н Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 100-3522164 |
Пружина Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 100-3522165 |
Пружина Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 4310-3522119 |
Кронштейн Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 100-3522175 |
Колпак Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
2 | 304183 |
Заклепка пустотелая Подробнее
Дополнительная информация:
|
|||||||||||||||
| 3 | 100-3512099 |
Табличка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 301544 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | 305891 |
Шайба пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 100-3522174 |
Крышка верхняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 100-3522170 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 100-3522167 |
Шайба диафрагмы большая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | 489311 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 100-3522166 |
Шайба диафрагмы малая Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | 100-3522162-10 |
Диафрагма Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 201418 |
Болт М6-6gх16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 305730 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | 100-3522160 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 100-3522161 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 100-3515121 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | 100-3522155 |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 100-3522159 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 100-3522153 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 489307 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 100-3522150 |
Толкатель клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 100-3522151 |
Толкатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 100-3522127 |
Кольцо клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | 100-3522120 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | 100-3522137 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | 100-3522125 |
Клапан в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 100-3522130 |
Корпус клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | 100-3522133 |
Направляющая клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 100-3522134 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | 100-3522126 |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | 100-3522131 |
Стержень клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | 100-3522127 |
Кольцо клапана в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 100-3537137 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 100-3522135 |
Крышка клапана Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 489323 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 100-3522143 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | 100-3522138 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 100-3522139 |
Тарелка пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 100-3522144 |
Крышка нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 302201 |
Винт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 250612 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
42 | 100-3522110 |
Клапан управления тормозами прицепа с однопроводным приводом в сборе Подробнее
Дополнительная информация:
|
