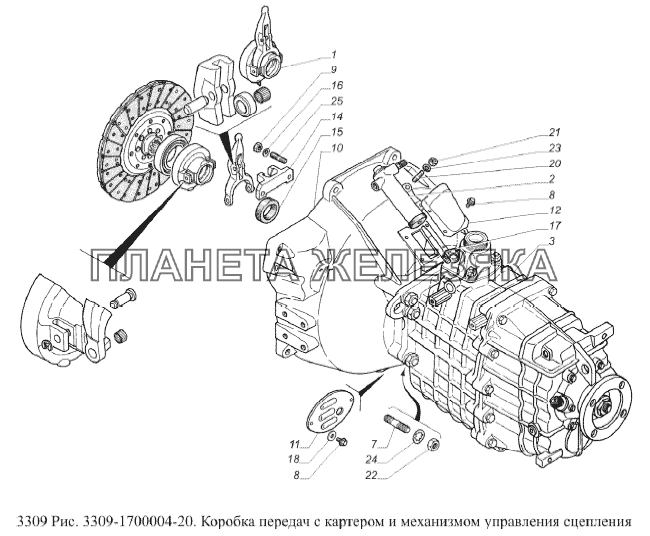

Коробка передач с картером и механизмом управления сцеплением ГАЗ-3309 (Евро 2)
| ← Установка рычага коробки передач | Установка коробки передач на двигатель → |
/33.gif "Коробка передач с картером и механизмом управления сцеплением ГАЗ-3309 (Евро 2)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
1 | 4301-1601180 |
Муфта с вилкой в сборе Подробнее
Дополнительная информация:
|
|||||||||||||
 |
2 | 4301-1602510 |
Цилиндр рабочий привода сцепления Подробнее
Дополнительная информация:
|
|||||||||||||
 |
3 | 3309-1700010-20 |
Коробка передач Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | 45 3114 9485 |
Шпилька М14х(2-Сп/1,5)х32 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | Е24406 |
Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
9 | 250613-П29 |
Гайка 10х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||||
 |
10 | 33081-1601015 |
Картер сцепления Подробнее
Дополнительная информация:
|
|||||||||||||
| 11 | 52-1601022 |
Крышка люка картера сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 4301-1601022 |
Крышка люка картера Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
14 | 3309-1601215 |
Опора вилки Подробнее
Дополнительная информация:
|
|||||||||||||
| 15 | 4301-1601256 |
Кольцо защитное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 4301-1601301 |
Шайба 10х20 коническая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 31029-1602522-50 |
Толкатель вилки выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 293236-П29 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 45 9952 3513 |
Шпилька М8х1-4Нх20 крепления рабочего цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
21 | 250511-П29 |
Гайка М8х1-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|||||||||||||
| 22 | 250559-П29 |
Гайка М14х1,5-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 252178-П29 |
Шайба 2-14 ОСТ 37.001.145-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
25 | 291785-П2 |
Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96 Подробнее
Дополнительная информация:
|
