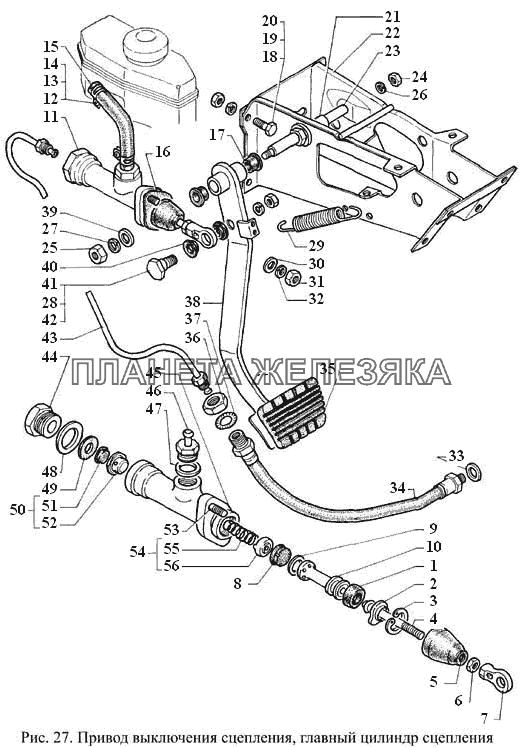

Привод выключения сцепления, главный цилиндр сцепления ГАЗ-3308
| ← Расширительный бачок | Сцепление, механизм выключения с рабочим цилиндром, ведомый диск сцепления бензинового двигателя → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 21А-1602548-Б |
Манжета уплотнительная поршня главного цилиндра выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 66-11-1602572 |
Шайба упорная поршня главного цилиндра сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 297606-П |
Кольцо Б25 ГОСТ 13943-80 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | 66-11-1602568-10 |
Толкатель поршня главного цилиндра сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | 403-3505065 |
Колпак защитный главного цилиндра тормоза Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 250610-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
7 | 24-1602066-01 |
Проушина толкателя главного цилиндра сцепления Подробнее
Дополнительная информация:
|
|||||||||||
| 8 | 21А-1602554 |
Манжета уплотнительная внутренняя главного цилиндра выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | 21А-1602552 |
Клапан поршня главного цилиндра выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | 66-11-1602546 |
Поршень главного цилиндра привода управления сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 66-11-1602300 |
Цилиндр главный привода выключения сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 251082-П29 |
Гайка М4-6Н ОСТ 37.001.112-91 Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
13 | 222476-П29 |
Винт М4-6gх20 ОСТ 37.001.128-96 Подробнее
Дополнительная информация:
|
|||||||||||
| 14 | 297403-П29 |
Хомут 14 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | 3307-1602578 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | 24-1602294 |
Прокладка главного цилиндра выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
17 | 13-3504023 |
Втулка оси педали тормоза Подробнее
Дополнительная информация:
|
|||||||||||
| 18 | 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
20 | 201495-П29 |
Болт М10-6gх20 ОСТ 37.001.123-96 Подробнее
Дополнительная информация:
|
|||||||||||
| 21 | 4301-1602056 |
Втулка оси педалей Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 3307-1602420 |
Кронштейн педалей в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
23 | 4301-1602055-10 |
Ось педалей Подробнее
Дополнительная информация:
|
|||||||||||
 |
24 | 250612-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|||||||||||
|
|
25 | 250612-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|||||||||||
| 26 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | 252156-П2 |
Шайба 10Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
29 | М-7523-А |
Пружина Подробнее
Дополнительная информация:
|
|||||||||||
| 30 | 293282-П29 |
Шайба 8,4 Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
31 | 250511-П29 |
Гайка М8х1-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|||||||||||
| 32 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 33 | 51-3506013 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
34 | 51-3506025-02 |
Шланг гибкий тормозов в сборе Подробнее
Дополнительная информация:
|
|||||||||||
 |
35 | 3307-3504048 |
Накладка педали Подробнее
Дополнительная информация:
|
|||||||||||
| 36 | 250636-П29 |
Гайка М16х1,5-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 37 | 252195-П29 |
Шайба 16 ОСТ 37.001.146-75 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 38 | 24-1602410 |
Педаль сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 39 | 252006-П29 |
Шайба 10 ОСТ 37.001.144-96 Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
40 | 21-3504039 |
Втулка оси толкателя Подробнее
Дополнительная информация:
|
|||||||||||
| 41 | 24-3504038 |
Ось толкателя педали Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
42 | 250613-П29 |
Гайка 10х1-6Н Подробнее
Дополнительная информация:
|
|||||||||||
| 43 | 4301-1602580 |
Трубка от главного цилиндра сцепления к гибкому шлангу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 44 | 4301-1602293 |
Штуцер главного цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 45 | 4301-1602291 |
Корпус главного цилиндра сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 46 | 66-11-1602292 |
Штуцер с трубкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 47 | 52-04-3505024 |
Прокладка штуцера главного цилиндра тормозов Подробнее
Дополнительная информация:
|
|
|||||||||||
| 48 | 4301-1602295 |
Прокладка штуцера Подробнее
Дополнительная информация:
|
|
|||||||||||
| 49 | 4301-1602556-01 |
Кольцо упорное клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 50 | 4301-1602390 |
Клапан главного цилиндра с обоймой Подробнее
Дополнительная информация:
|
|
|||||||||||
| 51 | 4301-1602392-01 |
Клапан главного цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||
| 52 | 4301-1602394 |
Обойма клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 53 | 4599523-508 |
Шпилька М8х(1,25-Сп/1х4Н)х16 ОСТ 37.001.180-96 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 54 | 21А-1602560 |
Пружина возвратная поршня главного цилиндра выключения сцепления в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||
| 55 | 21А-1602562 |
Пружина возвратная поршня главного цилиндра выключения сцепления Подробнее
Дополнительная информация:
|
|
|||||||||||
| 56 | 21А-1602564 |
Держатель возвратной пружины поршня главного цилиндра выключения сцепления Подробнее
Дополнительная информация:
|
|
