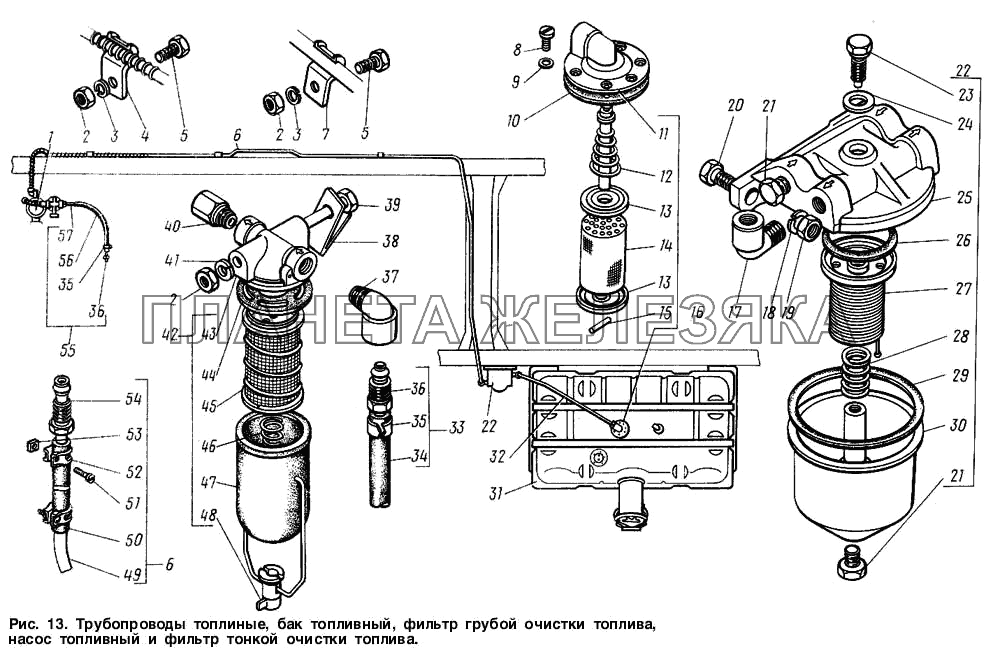

Трубопроводы топливные, бак топливный, фильтр грубой очистки топлива, насос топливный и фильтр тонкой очистки топлива ГАЗ-3307
| ← Бак топливный и пробка топливного бака | Насос топливный и регулятор частоты вращения коленчатого вала двигателя → |
| № | Номер детали | Наименование детали | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 13-1106010-12 |
Насос топливный в сборе (Б9Д-И) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 1 | Б9Д-И-Т |
Насос топливный в сборе (тропическое исполнение) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 2 | 250510-П29 |
Гайка М8-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 2 | 250510-П8 |
Гайка М8х1,25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 3 | 252135-П2 |
Шайба 8Т ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 4 | 66-1104147 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
5 | 201457-П29 |
Болт М8-6gх22 ОСТ 37.001.123-96 Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 6 | 3307-1104064 |
Трубка со шлангом от отстойника к насосу в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 7 | 66-1104145 |
Скоба крепления трубки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 8 | 224598-П29 |
Винт М5-6gх12 ОСТ 37.001.130-81 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 9 | 293196-П |
Шайба 5,5 ГОСТ 11371-78 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
10 | 12-1104022 |
Прокладка датчика и фланца Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 11 | 66-71-1104016 |
Трубка приемная бензинопровода с фланцем в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 12 | 66-1104033 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 13 | 66-1104040 |
Фланец фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 14 | 21-1104038 |
Сетка фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 15 | 45 9841 1360 |
Штифт 4х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 16 | 66-71-1104012 |
Трубка приемная бензинопровода с фильтром в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 17 | 298349-П21 |
Штуцер КГ 1/4" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 18 | 252136-П2 |
Шайба 10 ОТ ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 19 | 250512-П29 |
Гайка М10-6Н ОСТ 37.001.124-93 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
20 | 201499-П29 |
Болт М10-6gх30 ОСТ 37.001.123-96 Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 21 | 353052-П8 |
Пробка КГ 1/4" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 21 | 353052-П8 |
Пробка КГ 1/4" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 22 | 51А-1105010 |
Отстойник топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 23 | 51-1105077-01 |
Болт М10х1х32 крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 24 | 293325-П |
Шайба 11 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 25 | 51А-1105015-А |
Крышка топливного отстойника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 26 | 51-1105045 |
Прокладка фильтрующего элемента Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 27 | 51А-1105020 |
Элемент фильтрующий грубой очистки топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 28 | 51-1105048 |
Пружина фильтрующего элемента бензинового отстойника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 29 | 51-1105075 |
Прокладка крышки бензинового отстойника Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 30 | 51А-1105060-01 |
Корпус топливного отстойника в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 31 | 4301-1101010-01 |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 32 | 3307-1104080 |
Трубка от бака к отстойнику Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 33 | 53-1104126-20 |
Трубка топливопровода от топливного насоса к фильтру в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 34 | 53-11-1104101 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 35 | 66-71-1104108 |
Кольцо обжимное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 35 | 66-71-1104108 |
Кольцо обжимное Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 36 | 66-71-1104136-10 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 36 | 66-71-1104136-10 |
Трубка в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 37 | 298348-П29 |
Штуцер КГ 1/4" Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 38 | 53-11-1117075-10 |
Кронштейн крепления фильтра тонкой очистки топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 38 | 53-61-1117075-10 |
Кронштейн крепления фильтра тонкой очистки топлива (тропическое исполнение) Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 39 | 200273-П8 |
Болт М8-6gх70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
40 | 298339-П29 |
Штуцер КГ 1/4" Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 41 | 252155-П2 |
Шайба 8Л ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 42 | 21-1117010-А |
Фильтр тонкой очистки топлива в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 43 | 21-1117020-01 |
Корпус фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 44 | 52-1117025 |
Прокладка корпуса фильтра тонкой очистки топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 45 | 13-1117045 |
Фильтрующий элемент фильтра тонкой очистки топлива в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 46 | 52-1117035 |
Пружина фильтрующего элемента Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 47 | 52-1117056-А |
Стакан-отстойник фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 48 | 52-1117060 |
Коромысло стакана фильтра тонкой очистки топлива в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 49 | 3307-1104085 |
Трубка с оболочкой от отстойника к насосу Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 50 | 66-1104102 |
Шланг гибкий Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
 |
51 | 222476-П29 |
Винт М4-6gх20 ОСТ 37.001.128-96 Подробнее
Дополнительная информация:
|
|||||||||||||||||||||||
| 52 | 297404-П29 |
Хомут 16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 53 | 251082-П29 |
Гайка М4-6Н ОСТ 37.001.112-91 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 54 | 66-71-1104065 |
Трубка масляного радиатора выходная с упорной гайкой в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 55 | 53-1104128-10 |
Трубка топливопровода от фильтра к карбюратору в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 56 | 51-1104102-50 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||||||||||||
| 57 | 53А-1104138 |
Трубка бензинопровода от фильтра к шлангу и от шланга к карбюратору Подробнее
Дополнительная информация:
|
|
