| ← Турбокомпрессор ТКР-11Н-2. Корпус компрессора | Корпус турбины → |

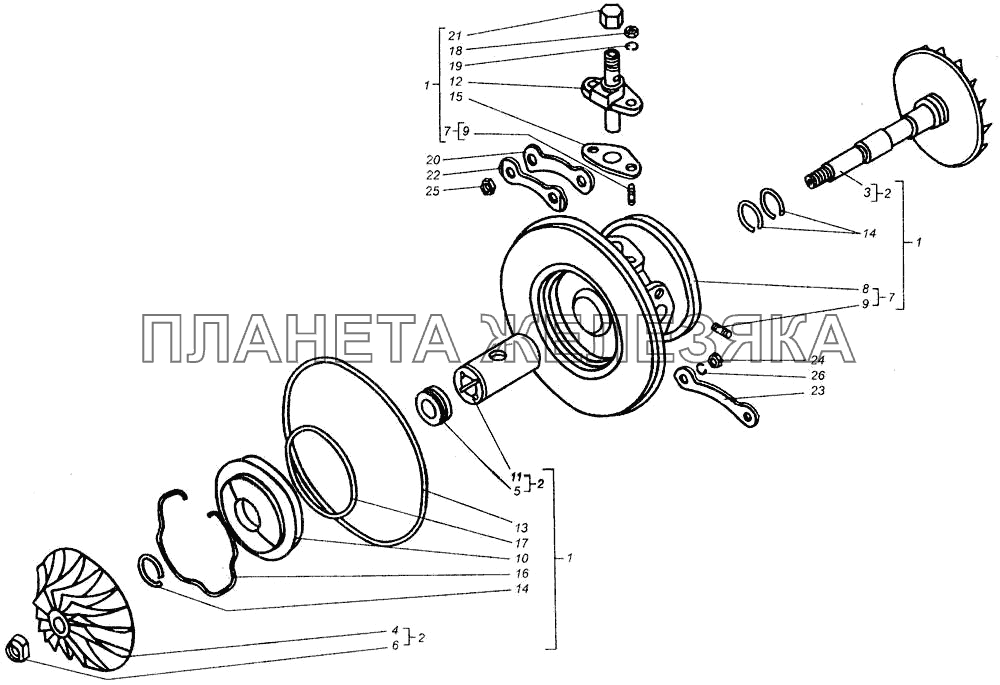

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 111.30003.10 |
Корпус средний Подробнее |
|
|
| 2 | 111.30004.20 |
Ротор Подробнее |
|
|
| 3 | 111.30005.20 |
Вал ротора Подробнее |
|
|
| 4 | 111.30104.10 |
Колесо компрессора Подробнее |
|
|
| 5 | 111.30117.10 |
Масло отражатель Подробнее |
|
|
| 6 | 111.30124.11 |
Гайка специальная Подробнее |
|
|
| 7 | 111.30009.10 |
Корпус средний Подробнее |
|
|
| 8 | 111.30101.10 |
Корпус средний Подробнее |
|
|
| 9 | М8-То/6gх16.56.016 |
Шпилька ГОСТ-22038-76 Подробнее |
|
|
| 10 | 111.30022.00 |
Диск уплотнения компрессора Подробнее |
|
|
| 11 | 111.30105.00 |
Подшипник Подробнее |
|
|
| 12 | 111.30106.10 |
Фиксатор Подробнее |
|
|
| 13 | 111.30119.00 |
Кольцо Подробнее |
|
|
| 14 | 111.30123.00 |
Кольцо уплотнительное Подробнее |
|
|
| 15 | 111.30131.00 |
Прокладка Подробнее |
|
|
| 16 | 111.30132.10 |
Кольцо Подробнее |
|
|
| 17 | 111.30133.10 |
Кольцо Подробнее |
|
|
| 18 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 19 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
|
| 20 | 111.30107.00 |
Шайба замковая Подробнее |
|
|
| 21 | 111.30118.00 |
Гайка накидная Подробнее |
|
|
| 22 | 111.30128.00 |
Планка Подробнее |
|
|
| 23 | 111.30140.10 |
Планка Подробнее |
|
|
| 24 | М8-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 25 | М10-6Н.6.016 |
Гайка ГОСТ 2524-70 Подробнее |
|
|
| 26 | 8.65Г.05 |
Шайба ГОСТ 6402-70 Подробнее |
|
