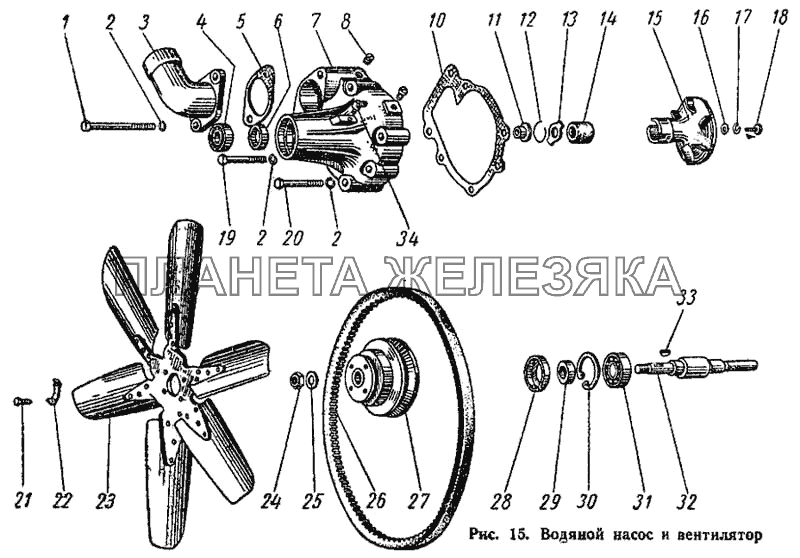

Водяной насос и вентилятор ДТ-75М| ← Узлы и детали шторки радиатора | Привод гидравлического насоса → |
| № | Номер детали | Наименование детали | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 01-13с4 |
Крыльчатка водяного насоса в сборе Подробнее
Дополнительная информация:
|
|
||||||||
| 41-13с3-1 |
Водяной насос в сборе Подробнее
Дополнительная информация:
|
|
||||||||
| 1 | Болт М10Х105, ГОСТ 7795-62 |
Болт М10Х105, ГОСТ 7795-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 2 | Шайба пружинная 10Н 65Г, ГОСТ 6402-61 |
Шайба пружинная 10Н 65Г, ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||
| 3 | 02-1307-2 |
Патрубок водяной Подробнее
Дополнительная информация:
|
|
|||||||
| 4 | Шарикоподшипник 304, ГОСТ 8338-57 |
Шарикоподшипник 304, ГОСТ 8338-57 Подробнее
Дополнительная информация:
|
|
|||||||
 |
5 | 6Т3-1303 |
Прокладка патрубка Подробнее
Дополнительная информация:
|
|||||||
| 6 | Манжета I-I-20 Н536-66 |
Манжета I-I-20 Н536-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 7 | 03-1301 |
Корпус водяного насоса Подробнее
Дополнительная информация:
|
|
|||||||
| 8 | Пробка КГ-3/8, ГОСТ 12721-67 |
Пробка КГ-3/8, ГОСТ 12721-67 Подробнее
Дополнительная информация:
|
|
|||||||
| 10 | 01-1306 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||
| 11 | СМД1-1306 |
Втулка опорная Подробнее
Дополнительная информация:
|
|
|||||||
| 12 | СЧД1-1317 |
Кольцо сальника стопорное Подробнее
Дополнительная информация:
|
|
|||||||
| 13 | 03-1322 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||
| 13 | 14-1312А |
Шайба уплотняющая Подробнее
Дополнительная информация:
|
|
|||||||
| 14 | 01-13с5 |
Манжета в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 15 | 01-1314 |
Крыльчатка водяного насоса Подробнее
Дополнительная информация:
|
|
|||||||
| 17 | Шайба 9Х20Х2 Н495-66 |
Шайба 9Х20Х2 Н495-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 18 | Болт М8Х20, ГОСТ 7796-62 |
Болт М8Х20, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 19 | Болт М10Х60, ГОСТ 7795-62 |
Болт М10Х60, ГОСТ 7795-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 20 | Болт М10Х65, ГОСТ 7795-62 |
Болт М10Х65, ГОСТ 7795-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 21 | Болт М10Х18, ГОСТ 7796-62 |
Болт М10Х18, ГОСТ 7796-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 22 | 01-1318 |
Шайба замковая Подробнее
Дополнительная информация:
|
|
|||||||
| 23 | 01-13с2 |
Вентилятор в сборе Подробнее
Дополнительная информация:
|
|
|||||||
| 24 | Гайка М20Х1,5, ГОСТ 2526-62 |
Гайка М20Х1,5, ГОСТ 2526-62 Подробнее
Дополнительная информация:
|
|
|||||||
| 25 | Шайба стопорная 20Х36, Н501-66 |
Шайба стопорная 20Х36, Н501-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 26 | 14-1328-1 |
Ремень вентилятора Подробнее
Дополнительная информация:
|
|
|||||||
| 27 | 41-1311-2 |
Шкив вентилятора Подробнее
Дополнительная информация:
|
|
|||||||
| 28 | Манжета I-I-40 Н536-66 |
Манжета I-I-40 Н536-66 Подробнее
Дополнительная информация:
|
|
|||||||
| 29 | 01-1316 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||
| 30 | СМД14-1359 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||
| 31 | Шарикоподшипник 305, ГОСТ 8338-57 |
Шарикоподшипник 305, ГОСТ 8338-57 Подробнее
Дополнительная информация:
|
|
|||||||
| 32 | 01-1305 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||
| 33 | Шпонка сегментная 5Х7,5, ГОСТ 8795-68 |
Шпонка сегментная 5Х7,5, ГОСТ 8795-68 Подробнее
Дополнительная информация:
|
|
|||||||
| 34 | Масленка III-АI-45, ГОСТ 1303-56 |
Масленка III-АI-45, ГОСТ 1303-56 Подробнее
Дополнительная информация:
|
|
