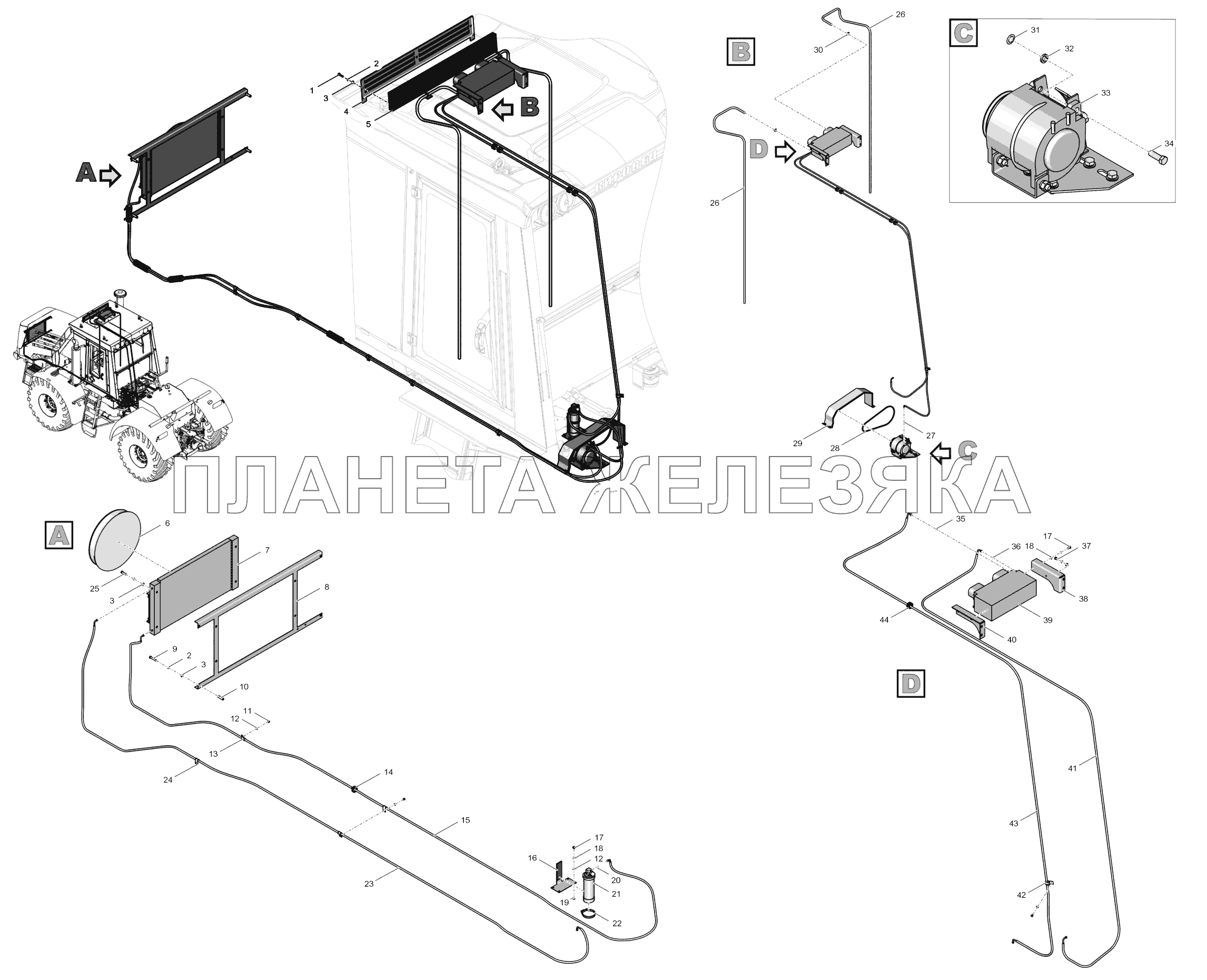

744Р1-8100000-5 Система кондиционирования воздуха кабины К-744Р3 "Стандарт"
| ← 744Р-6810000 Сиденье дополнительное | 744-8100010-3 Компрессор → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | БолтМ8-6gх20.56.019 |
Болт М8-6gх20.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | Шайба8.01.019 |
Шайба 8.01.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | Шайба8.65Г.05 |
Шайба 8.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | 744-6701065-2 |
Жалюзи Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | NF5902 |
Фильтр Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | 1499-031424-00 |
Вентилятор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | 02-030630-20 |
Конденсатор с кронштейном в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 744Р-8100020-3 |
Рамка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | БолтМ8-6gх50.56.019 |
Болт М8-6gх50.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | 744Р1-8100034 |
Проставка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | БолтМ6-6gх12.56.019 |
Болт М6-6gх12.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | Шайба6.65Г.05 |
Шайба 6.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | RSGUDIN725711.20/20.8,4 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | Стяжка4х200 |
Кабельная стяжка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | 05-030022-00 |
Хладонопровод конденсатор-ресивер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | 744Р1-8100040 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | БолтМ6-6gх16.56.019 |
Болт М6-6gх16.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | Шайба6.01.019 |
Шайба 6.01.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | ГайкаМ6-6Н.8С.019 |
Гайка М6-6Н.8С.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 08-002562-00 |
Уплотнительное кольцо О-ring 9/16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 99-003977-03 |
Ресивер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | Norma50-70 |
Хомут червячный Norma 50-70 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 05-030021-03 |
Хладонопровод компрессор-конденсатор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | RSGUDIN725711.25/20.8,4 |
Хомут обрезиненный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | БолтМ8-6gх35.56.019 |
Болт М8-6gх35.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | Трубка12х1,5 |
Трубка отвода конденсата 12х1,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | 08-003502-00 |
Уплотнительное кольцо О-ring 3/4 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | РеменьА-1000 |
Ремень А-1000 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | 744Р-8100025-2 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | Norma12-22 |
Хомут червячный Norma 12-22 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | Шайба10.65Г.05 |
Шайба 10.65Г.05 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | Шайба10.01.019 |
Шайба 10.01.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 744-8100010-3 |
Компрессор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | БолтМ10-6gx20.56.019 |
Болт М10-6gx20.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | 08-003501-00 |
Уплотнительное кольцо О-ring 5/8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 36 | 08-003503-00 |
Уплотнительное кольцо О-ring 7/8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 37 | БолтМ8-6gх16.56.019 |
Болт М8-6gx16.56.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 38 | 744Р1-6701018-1 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 39 | 03-133000-00 |
Испаритель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 40 | 744Р1-6701018-1-01 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | 05-030023-10 |
Хладонопровод ресивер-испаритель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | RSGUDIN725711.40/20.8,4 |
Хомут обрезиненный Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 43 | 05-030024-13 |
Хладонопровод испаритель-компрессор Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 44 | 73401022 |
Втулка Подробнее
Дополнительная информация:
|
|
