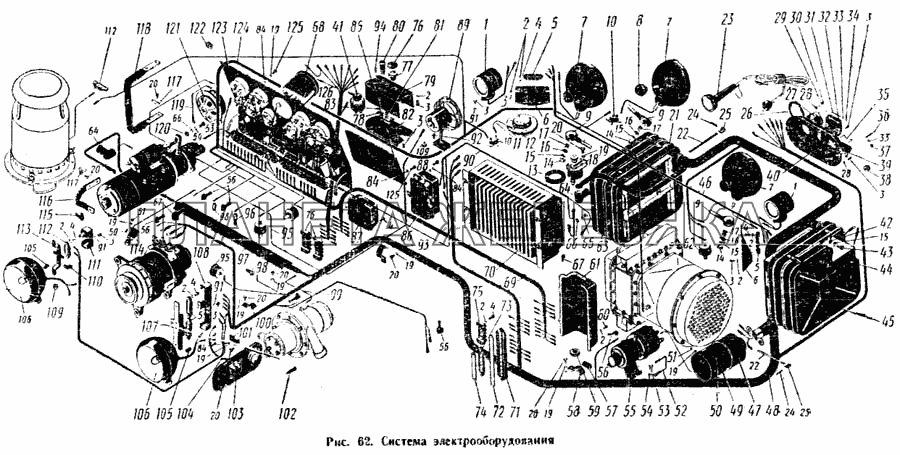

Система электрооборудования К-700| ← Натяжное устройство | Генератор Г-285 → |
| № | Номер детали | Наименование детали | ||||||
|---|---|---|---|---|---|---|---|---|
| 700.37.00-000-5 |
Электрооборудование Подробнее
Дополнительная информация:
|
|
||||||
| 700.37.00.340-1 |
Панель с розетками в сборе Подробнее
Дополнительная информация:
|
|
||||||
| 700.37.00.600 |
Рулевой щиток Подробнее
Дополнительная информация:
|
|
||||||
| 1 | 700.37.00.060 |
Фонарь двусторонний ПФ201 Подробнее
Дополнительная информация:
|
|
|||||
| 2 | Шайба 5-001 ГОСТ 11371-68 |
Шайба 5-001 ГОСТ 11371- 68 Подробнее
Дополнительная информация:
|
|
|||||
| 3 | Винт М5Х12-001 ГОСТ 1489-62 |
Винт М5Х12-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 4 | Винт М5Х20-001 ГОСТ 1489-62 |
Винт М5Х20-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 5 | 700.37.00.500 |
Панель соединительная тип ПС1-А2 Подробнее
Дополнительная информация:
|
|
|||||
| 6 | 700.37.00.109 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||
| 7 | 700.37.00.530 |
Фара поворотная ФГ16-Е (переделка) Подробнее
Дополнительная информация:
|
|
|||||
| 8 | 700.37.00.011-1 |
Шар Подробнее
Дополнительная информация:
|
|
|||||
| 9 | 700.37.00.124 |
Опора фары Подробнее
Дополнительная информация:
|
|
|||||
| 10 | 700.38.05.180 |
Включатель ВК-57 Подробнее
Дополнительная информация:
|
|
|||||
| 11 | 700.37.24.890-15 |
Провод «44» Подробнее
Дополнительная информация:
|
|
|||||
| 12 | 700.37.00.070-1 |
Плафон ПК201 Подробнее
Дополнительная информация:
|
|
|||||
| 13 | 700.37.00.075 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 14 | Гайка М12Х1,25-011 ГОСТ 5927-62 |
Гайка М12Х1,25-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 15 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 16 | 700.37.00.013 |
Чашка Подробнее
Дополнительная информация:
|
|
|||||
| 17 | 700.37.00.012 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||
| 18 | 300-37-00.250 |
Включатель массы с ручным управлением ВК318 Подробнее
Дополнительная информация:
|
|
|||||
| 19 | Шайба пружинная 6Н ГОСТ 6402-61 |
Шайба пружинная 6Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 20 | Болт М6Х16-021 ГОСТ 7805-62 |
Болт М6Х16-021 ГОСТ 7805-62 Подробнее
Дополнительная информация:
|
|
|||||
| 21 | Трубка типа IV мягкая 40Х3 ГОСТ 5496-67 |
Трубка типа IV мягкая 40Х3 ГОСТ 5496-67 Подробнее
Дополнительная информация:
|
|
|||||
| 22 | Лента ХЛ-400 |
Лента ХЛ-400 Подробнее
Дополнительная информация:
|
|
|||||
| 23 | 700.37.00.540 |
Лампа переносная Подробнее
Дополнительная информация:
|
|
|||||
| 24 | Шплинт ХШ |
Шплинт ХШ Подробнее
Дополнительная информация:
|
|
|||||
| 25 | Рамка ХР |
Рамка ХР Подробнее
Дополнительная информация:
|
|
|||||
| 26 | 700.37.00.034 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||
| 27 | 700.37.00.110 |
Розетка штепсельная ПС300-А Подробнее
Дополнительная информация:
|
|
|||||
| 28 | Гайка М5-011 ГОСТ 5927-62 |
Гайка М5-011 ГОСТ 5927- 62 Подробнее
Дополнительная информация:
|
|
|||||
| 29 | Винт М5Х35-001 ГОСТ 1490-62 |
Винт М5Х35-001 ГОСТ 1490-62 Подробнее
Дополнительная информация:
|
|
|||||
| 30 | 700.37.00.260 |
Розетка штепсельная я 47-К Подробнее
Дополнительная информация:
|
|
|||||
| 31 | 700.37.00.069 |
Ось Подробнее
Дополнительная информация:
|
|
|||||
| 32 | 700.37.00.056-1 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||
| 33 | Шайба 3-001 ГОСТ 11371-68 |
Шайба 3-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 34 | Шплинт 1Х12-001 ГОСТ 397-66 |
Шплинт 1Х12-001 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||
| 35 | 700.37.00.071-1 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||
| 36 | Винт М3Х30-001 ГОСТ 1490-62 |
Винт М3Х30-001 ГОСТ 1490-62 Подробнее
Дополнительная информация:
|
|
|||||
| 37 | Гайка М3-011 ГОСТ 5927-62 |
Гайка М3-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 38 | 700.37.00.092 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 39 | 700.37.00.139 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||
| 40 | 700.37.00.350 |
Панель в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 41 | 700.37.00.590 |
Переключатель указателей поворота П118 Подробнее
Дополнительная информация:
|
|
|||||
| 42 | Шайба 12-001 ГОСТ 11371-68 |
Шайба 12-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 43 | Болт М12Х40-021 ГОСТ 7808-62 |
Болт М12Х40-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 44 | 700.37.00.090 |
Аккумуляторная батарея 6СТМ-128 Подробнее
Дополнительная информация:
|
|
|||||
| 45 | 700.37.31.000-1 |
Контейнер аккумуляторных батарей левый Подробнее
Дополнительная информация:
|
|
|||||
| 46 | 700.37.24.260 |
Пучок проводов IХ Подробнее
Дополнительная информация:
|
|
|||||
| 47 | 700.37.00.066-1 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||
| 48 | 700.37.24.950-3 |
Пучок проводов I Подробнее
Дополнительная информация:
|
|
|||||
| 49 | 700.37.00.095 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||
| 50 | Винт М6Х18-001 ГОСТ 1489-62 |
Винт М6Х18-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 51 | Гайка М6-001 ГОСТ 5927-62 |
Гайка М6-001 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 52 | 700.37.24.890-20 |
Провод «52» Подробнее
Дополнительная информация:
|
|
|||||
| 53 | Болт М8Х16-021 ГОСТ 7808-62 |
Болт М8Х16-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 54 | Шайба пружинная 8Н ГОСТ 6402-61 |
Шайба пружинная 8Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 55 | 700.37.00.120 |
Переключатель стартера ВК30-Б Подробнее
Дополнительная информация:
|
|
|||||
| 56 | 700.37.00.043-2 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||
| 57 | Трубка ТХ-12Х60 |
Трубка ТХ-12Х60 Подробнее
Дополнительная информация:
|
|
|||||
| 58 | 700.37.00.093-01 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 59 | 700.37.00.074-1 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 60 | Винт М5Х16-001 ГОСТ 1489-62 |
Винт М5Х16-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 61 | 700.37.00.068-2 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||
| 62 | 700.38.00.070 |
Датчик давления масла и воздуха ММ353 Подробнее
Дополнительная информация:
|
|
|||||
| 63 | 700.37.30.000-1 |
Контейнер аккумуляторных батарей правый Подробнее
Дополнительная информация:
|
|
|||||
| 64 | 700.37.00.094-1 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||
| 65 | Болт М8Х20-021 ГОСТ 7808-62 |
Болт М8Х20-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||
| 66 | Шайба 8-001 ГОСТ 11371-68 |
Шайба 8-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 67 | 700.37.00.031-2 |
Наконечник Подробнее
Дополнительная информация:
|
|
|||||
| 68 | 700.38.05.670 |
Тахоспидометр ТХ-109 Подробнее
Дополнительная информация:
|
|
|||||
| 69 | 700.37.24.750-3 |
Пучок проводов II Подробнее
Дополнительная информация:
|
|
|||||
| 70 | 700.37.00.240 |
Выпрямитель селеновый В150 Подробнее
Дополнительная информация:
|
|
|||||
| 71 | 700.37.00.580 |
Панель соединительная в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 72 | 700.37.00.127 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 73 | 700.37.00.570 |
Панель соединительная в сборе Подробнее
Дополнительная информация:
|
|
|||||
| 74 | 700.37.00.123 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||
| 75 | 700.37.00.380 |
Панель соединительная в сбора Подробнее
Дополнительная информация:
|
|
|||||
| 76 | 700.38.05.125 |
Протектор Подробнее
Дополнительная информация:
|
|
|||||
| 77 | 700.38.05.320-1 |
Кнопка на одно замыкание Подробнее
Дополнительная информация:
|
|
|||||
| 78 | Гайка М4-001 ГОСТ 5927-62 |
Гайка М4-001 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 79 | 700.37.00.129-1 |
Панель Подробнее
Дополнительная информация:
|
|
|||||
| 80 | 700.38.05.140 |
Фонарь контрольной лампы ПД20-Е Подробнее
Дополнительная информация:
|
|
|||||
| 81 | 700.38.05.190 |
Переключатель П57 Подробнее
Дополнительная информация:
|
|
|||||
| 82 | 700.37.00.141 |
Основание Подробнее
Дополнительная информация:
|
|
|||||
| 83 | Шайба пружинная 4Н ГОСТ 6402-61 |
Шайба пружинная 4Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 84 | Шайба 6-001 ГОСТ 11371-68 |
Шайба 6-001 ГОСТ 11371-68 Подробнее
Дополнительная информация:
|
|
|||||
| 85 | 700.38.00.013 |
Заглушка Подробнее
Дополнительная информация:
|
|
|||||
| 86 | 700.37.00.130-5 |
Реле-регулятор РР-385Б Подробнее
Дополнительная информация:
|
|
|||||
| 87 | 700.37.00.128-2 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||
| 88 | Болт М6Х35-021 ГОСТ 7811-62 |
Болт М6Х35-021 ГОСТ 7811-62 Подробнее
Дополнительная информация:
|
|
|||||
| 89 | 700.37.00.310 |
Вентилятор кабины Подробнее
Дополнительная информация:
|
|
|||||
| 90 | 700.37.24.980-1 |
Пучок проводов IV Подробнее
Дополнительная информация:
|
|
|||||
| 91 | Шайба пружинная 5Н ГОСТ 6402-61 |
Шайба пружинная 5Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||
| 92 | Винт М6Х12-001 ГОСТ 1489-62 |
Винт М6Х12-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 93 | 700.37.00.102 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 94 | Винт М4Х12-001 ГОСТ 1489-62 |
Винт М4Х12-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 95 | 700.38.00.060 |
Датчик давления масла и воздуха ММ350В Подробнее
Дополнительная информация:
|
|
|||||
| 96 | 700.38.00.080 |
Сигнализатор температуры воды ТМ-103 Подробнее
Дополнительная информация:
|
|
|||||
| 97 | 700.37.00.103 |
Кожух Подробнее
Дополнительная информация:
|
|
|||||
| 98 | 700.38.00.010 |
Датчик указатели температур ТМ-100 Подробнее
Дополнительная информация:
|
|
|||||
| 99 | 700.37.24.890-39 |
Провод «96» Подробнее
Дополнительная информация:
|
|
|||||
| 100 | 700.37.00.093-02 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 101 | 700.37.00.101 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 102 | Трубка ТХ-16Х40 |
Трубка ТХ-16Х40 Подробнее
Дополнительная информация:
|
|
|||||
| 103 | 700.38.28.000-2 |
Щиток зимнего запуска Подробнее
Дополнительная информация:
|
|
|||||
| 104 | 700.37.24.870 |
Пучок проводов V Подробнее
Дополнительная информация:
|
|
|||||
| 105 | Трубка ТХ-12Х30 |
Трубка ТХ-12Х30 Подробнее
Дополнительная информация:
|
|
|||||
| 106 | 700.37.00.320-3 |
Фара тракторная двусветная ФГ305 Подробнее
Дополнительная информация:
|
|
|||||
| 107 | 700.37.00.111 |
Кронштейн левый Подробнее
Дополнительная информация:
|
|
|||||
| 108 | 700.37.00.115 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||
| 109 | 700.37.00.039 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 110 | 700.37.00.113 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||
| 111 | 700.37.00.114 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||
| 112 | 700.37.00.520 |
Панель соединительная тип ПС4-А2 Подробнее
Дополнительная информация:
|
|
|||||
| 113 | 700.37.00.108 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||
| 114 | 700.37.00.400 |
Фонарь освещения под капотом ПД-308 Подробнее
Дополнительная информация:
|
|
|||||
| 115 | Шайба стопорная 8,5-2 ГОСТ 3693-52 |
Шайба стопорная 8,5-2 ГОСТ 3693-52 Подробнее
Дополнительная информация:
|
|
|||||
| 116 | 700.37.24.990 |
Перемычка заземления стартера Подробнее
Дополнительная информация:
|
|
|||||
| 117 | Шайба стопорная 6,5-2 ГОСТ 3693-52 |
Шайба стопорная 6,5-2 ГОСТ 3693-52 Подробнее
Дополнительная информация:
|
|
|||||
| 118 | 700.37.24.570-2 |
Перемычка заземления кабины Подробнее
Дополнительная информация:
|
|
|||||
| 119 | 700.37.24.890-07 |
Провод «22» Подробнее
Дополнительная информация:
|
|
|||||
| 120 | Гайка М8-011 ГОСТ 5927-62 |
Гайка М8-011 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||
| 121 | 700.37.00.030 |
Сигнал звуковой безрупорный С56-Г Подробнее
Дополнительная информация:
|
|
|||||
| 122 | 700.37.00.048 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||
| 123 | 700.38.00.000-5 |
Щиток приборов Подробнее
Дополнительная информация:
|
|
|||||
| 124 | 700.37.24.760-3 |
Пучок проводов III Подробнее
Дополнительная информация:
|
|
|||||
| 125 | Винт М6Х16-001 ГОСТ 1489-62 |
Винт М6Х16-001 ГОСТ 1489-62 Подробнее
Дополнительная информация:
|
|
|||||
| 126 | 700.37.24.230 |
Пучок проводов VI Подробнее
Дополнительная информация:
|
|
