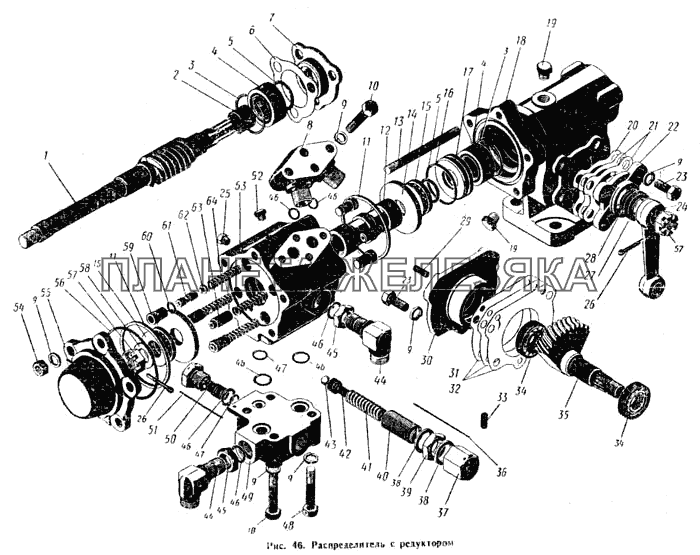

Распределитель с редуктором К-700| ← Следящее устройство | Цилиндр поворота → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 700.34.22.000-5 |
Распределитель с редуктором Подробнее
Дополнительная информация:
|
|
||||||||||||
| 700.34.22.010-3 |
Корпус золотника в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 700.34.22.030 |
Корпус клапана в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 700.34.22.040 |
Червяк в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||
| 1 | 700.34.22.018-1 |
Червяк Подробнее
Дополнительная информация:
|
|
|||||||||||
| 2 | 700.34.22.053 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | 700.34.22.054 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | Подшипник игольчатый 4074106 ГОСТ 4657-6 |
Подшипник игольчатый 4074106 ГОСТ 4657-62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | Кольцо Н1-38Х30-4 ГОСТ 9833-61 |
Кольцо Н1-38Х30-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 6 | 700.34.22.032-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 7 | 700.34.22.069 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | 700.34.22.037-1 |
Колодка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | Болт М12Х65-021 ГОСТ 7811-62 |
Болт М12Х65-021 ГОСТ 7811- 62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | 700.34.22.061 |
Кольцо упорное Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | 700.34.22.012-1 |
Золотник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | Шпилька АМ12Х1,23Х140 (15/30)-026 ГОСТ 1 |
Шпилька АМ12Х1,23Х140 (15/30)-026 ГОСТ 11765-66 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | 700.34.22.026 |
Шайба золотника Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | Шарикоподшипник 8305 ГОСТ 6874-54 |
Шарикоподшипник 8305 ГОСТ 6874-54 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | Кольцо У-65Х60-4 ГОСТ 9833-61 |
Кольцо У-65Х60-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | 700.34.22.027-1 |
Втулка уплотнительная Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | 700.34.22.017-1 |
Картер рулевого механизма Подробнее
Дополнительная информация:
|
|
|||||||||||
| 19 | Пробка КГ-3/8 "-026 ГОСТ 12720-67 |
Пробка КГ-3/8 "-026 ГОСТ 12720-67 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 20 | 700.34.22.034-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 21 | 700.34.22.034-3 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 22 | 700.34.22.024 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 23 | Болт М1,2Х1,25Х30-021 ГОСТ 7808-62 |
Болт М1,2Х1,25Х30-021 ГОСТ 7808-62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 24 | 700.34.22.025 |
Сошка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 25 | Пробка КГ-1/8"-026 ГОСТ 12720-67 |
Пробка КГ-1/8"-026 ГОСТ 12720-67 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 26 | Шплинт 4Х36-00 ГОСТ 397-66 |
Шплинт 4Х36-00 ГОСТ 397-66 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 27 | Уплотнение ЛК ЕСК-25-42-9/10 |
Уплотнение ЛК ЕСК-25-42-9/10 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 28 | Пружина АСК-25-2 |
Пружина АСК-25-2 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 29 | Штифт цилиндрический 8Пр2/2аХ22 ГОСТ 312 |
Штифт цилиндрический 8Пр2/2аХ22 ГОСТ 3128-60 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 30 | 700.34.22.023 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 31 | 700.34.22.033-1 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 32 | 700.34.22.033-3 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 33 | 315-141-2 |
Пломба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 34 | Роликоподшипник 7205 ГОСТ 333-59 |
Роликоподшипник 7205 ГОСТ 333-59 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 35 | 700.34.22.019 |
Сектор Подробнее
Дополнительная информация:
|
|
|||||||||||
| 36 | Проволока КО 1Х400 мм ГОСТ 792-67 |
Проволока КО 1Х400 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 37 | 700.34.22.043 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||
| 38 | 700.34.22.042 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 39 | 700.34.22.063 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 40 | 700.34.22.041 |
Винт регулировочный Подробнее
Дополнительная информация:
|
|
|||||||||||
| 41 | 700.34.22.028 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||
| 42 | 700.34.22.039 |
Направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 43 | Шарик БV 12,7 мм ГОСТ 2722-60 |
Шарик БV 12,7 мм ГОСТ 2722-60 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 44 | 700.34.22.044 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||
| 45 | Гайка М24Х1,5 ГОСТ 5929-62 |
Гайка М24Х1,5 ГОСТ 5929-62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 46 | Кольцо Н1-25Х20-4 ГОСТ 9833-61 |
Кольцо Н1-25Х20-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 47 | Кольцо Н1-18Х14-4 ГОСТ 9833-61 |
Кольцо Н1-18Х14-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 48 | Болт III М12Х65-021 ГОСТ 7811-62 |
Болт III М12Х65-021 ГОСТ 7811-62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 49 | 700.34.22.035 |
Корпус клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 50 | 700.34.22.036 |
Седло клапана Подробнее
Дополнительная информация:
|
|
|||||||||||
| 51 | Проволока КО 1Х150 мм ГОСТ 792-67 |
Проволока КО 1Х150 мм ГОСТ 792-67 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 52 | "Пробка КГ-1/4""-026 ГОСТ 12720-67" |
Пробка КГ-1/4"-026 ГОСТ 12720-67 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 53 | 700.34.22.011-2 |
Корпус золотника Подробнее
Дополнительная информация:
|
|
|||||||||||
| 54 | Гайка М12Х1,25-016 ГОСТ 5927-62 |
Гайка М12Х1,25-016 ГОСТ 5927-62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 55 | 700.34.22.021-2 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 56 | Кольцо У-105Х100-4 ГОСТ 9833-61 |
Кольцо У-105Х100-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 57 | Гайка М20Х1,5 ГОСТ 5919-62 |
Гайка М20Х1,5 ГОСТ 5919-62 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 58 | Шайба 20-006 ГОСТ 11371-68 |
Шайба 20-006 ГОСТ 11371- 68 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 59 | 700.34.22.057-1 |
Гильза плунжера Подробнее
Дополнительная информация:
|
|
|||||||||||
| 60 | Кольцо Н1-16Х12-4 ГОСТ 9833-61 |
Кольцо Н1-16Х12-4 ГОСТ 9833-61 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 61 | 700.34.22.058 |
Плунжер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 62 | 700.34.22.059-1 |
Толкатель Подробнее
Дополнительная информация:
|
|
|||||||||||
| 63 | 700.34.22.056 |
Плунжер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 64 | 700.34.22.055 |
Пружина плунжера Подробнее
Дополнительная информация:
|
|
