| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 700.23.02.000 |

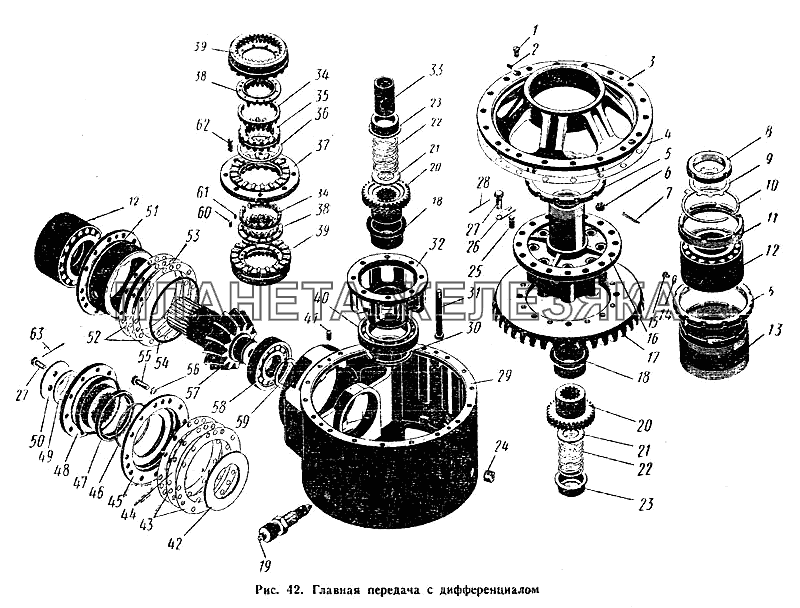

Передача главная с дифференциалом Подробнее |
|
||
| 700.23.02.010 |
Корпус дифференциала (комплект) Подробнее |
|
||
| 700.23.02.020 |
Ступица в сборе Подробнее |
|
||
| 700.23.02.030 |
Чаша в сборе Подробнее |
|
||
| 700.23.02.040 |
Полумуфта ведомая в сборе Подробнее |
|
||
| 700.23.02.080 |
Шестерня коническая ведомая в сборе Подробнее |
|
||
| 1 | Винт М10Х20-001 ГОСТ 1490-62 |
Винт М10Х20-001 ГОСТ 1490-62 Подробнее |
|
|
| 2 | Штифт цилиндрический 6Пр2/2аХ16 ГОСТ 312 |
Штифт цилиндрический 6Пр2/2аХ16 ГОСТ 3126-60 Подробнее |
|
|
| 3 | 700.23.02.012 |
Вставка Подробнее |
|
|
| 4 | 700.23.02.052 |
Прокладка Подробнее |
|
|
| 5 | 700.23.02.045 |
Гайка кольцевая Подробнее |
|
|
| 6 | Гайка М14-010 ГОСТ 5932-62 |
Гайка М14-010 ГОСТ 5932-62 Подробнее |
|
|
| 7 | Шплинт 3,2Х28-001 ГОСТ 397-66 |
Шплинт 3,2Х28-001 ГОСТ 397-66 Подробнее |
|
|
| 8 | 700.23.02.062 |
Гайка Подробнее |
|
|
| 9 | Шайба 90 ГОСТ 8725-67 |
Шайба 90 ГОСТ 8725-67 Подробнее |
|
|
| 10 | 700.23.02.046 |
Кольцо стопорное Подробнее |
|
|
| 11 | 700.23.02.047-1 |
Гайка кольцевая Подробнее |
|
|
| 12 | Роликоподшипник конический двухрядный 2Н |
Роликоподшипник конический двухрядный 2Н97520 ГОСТ 6364-68 Подробнее |
|
|
| 13 | 700.23.02.048-1 |
Стакан Подробнее |
|
|
| 14 | 700.23.02.044-1 |
Шайба отгибная Подробнее |
|
|
| 15 | 700.23.02.043 |
Винт стопорный Подробнее |
|
|
| 16 | 700.23.02.015 |
Ступица Подробнее |
|
|
| 17 | 700.23.02.042-2 |
Шестерня коническая ведомая Подробнее |
|
|
| 18 | 700.23.02.017-1 |
Втулка Подробнее |
|
|
| 19 | 700.23.02.070 |
Сапун а сборе Подробнее |
|
|
| 20 | 700.23.02.023 |
Ступица ведомой полумуфты Подробнее |
|
|
| 21 | 700.23.02.024 |
Кольцо Подробнее |
|
|
| 22 | 700.23.02.028 |
Пружина Подробнее |
|
|
| 23 | 700.23.02.029 |
Обойма Подробнее |
|
|
| 24 | Пробка КГ-1"-020 ГОСТ 12718-67 |
Пробка КГ-1"-020 ГОСТ 12718-67 Подробнее |
|
|
| 25 | 700.23.02.049 |
Штифт специальный Подробнее |
|
|
| 26 | 700.23.02.051 |
Планка стопорная Подробнее |
|
|
| 27 | Болт III М14Х35-101 ГОСТ 7808-62 |
Болт III М14Х35-101 ГОСТ 7808-62 Подробнее |
|
|
| 28 | Проволока КО1,6Х300 мм ГОСТ 792-67 |
Проволока КО1,6Х300 мм ГОСТ 792-67 Подробнее |
|
|
| 29 | 700.23.02.011 |
Картер главной передачи Подробнее |
|
|
| 30 | Кольцо НЭ-110 ГОСТ 9301-59 |
Кольцо НЭ-110 ГОСТ 9301-59 Подробнее |
|
|
| 31 | 700.23.02.014 |
Болт специальный Подробнее |
|
|
| 32 | 700.23.02.016 |
Чаша Подробнее |
|
|
| 33 | 700.23.02.026 |
Втулка распорная Подробнее |
|
|
| 34 | 700.23.02.022 |
Кольцо ведомой муфты Подробнее |
|
|
| 35 | 700.23.02.021 |
Кольцо ведущей муфты Подробнее |
|
|
| 36 | 700.23.02.025 |
Кольцо пружинное Подробнее |
|
|
| 37 | 700.23.02.013-2 |
Муфта ведущая Подробнее |
|
|
| 38 | 700.23.02.019 |
Полумуфта Подробнее |
|
|
| 39 | 700.23.02.018 |
Полу муфта ведомая Подробнее |
|
|
| 40 | Шарикоподшипник 122 ГОСТ 8338-57 |
Шарикоподшипник 122 ГОСТ 8338-57 Подробнее |
|
|
| 41 | Штифт цилиндрический 12ГК2а ГОСТ 3128-60 |
Штифт цилиндрический 12ГК2а ГОСТ 3128-60 Подробнее |
|
|
| 42 | 700.23.02.036-1 |
Маслоотражатель Подробнее |
|
|
| 43 | 700.23.02.034-1 |
Прокладка Подробнее |
|
|
| 44 | 700.23.02.034-2 |
Прокладка Подробнее |
|
|
| 45 | 700.23.02.035-1 |
Крышка Подробнее |
|
|
| 46 | Пружина АСК 120-2 |
Пружина АСК 120-2 Подробнее |
|
|
| 47 | Уплотнение ЛК БСК-1 20-146-12/14 |
Уплотнение ЛК БСК-1 20-146- 12/14 Подробнее |
|
|
| 48 | 700.23.02.050-1 |
Фланец в сборе Подробнее |
|
|
| 49 | 700.23.02.037-1 |
Кольцо уплотнительное Подробнее |
|
|
| 50 | 700.23.02.061 |
Шайба Подробнее |
|
|
| 51 | 700.23.02.032 |
Стакан Подробнее |
|
|
| 52 | 700.23.02.033-1 |
Прокладка регулировочная Подробнее |
|
|
| 53 | 700.23.02.033-2 |
Прокладка регулировочная Подробнее |
|
|
| 54 | Кольцо У-200Х0-4 ГОСТ 9833-61 |
Кольцо У-200Х0-4 ГОСТ 9833-61 Подробнее |
|
|
| 55 | Болт М1 2Х40-101 ГОСТ 7805-62 | Болт М1 2Х40-101 ГОСТ 7805-62 |
|
|
| 56 | Шайба пружинная 12Н ГОСТ 6402-61 |
Шайба пружинная 12Н ГОСТ 6402-61 Подробнее |
|
|
| 57 | 700.23.02.041-2 |
Шестерня коническая ведущая Подробнее |
|
|
| 58 | Роликоподшипник 102313 ГОСТ 8328-57 |
Роликоподшипник 102313 ГОСТ 8328-57 Подробнее |
|
|
| 59 | Кольцо НЭ-65 ГОСТ 9301-59 |
Кольцо НЭ-65 ГОСТ 9301-59 Подробнее |
|
|
| 61 | Штифт цилиндрический 5Пр2/2аХ10 ГОСТ 312 |
Штифт цилиндрический 5Пр2/2аХ10 ГОСТ 3128-60 Подробнее |
|
|
| 62 | 700.23.02.031-2 |
Шпонка Подробнее |
|
|
| 63 | Проволока КО1,5Х250 мм ГОСТ 792-67 |
Проволока КО1,5Х250 мм ГОСТ 792-67 Подробнее |
|
