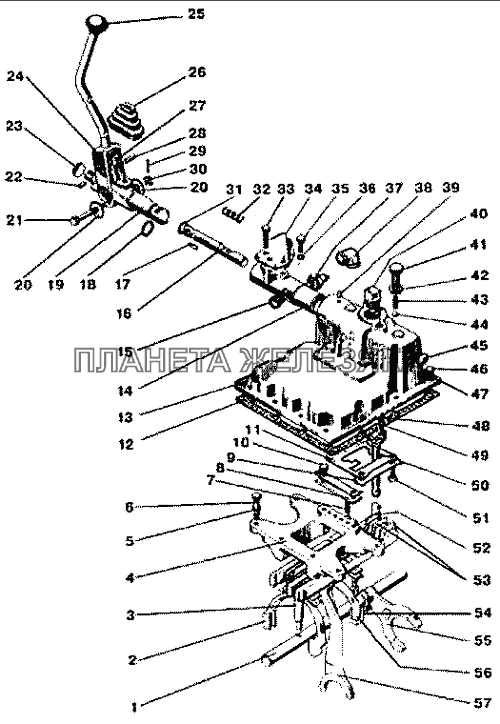

Управление коробкой передач МТЗ-900| ← Вал I и передачи заднего хода. Опоры промежуточного и внутреннего валов | Управление понижающим редуктором → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 74-1702080 |
Корпус Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
1 | 50-1702063 |
Валик Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | 74-1702096 |
Вилка переключения 2-й и 3-йпередач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 74-1702095 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 50-1702085 |
Корпус вилок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | Шайба ШП10 |
Шайба ШП10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | Болт М10х25 |
Болт М10х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 50-1702081 |
Планка вилок переключения Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 50-1702107-А |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | Болт М10х12 |
Болт М10х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 74-1702084 |
Пластина ограничительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 50-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 50-1703025-А |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 70-1703024-А |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 70-1702053 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 70-1703201 |
Вал Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | Шпонка 6х11 |
Шпонка 6х11 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | Кольцо 030-034-25-1-4 |
Кольцо 030-034-25-1-4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 70-1703210 |
Опора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | Шайба ШП12 |
Шайба ШП12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 50-2403034-01 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | Штифт 8х20 |
Штифт 8х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | Заглушка 35.08 КП-019 |
Заглушка 35.08 КП-019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
24 | 70-1703220 |
Рычаг Подробнее
Дополнительная информация:
|
|||||||||||||
| 25 | Рукоятка 12-12-108 |
Рукоятка 12-12-108 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 70-1703203 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | Штифт 8х25 |
Штифт 8х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 70-1703202 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | Шплинт 3,2х28 |
Шплинт 3,2х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | Гайка М12К |
Гайка М12К Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 70-1703058 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 70-17003057 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 50-1703205 |
Стопор Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 80-3710021 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | Болт М12х25 |
Болт М12х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | Болт ШП12 |
Болт ШП12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | Выключатель УК403 |
Выключатель УК403 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 50Л-3724050 |
Чехол Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | Штифт 8ПР 2 2ах14 |
Штифт 8ПР 2 2ах14 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | Пробка КG 11/4 |
Пробка КG 11/4 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | Болт М16х32 |
Болт М16х32 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | Гайка М16 |
Гайка М16 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 43 | 70-4609037 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 44 | Шарик 10,0-60 |
Шарик 10,0-60 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 45 | Заглушка 28.10.Ц9ХР |
Заглушка 28.10.Ц9ХР Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 46 | Болт М10х60 |
Болт М10х60 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 47 | Шайба ШП10 |
Шайба ШП10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 48 | Болт М10х30 |
Болт М10х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 49 | Шайба ШП 10 |
Шайба ШП 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
50 | 70-1703011 |
Рычаг Подробнее
Дополнительная информация:
|
|||||||||||||
| 51 | Болт М10х18 |
Болт М10х18 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 52 | 74-1702040 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 53 | 50-1702083 |
Планка замковая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 54 | 36-1702110 |
Винт установочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
55 | 50-1702028 |
Вилка переключения редуктора Подробнее
Дополнительная информация:
|
|||||||||||||
| 56 | 74-1702116 |
Вилка 4-й и 5-й передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
57 | 74-1702086 |
Вилка 1-й передачи и заднего хода Подробнее
Дополнительная информация:
|
