| ← Корпус сцепления (отводка) | Корпус сцепления (понижающий редуктор) → |

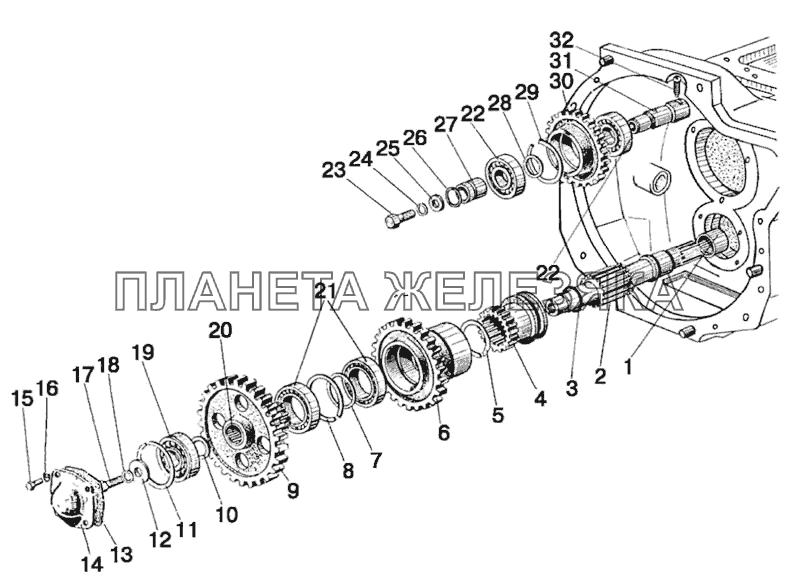

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
1 | 942/40 |
Подшипник Подробнее |
|
 |
2 | 70-1601021-Б |
Вал привода ВОМ Подробнее |
|
| 3 | 70-1601076 |
Кольцо Подробнее |
|
|
 |
4 | 70-1601081 |
Муфта Подробнее |
|
| 5 | 2В50 |
Кольцо Подробнее |
|
|
 |
6 | 70-1601086-Б |
Шестерня привода ВОМ (II ступень) Подробнее |
|
| 7 | 70-1601083 |
Шайба распорная Подробнее |
|
|
| 8 | 2В90 |
Кольцо Подробнее |
|
|
 |
9 | 70-1601088-Б |
Шестерня привода ВОМ (I ступень) Подробнее |
|
| 10 | 70-1601082 |
Шайба распорная Подробнее |
|
|
| 11 | КСП-72 |
Кольцо Подробнее |
|
|
| 12 | 50-1601038 |
Шайба нажимная Подробнее |
|
|
| 13 | 50-1601091 |
Прокладка Подробнее |
|
|
| 14 | 50-1601089 |
Крышка подшипника Подробнее |
|
|
| 15 | М8х16 |
Болт Подробнее |
|
|
| 16 | ШП8 |
Шайба Подробнее |
|
|
| 17 | М12x35 |
Болт Подробнее |
|
|
| 18 | ШП 12 |
Шайба Подробнее |
|
|
| 19 | 6-50306К |
Подшипник Подробнее |
|
|
 |
20 | 943/30 |
Подшипник Подробнее |
|
| 21 | 210АУШ1 |
Подшипник Подробнее |
|
|
 |
22 | 305 |
Подшипник Подробнее |
|
| 23 | М10x30 |
Болт Подробнее |
|
|
| 24 | ШП 10 |
Шайба Подробнее |
|
|
| 25 | 10x6.01.019 |
Шайба Подробнее |
|
|
| 26 | 025-030-30-1-4 |
Кольцо Подробнее |
|
|
 |
27 | 50-1601336 |
Втулка упорная Подробнее |
|
| 28 | 70-1601333 |
Кольцо Подробнее |
|
|
| 29 | 2В62 |
Кольцо Подробнее |
|
|
 |
30 | 70-1601331 |
Шестерня промежуточная Подробнее |
|
 |
31 | 70-1601335 |
Ось шестерни Подробнее |
|
| 32 | ВМ 12x25 |
Винт Подробнее |
|
