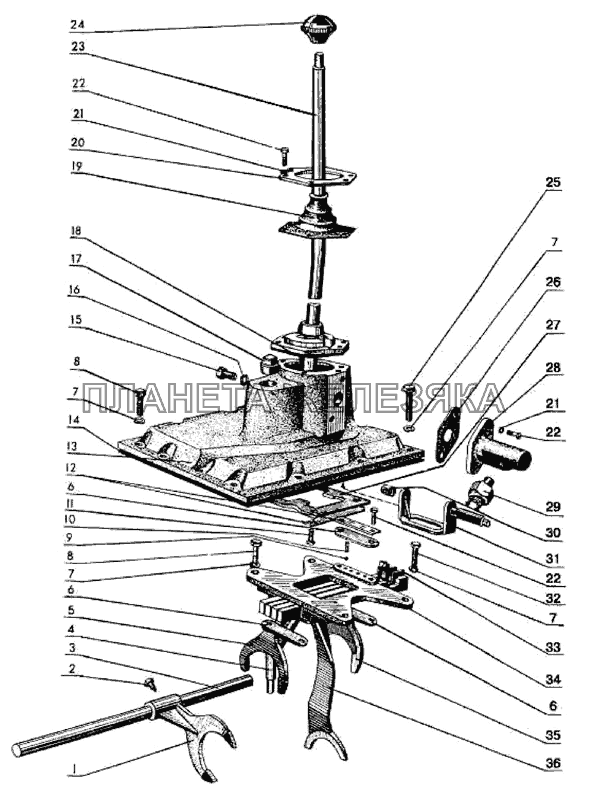

Коробка передач с рычагом переключения по центру (обозначение и краткая характеристика) МТЗ-90/92
← Редуктор | Управление редуктором → |
![Коробка передач с рычагом переключения по центру (обозначение и краткая характеристика) МТЗ-90/92 Коробка передач с рычагом переключения по центру (обозначение и краткая характеристика) МТЗ-90/92](https://www.xn--80aaasbafk1acftx0c6n.xn--p1ai/static/acat_ironplanet/data/mtz/90-92/17.6.gif)
№ | Номер детали | Наименование детали | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50-1702080 |
Корпус вилок в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
![]() |
70-1702010 |
Крышка коробки передач 50-1702080 в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
![]() |
1 | 50-1702028 |
Вилка переключения редуктора Подробнее
Дополнительная информация:
|
|||||||||||||
2 | 36-1702110 |
Винт установочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
![]() |
3 | 50-1702063 |
Валик Подробнее
Дополнительная информация:
|
|||||||||||||
4 | 50-1702095-А1 |
Поводок Подробнее
Дополнительная информация:
|
|
|||||||||||||
![]() |
5 | 50-1702116 |
Вилка переключения IV и V передач Подробнее
Дополнительная информация:
|
|||||||||||||
6 | 50-1702081 |
Планка вилок переключения Подробнее
Дополнительная информация:
|
|
|||||||||||||
7 | ШП 10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
8 | М10x25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
9 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее
Дополнительная информация:
|
|
|||||||||||||
10 | 50-1702148-А |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
11 | М10х18 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
12 | 50-1702107-А |
Пластина стопорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
13 | 50-1702025-А |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
14 | 50-1702026 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
15 | М12x25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
16 | ШП 12 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
17 | КГ 1 1/4 |
Пробка Подробнее
Дополнительная информация:
|
|
|||||||||||||
18 | 50-1702121 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
![]() |
19 | 50-1702236 |
Чехол Подробнее
Дополнительная информация:
|
|||||||||||||
20 | 50-1702231 |
Кольцо нажимное Подробнее
Дополнительная информация:
|
|
|||||||||||||
21 | ШП8 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
22 | М8х25 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
![]() |
23 | 70-1702020-А |
Рычаг переключения Подробнее
Дополнительная информация:
|
|||||||||||||
24 | 70-1702125 |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
25 | М10x60 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
26 | 50-1702045 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
27 | 50-1702084 |
Пластина ограничительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
28 | 50-1702044 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
29 | ВК12-3 |
Выключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
30 | 36-1301163 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||
31 | 70-1702040-01 |
Рамка Подробнее
Дополнительная информация:
|
|
|||||||||||||
32 | 50-1702092 |
Болт призонный М12х42 Подробнее
Дополнительная информация:
|
|
|||||||||||||
33 | 50-1702083 |
Планка замковая Подробнее
Дополнительная информация:
|
|
|||||||||||||
34 | 50-1702085 |
Корпус вилок Подробнее
Дополнительная информация:
|
|
|||||||||||||
![]() |
35 | 50-1702096 |
Вилка переключения III передачи Подробнее
Дополнительная информация:
|
|||||||||||||
![]() |
36 | 74-1702086 |
Вилка 1-й передачи и заднего хода Подробнее
Дополнительная информация:
|
