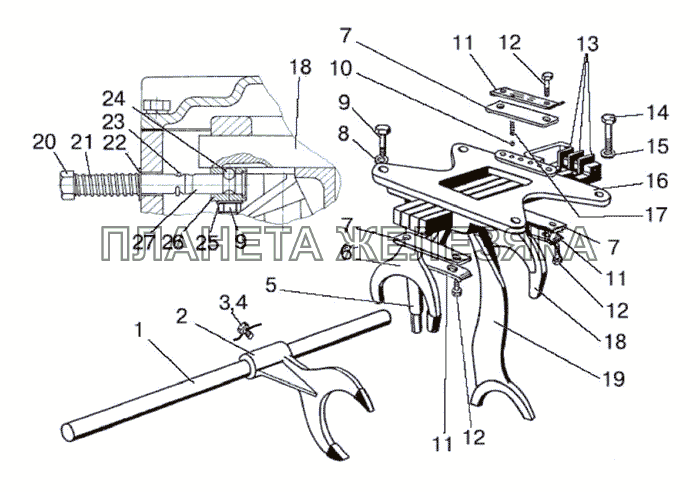

| ← Вал промежуточный. Вал внутренний | Механизм управления синхронизированной КП. Корпус вилок → |
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
 |
50-1702080-А |
Корпус вилок Подробнее |
||
| 50-1702080-А-01 |
Корпус вилок Подробнее |
|
||
| 822-1702080 |
Корпус вилок Подробнее |
|
||
| 822-1702080-01 |
Корпус вилок Подробнее |
|
||
 |
1 | 50-1702063 |
Валик Подробнее |
|
 |
2 | 50-1702028 |
Вилка переключения редуктора Подробнее |
|
| 3 | 36-1702110 |
Винт установочный Подробнее |
|
|
| 4 | 1,6-О-С |
Проволока Подробнее |
|
|
| 5 | 50-1702095-А1 |
Поводок Подробнее |
|
|
| 5 | 922-1702095 |
Поводок Подробнее |
|
|
 |
6 | 50-1702116 |
Вилка переключения IV и V передач Подробнее |
|
| 7 | 50-1702081 |
Планка вилок переключения Подробнее |
|
|
| 8 | 10ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 9 | M10-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 10 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 11 | 50-1702107-А |
Пластина стопорная Подробнее |
|
|
| 12 | M10-6gx25.88.35.019 |
Болт Подробнее |
|
|
| 13 | 50-1702083 |
Планка замковая Подробнее |
|
|
| 14 | 50-1702092 |
Болт призонный М12х42 Подробнее |
|
|
| 15 | 120Т |
Шайба Подробнее |
|
|
| 16 | 50-1702085 |
Корпус вилок Подробнее |
|
|
| 17 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
 |
18 | 50-1702096 |
Вилка переключения III передачи Подробнее |
|
| 19 | 74-1702086 |
Вилка 1-й передачи и заднего хода Подробнее |
|
|
| 20 | 70-1702073 |
Шток Подробнее |
|
|
| 21 | 70-1702077 |
Пружина Подробнее |
|
|
| 22 | 70-4605163 |
Шайба Подробнее |
|
|
| 23 | 2x20 |
Шплинт Подробнее |
|
|
| 24 | 7,938-100 |
Шарик Подробнее |
|
|
| 25 | 50-1702107 |
Шайба Подробнее |
|
|
| 26 | 70-1702072 |
Кронштейн Подробнее |
|
|
| 27 | 70-1702071 |
Шток Подробнее |
|
