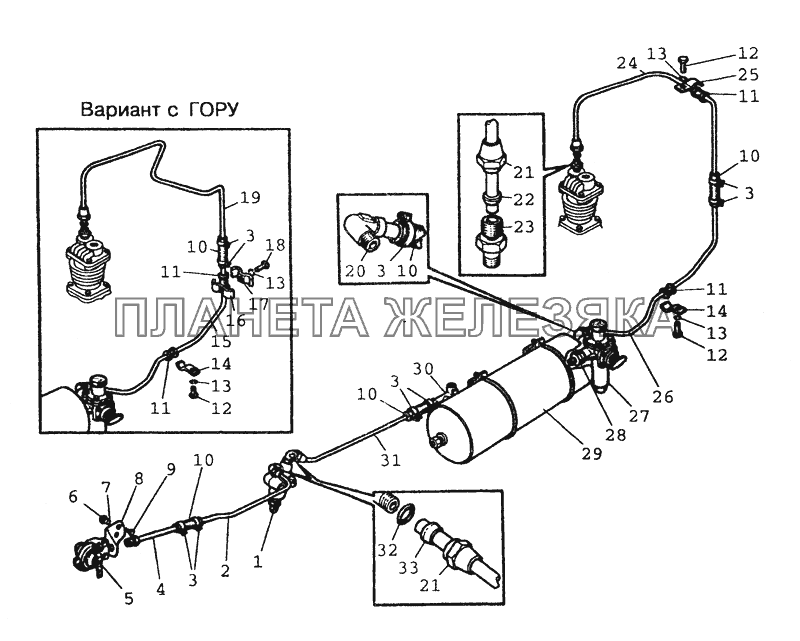

3506 Трубопроводы и арматура пневмопривода тормозов МТЗ-80 (2002)
| ← 3504 Тормоз стояночный | 3512 Регулятор давления → |
/70.gif "3506 Трубопроводы и арматура пневмопривода тормозов МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 70-3506120 |
Трубопровод 70-3506121 с муфтой конусной и гайкой накидной в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 70-3506452 |
Трубопровод Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 70-3506472 |
Трубопровод Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 80-3506005 |
Пневмопривод Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 80-3506220 |
Трубопровод Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
1 | 80-3514010 |
Кран тормозной Подробнее
Дополнительная информация:
|
|||||||||||||
| 1 | А29.3514010 |
Кран тормозной Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 70-3506471 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | ХС-21 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 70-3521035 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 80-3521010 |
Головка соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | А29.76.000 |
Головка соединительная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 70-3521012 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 70-1405013 |
Шланг Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 70-3506027 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 70-6804011 |
Держатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 80Х-3506031 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 70-3407144 |
Планка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
17 | 70-3407146 |
Планка Подробнее
Дополнительная информация:
|
|||||||||||||
| 18 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 80-3506221 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 70-3513015 |
Угольник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 70-3506023 |
Гайка накидная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 80-3506024 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 70-3506022 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 70-3506121 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 70-3506101-А1 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 70-3506441 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | 80-3512010 |
Регулятор давления Подробнее
Дополнительная информация:
|
|||||||||||||
| 27 | А29.51000Б |
Регулятор давления Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 80-3512006 |
Контргайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
29 | 85-3513010 |
Баллон Подробнее
Дополнительная информация:
|
|||||||||||||
| 30 | 80-3513015 |
Тройник Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 70-3506454 |
Трубопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 70-3506028 |
Муфта Подробнее
Дополнительная информация:
|
|
