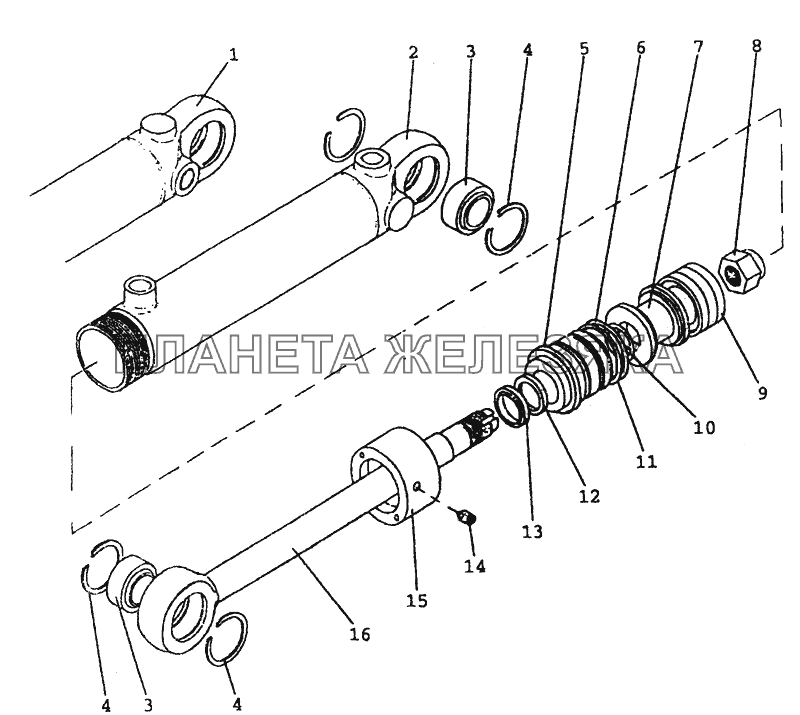

3405 Гидроцилиндр 50х25-200. Вариант с ГОРУ МТЗ-80 (2002)
| ← 3407 Арматура рулевого управления. Вариант с ГОРУ | 3405, 3407 Гидроцилиндр и арматура ГОРУ (80.1) → |
/62.gif "3405 Гидроцилиндр 50х25-200. Вариант с ГОРУ МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ц50-3405215 |
Гидроцилиндр Подробнее
Дополнительная информация:
|
|
||||||||||||||
| Ц50-3405215-01 |
Гидроцилиндр 20х25-200 Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | Ц50-3405220-01 |
Корпус цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | Ц50-3405220 |
Корпус цилиндра Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | ГОСТ3635-78 |
Подшипник ШС-25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | ГОСТ13941-86 |
Кольцо В25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | Ц50-3405218 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | Ц50-3405223 |
Поршень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | Ц50-3405222 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | Уплотнение поршня 24251797 L43 50-34-20,5 |
Уплотнение поршня 24251797 L43 50-34-20,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | Ц50-3405228 |
Кольцо защитное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | Уплотнение штока 24223269 Т20 25-33-5,7 |
Уплотнение штока 24223269 Т20 25-33-5,7 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | Манжета 24004792 PU6 25-33,6-6,5 |
Манжета 24004792 PU6 25-33,6-6,5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | ГОСТ1476-93 |
Винт BM8-6gx10.40X05 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | Ц50-3405224 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | Ц50-3405221 |
Шток Подробнее
Дополнительная информация:
|
|
