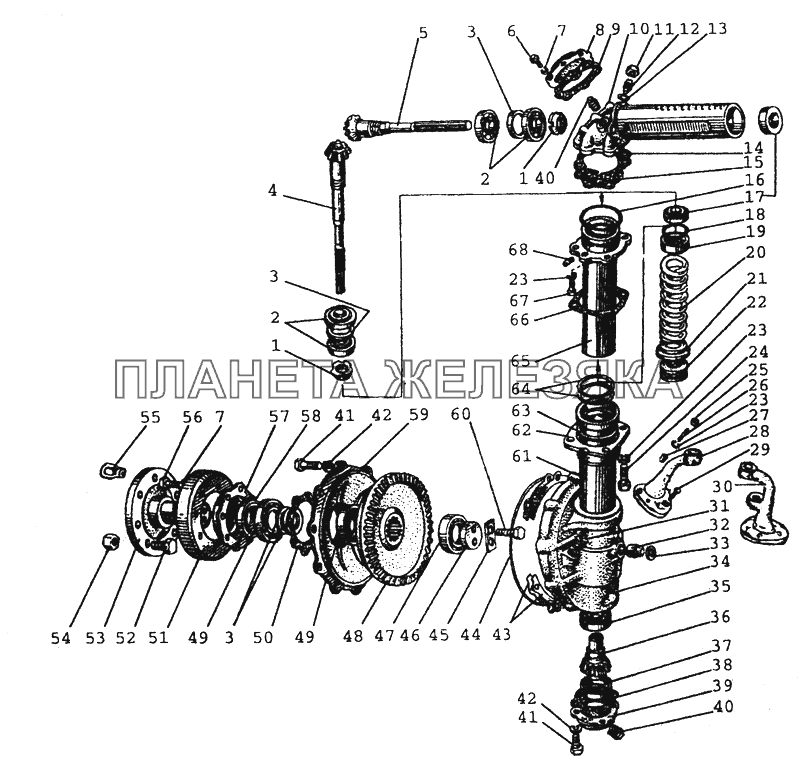

2308 Редуктор конечной передачи МТЗ-80 (2002)| ← 2300, 2301, 2303 Передний ведуший мост в сборе. Корпус и крышка. Дифференциал | 2401, 2407 Корпус заднего моста. Конечная передача → |
/48.gif "2308 Редуктор конечной передачи МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
52-2308015-А2 |
Корпус левый Подробнее
Дополнительная информация:
|
||||||||||||||||
| 52-2308060 |
Шестерня 52-2308061в сборе с подшипниками Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 52-2308074-01 |
Рычаг правый Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
52-2308075-01 |
Рычаг левый Подробнее
Дополнительная информация:
|
||||||||||||||||
| 52-2308100 |
Верхняя коническая пара в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 52-2308110-А1 |
Корпус редуктора правый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 52-2308115-А1 |
Корпус редуктора левый в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 52-2308135 |
Вал с подшипниками в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 52-2308135-01 |
Полуось с подшипниками в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
72-2308005 |
Редуктор левый в сборе Подробнее
Дополнительная информация:
|
||||||||||||||||
 |
72-2308005-03 |
Редуктор левый, 8 шпилек Подробнее
Дополнительная информация:
|
||||||||||||||||
| 72-2308010 |
Редуктор правый в сборе Подробнее
Дополнительная информация:
|
|||||||||||||||||
 |
72-2308010-03 |
Редуктор правый, 8 шпилек Подробнее
Дополнительная информация:
|
||||||||||||||||
 |
72-2308017 |
Фланец Подробнее
Дополнительная информация:
|
||||||||||||||||
| 72-2308020-Б |
Крышка с подшипником и кольцом регулировочным в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
72-2308021-Б-01 |
Прокладка регулировочная В=0,8 мм Подробнее
Дополнительная информация:
|
||||||||||||||||
 |
72-2308030-А |
Труба Подробнее
Дополнительная информация:
|
||||||||||||||||
| 72-2308070 |
Фланец с болтом в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
72-2308070-01 |
Фланец с болтом в сборе Подробнее
Дополнительная информация:
|
||||||||||||||||
| 72-2308090-Б |
Корпус сальника с манжетой в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-01 |
Кольцо регулировочное В = 5,95 (подбираются при регулировке подшипников) Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-02 |
Кольцо регулировочное В = 6,10 (подбираются при регулировке подшипников) Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-03 |
Кольцо регулировочное В = 6,25 (к-во дет. - по потребности) Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-04 |
Кольцо регулировочное В = 6,40 (к-во дет. - по потребности) Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-05 |
Кольцо регулировочное В = 6,55 (к-во дет. - по потребности) Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-06 |
Кольцо регулировочное В = 6,70 (к-во дет. - по потребности) Подробнее
Дополнительная информация:
|
|
||||||||||||||||
 |
72-2308121-07 |
Кольцо регулировочное В=6,85 мм Подробнее
Дополнительная информация:
|
||||||||||||||||
| 72-2308121-08 |
Кольцо регулировочное В=7,00 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-09 |
Кольцо регулировочное В=7,15 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-10 |
Кольцо регулировочное В=7,30 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 72-2308121-11 |
Кольцо регулировочное В=7,45 мм Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 82-2308050 |
Шестерня 72-2308062 в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 82-2308050-03 |
Шестерня Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 52-2308097 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | ГОСТ27365-87 |
Подшипник 6-67512АШ2 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
3 | 72-2308121 |
Кольцо регулировочное В = 5,8 (подбираются при регулировке подшипников) Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
4 | 52-2308063 |
Вал Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
5 | 52-2308065 |
Полуось Подробнее
Дополнительная информация:
|
|||||||||||||||
| 6 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 52-2308030-А |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
9 | 52-2308028-А1 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
10 | 52-2308025 |
Корпус Подробнее
Дополнительная информация:
|
|||||||||||||||
| 11 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
12 | 72-2308046 |
Винт Подробнее
Дополнительная информация:
|
|||||||||||||||
| 13 | 52-2308077 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
14 | 52-2308038 |
Прокладка регулировочная В = 0,5 мм Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
15 | 52-2308039 |
Прокладка регулировочная В = 0,2 мм Подробнее
Дополнительная информация:
|
|||||||||||||||
| 16 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | ГОСТ8752-70 |
Манжета 2.2-45x65-1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | 52-2308054-А |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | 52-2308089-А |
Обойма Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 50-3001022-А1 |
Пружина Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 72-2308098-А |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | ГОСТ7872-89 |
Подшипник 8208 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | ГОСТ5915-70 |
Гайка М6-6Н.6.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
26 | 72-2308004 |
Шпилька Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
27 | 72-2308009 |
Втулка Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
28 | 72-2308074 |
Рычаг правый Подробнее
Дополнительная информация:
|
|||||||||||||||
| 29 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
30 | 72-2308075-01 |
Рычаг левый Подробнее
Дополнительная информация:
|
|||||||||||||||
| 31 | Пробка КГ 1/4 |
Пробка КГ 1/4 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
32 | 52-2308099 |
Штифт Подробнее
Дополнительная информация:
|
|||||||||||||||
| 33 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 52-2308014-А2 |
Корпус правый Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | ГОСТ8338-75 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
36 | 52-2308061 |
Шестерня Подробнее
Дополнительная информация:
|
|||||||||||||||
| 37 | ГОСТ8338-75 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
38 | 52-2308024 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
39 | 52-2308035 |
Крышка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 40 | Пробка КГ 3/8 |
Пробка КГ 3/8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 41 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 42 | ОСТ37.001115-75 |
Шайба 12ОТ Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
43 | 72-2308021-Б |
Прокладка регулировочная В=0,5 мм Подробнее
Дополнительная информация:
|
|||||||||||||||
| 44 | ГОСТ18829-73 |
Кольцо 009-013-25-2-1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
45 | 72-2308013 |
Пластина Подробнее
Дополнительная информация:
|
|||||||||||||||
| 46 | 72-2308031 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 47 | ГОСТ8328-75 |
Подшипник 12115ВMУШ1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
48 | 72-2308062 |
Шестерня Подробнее
Дополнительная информация:
|
|||||||||||||||
| 49 | ТУ37.006.162-89 |
Подшипник 7212А Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 50 | 72-2308023-Б |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
51 | 72-2308029-Б |
Грязевик Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
52 | 40-3103016 |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
53 | 82-2308017 |
Фланец Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
54 | 40-3103017 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 55 | 70-3104019-01 |
Гайка специальная Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 56 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 57 | 72-2308066-Б |
Корпус сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 58 | ГОСТ8752-79 |
Манжета 2.2-38x58-1 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
59 | 72-2308016-Б |
Крышка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 60 | 72-2308018 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 61 | 52-2308084-А1 |
Гильза Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
62 | 52-2308101 |
Корпус Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
63 | 72-2308044 |
Кольцо Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
64 | 52-2308091-А |
Кольцо Подробнее
Дополнительная информация:
|
|||||||||||||||
|
|
65 | 72-2308030-А |
Труба Подробнее
Дополнительная информация:
|
|||||||||||||||
 |
66 | 52-2308096 |
Прокладка Подробнее
Дополнительная информация:
|
|||||||||||||||
| 67 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||||
 |
68 | 72-2308011 |
Винт Подробнее
Дополнительная информация:
|
