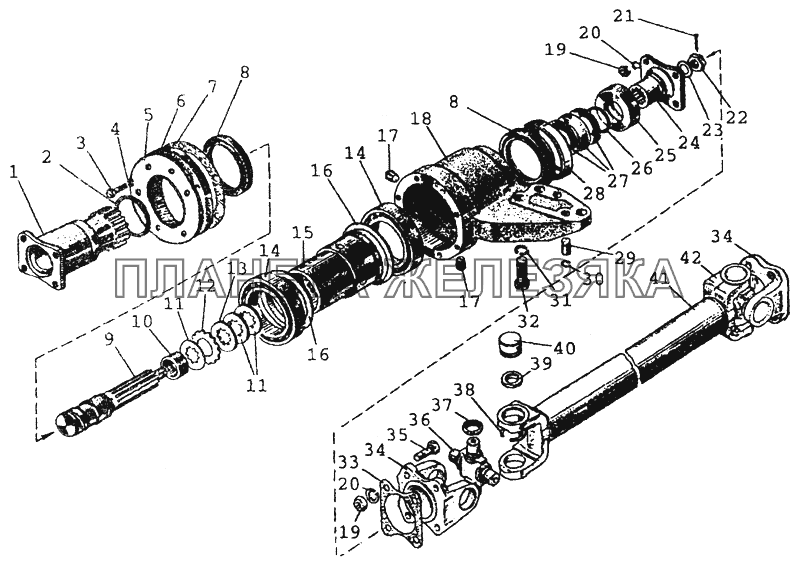

2203, 2209 Карданный вал. Промежуточная опора карданного вала. МТЗ-80 (2002)
| ← 1802 Раздаточная коробка | 2210 Ограждение карданного вала → |
/44.gif "2203, 2209 Карданный вал. Промежуточная опора карданного вала. МТЗ-80 (2002)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
 |
52-2203020 |
Болт с гайкой в сборе Подробнее
Дополнительная информация:
|
||||||||||||||
| 72-2203010-А2 |
Вал карданный передний и промежуточный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 72-2203025РН |
Крестовина с сальниками и подшипниками в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 72-2209010-А |
Опора промежуточная в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 72-2209100 |
Корпус сальника Подробнее
Дополнительная информация:
|
|
||||||||||||||
 |
1 | 72-2209014 |
Фланец Подробнее
Дополнительная информация:
|
|||||||||||||
| 2 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | ГОСТ7796-70 |
Болт М8-6gх20.88.35.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | 72-2209028 |
Грязевик Подробнее
Дополнительная информация:
|
|||||||||||||
 |
6 | 72-2209022 |
Корпус Подробнее
Дополнительная информация:
|
|||||||||||||
| 7 | 72-2209023 |
Прокладка 2.2-75х100-1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | ГОСТ8752-79 |
Манжета 2.2-38x58-1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
9 | 72-2209013 |
Вал Подробнее
Дополнительная информация:
|
|||||||||||||
| 10 | 72-2209017 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
11 | 72-2209019 |
Диск Подробнее
Дополнительная информация:
|
|||||||||||||
 |
12 | 72-2209025 |
Диск Подробнее
Дополнительная информация:
|
|||||||||||||
 |
13 | 72-2209027 |
Диск Подробнее
Дополнительная информация:
|
|||||||||||||
| 14 | ГОСТ8338-75 |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
15 | 72-2209012 |
Втулка Подробнее
Дополнительная информация:
|
|||||||||||||
 |
16 | 72-2209018 |
Обойма Подробнее
Дополнительная информация:
|
|||||||||||||
| 17 | Пробка 2-КГ 3/8 |
Пробка 2-КГ 3/8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
18 | 72-2209011 |
Кронштейн Подробнее
Дополнительная информация:
|
|||||||||||||
| 19 | 52-2203013 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | ГОСТ397-79 |
Шплинт 3.2x18.019 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
22 | 70-3003032 |
Гайка Подробнее
Дополнительная информация:
|
|||||||||||||
 |
23 | 52-1802079 |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||
 |
24 | 52-1802078-А |
Фланец Подробнее
Дополнительная информация:
|
|||||||||||||
 |
25 | 72-2209016-Б |
Шайба Подробнее
Дополнительная информация:
|
|||||||||||||
| 26 | ГОСТ9833-73 |
Кольцо 010-015-30-2-3 Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
27 | 72-2209021 |
Пружина Подробнее
Дополнительная информация:
|
|||||||||||||
| 28 | 72-2209031 |
Обойма Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
29 | 52-2308094 |
Штифт Подробнее
Дополнительная информация:
|
|||||||||||||
| 30 | 12-12-306 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | ОСТ37.001.115-75 |
Шайба 8Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 72-2203011 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 20-2201024 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 72-2203023 |
Фланец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 52-2203012 |
Болт М10х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 72-2203030-01 |
Крестовина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 3102-2201037 |
Отражатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 38 | 72-2203043 |
Кольцо стопорное Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 39 | 69-2201031-А |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 40 | ТУ37.006.065-90 |
Подшипник 704702 КЗС10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 41 | 72-2201018-02 |
Труба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 42 | 72-2203022 |
Вилка Подробнее
Дополнительная информация:
|
|
