← Вал отбора мощности задний | Управление задним валом отбора мощности → |

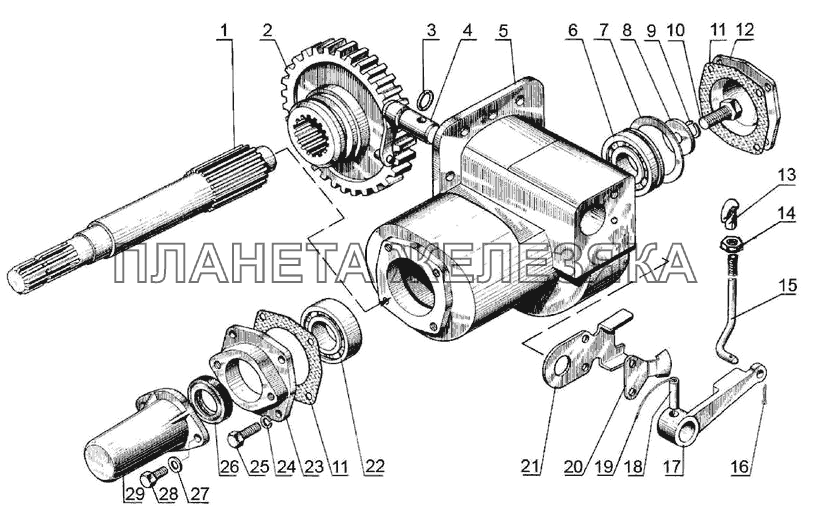

![Вал отбора мощности боковой МТЗ-570 Вал отбора мощности боковой МТЗ-570](https://www.xn--80aaasbafk1acftx0c6n.xn--p1ai/static/acat_ironplanet/data/mtz/570/42.3.gif)
№ | Номер детали | Наименование детали | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
50-4204010 |
Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
50-4204010-01 |
Вал отбора мощности боковой с 8-шлицевым хвостовиком в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
Ф50-4204022 |
Вал боковой Подробнее
Дополнительная информация:
|
|
||||||||||||||
1 | 50-4204022 |
Вал с 8-шлицевым хвостовиком Подробнее
Дополнительная информация:
|
|
|||||||||||||
2 | Ф50-4204026 |
Шестерня Подробнее
Дополнительная информация:
|
|
|||||||||||||
3 | 020-025-30-1-4 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
4 | 50-4204040-A |
Валик Подробнее
Дополнительная информация:
|
|
|||||||||||||
5 | 50-4204015-Б |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||
6 | 208A |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
7 | 72 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
8 | 50-1601038 |
Шайба нажимная Подробнее
Дополнительная информация:
|
|
|||||||||||||
9 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее
Дополнительная информация:
|
|
|||||||||||||
10 | M12-6gx35.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
11 | 50-1601091 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
12 | 50-1601089 |
Крышка подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
13 | 50-1310136-A |
Рукоятка Подробнее
Дополнительная информация:
|
|
|||||||||||||
14 | M8-6H.6.019 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
15 | 80-4204042 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
16 | 3,2x18.019 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
17 | 50-4204034 |
Рычаг Подробнее
Дополнительная информация:
|
|
|||||||||||||
18 | A.10x40.65Г |
Штифт Подробнее
Дополнительная информация:
|
|
|||||||||||||
19 | 1,6-О-С |
Проволока Подробнее
Дополнительная информация:
|
|
|||||||||||||
20 | 50-4204036-Б |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
21 | 50-4204038 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
22 | 6-50306К |
Подшипник Подробнее
Дополнительная информация:
|
|
|||||||||||||
23 | 50-4204024 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||||
24 | 8Т |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
25 | M8-6gx25.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
26 | 2.2-38x58-1 |
Манжета Подробнее
Дополнительная информация:
|
|
|||||||||||||
27 | С8.01.019 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
28 | М8-6gx16.88.35.019 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
29 | 50-4202065-А |
Колпак Подробнее
Дополнительная информация:
|
|
