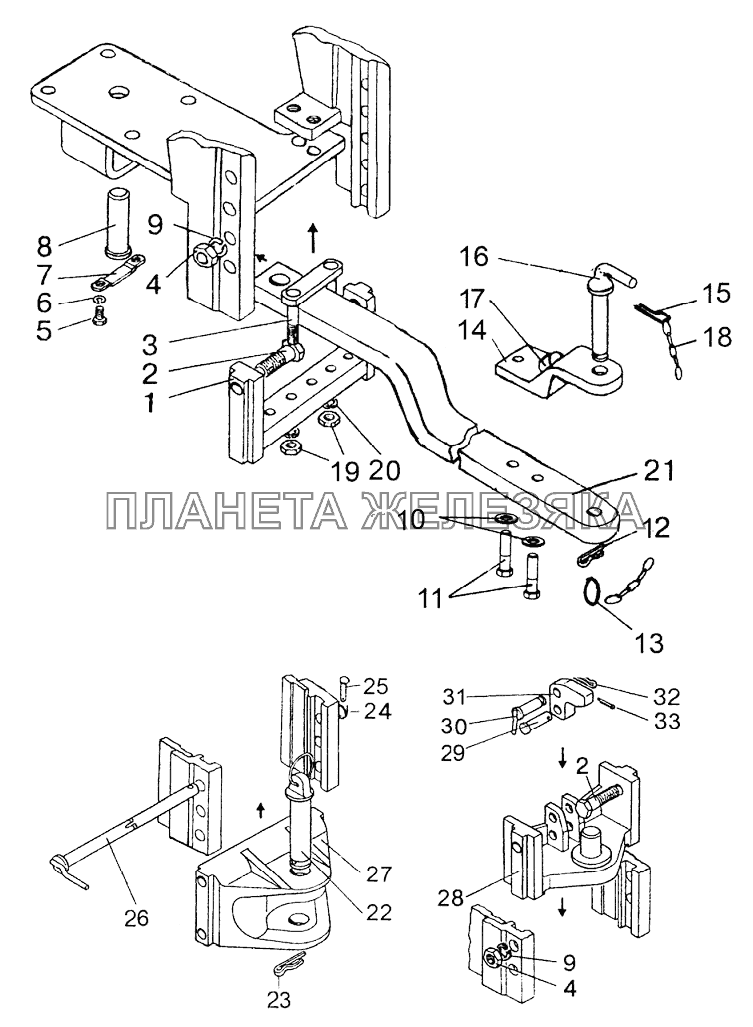

Тягово-сцепное устройство (варианты комплектации) МТЗ-1221 (2009)
| ← Устройство прицепное. Тягово-сцепное устройство | Вал отбора мощности задний → |
/45.gif "Тягово-сцепное устройство (варианты комплектации) МТЗ-1221 (2009)")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1321-2707150-Б1 |
Тяга Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1322-2707160 |
Пистон Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 1322-2707130-Б |
Поперечина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 1322-2707133 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 1322-2707120-Б1 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | М20 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
5 | Болт |
Болт Подробнее
Дополнительная информация:
|
|||||||||||||
| 6 | ШП10 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 1522-2707126 |
Пластина Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 1522-2707127 |
Ось Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | ШП20 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 1523-2707146 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 1523-2707149-Б |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | А61.07.001-А |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | Н50-4202146 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 1523-2707143 |
Накладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 3,2x25 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 1522-2707079-А |
Шкворень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 1523-2707142 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 70-4235035 |
Цепочка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | М16 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | ШП16 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 1321-2707144-Б1 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 1321-2707140-Б |
Шкворень Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 1321-27070342 |
Шплинт Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | А61.05.004 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
25 | А61.05.005 |
Чека Подробнее
Дополнительная информация:
|
|||||||||||||
| 26 | 1321-2707030 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 1321-2707113-А |
Вилка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 1322-2707165 |
Плита с пистоном Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 1322-2707162-01 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 1322-2707180 |
Палец Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 1322-2707161 |
Упор Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
32 | А61.07.001 |
Шплинт Подробнее
Дополнительная информация:
|
|||||||||||||
| 33 | 4x36 |
Шплинт Подробнее
Дополнительная информация:
|
|
