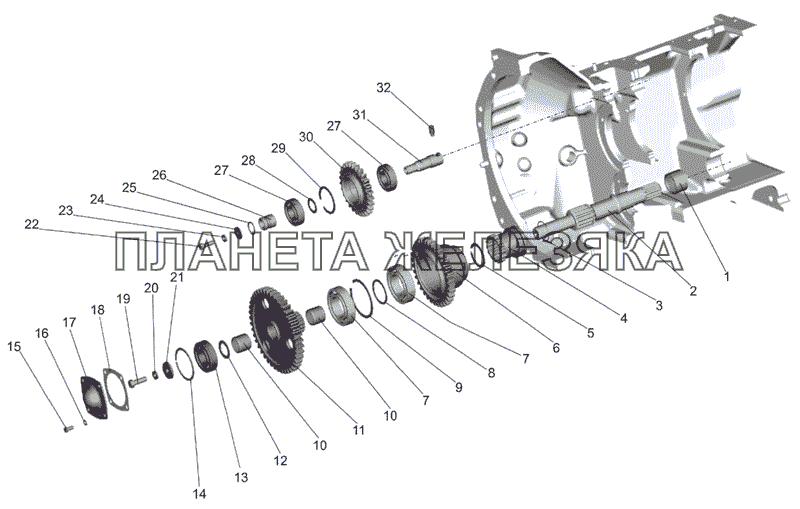

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 70-1601240-Б |
Блок шестерен ВОМ Подробнее |
|
||
 |
1 | 942/40 |
Подшипник Подробнее |
|
 |
2 | 70-1601021-Б |
Вал привода ВОМ Подробнее |
|
| 3 | 70-1601076 |
Кольцо Подробнее |
|
|
 |
4 | 70-1601081 |
Муфта Подробнее |
|
| 5 | 2С50 |
Кольцо Подробнее |
|
|
 |
6 | 70-1601086-Б |
Шестерня привода ВОМ (II ступень) Подробнее |
|
| 7 | 210 АУШ1 |
Подшипник Подробнее |
|
|
| 8 | 70-1601083 |
Шайба распорная Подробнее |
|
|
| 9 | 2С90 |
Кольцо Подробнее |
|
|
 |
10 | 943/30 |
Подшипник Подробнее |
|
 |
11 | 70-1601088-Б |
Шестерня привода ВОМ (I ступень) Подробнее |
|
| 12 | 70-1601082 |
Шайба распорная Подробнее |
|
|
| 13 | 6-50306К |
Подшипник Подробнее |
|
|
| 14 | 72 |
Кольцо Подробнее |
|
|
| 15 | М8-6gx16.88.35.019 |
Болт Подробнее |
|
|
| 16 | 8Т |
Шайба Подробнее |
|
|
| 17 | 50-1601089 |
Крышка подшипника Подробнее |
|
|
| 18 | 50-1601091 |
Прокладка Подробнее |
|
|
| 19 | M12-6gx35.88.35.019 |
Болт Подробнее |
|
|
| 20 | 12 ОТ |
Шайба Подробнее |
|
|
| 21 | 50-1601038 |
Шайба нажимная Подробнее |
|
|
| 22 | M10-6gx30.88.35.019 |
Болт Подробнее |
|
|
| 23 | 10 ОТ |
Шайба Подробнее |
|
|
| 24 | С 10x6.01.019 |
Шайба Подробнее |
|
|
| 25 | 025-030-30-1-4 |
Кольцо Подробнее |
|
|
 |
26 | 50-1601336 |
Втулка упорная Подробнее |
|
| 27 | 305А |
Подшипник Подробнее |
|
|
| 28 | 70-1601333 |
Кольцо Подробнее |
|
|
| 29 | 2С62 |
Кольцо Подробнее |
|
|
| 30 | 70-1601330 |
Шестерня 70-1601331 с кольцами в сборе Подробнее |
|
|
 |
30 | 70-1601331 |
Шестерня промежуточная Подробнее |
|
 |
31 | 70-1601335 |
Ось шестерни Подробнее |
|
| 32 | В.М12-6gx25.14Н.019 |
Винт Подробнее |
|
