| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|

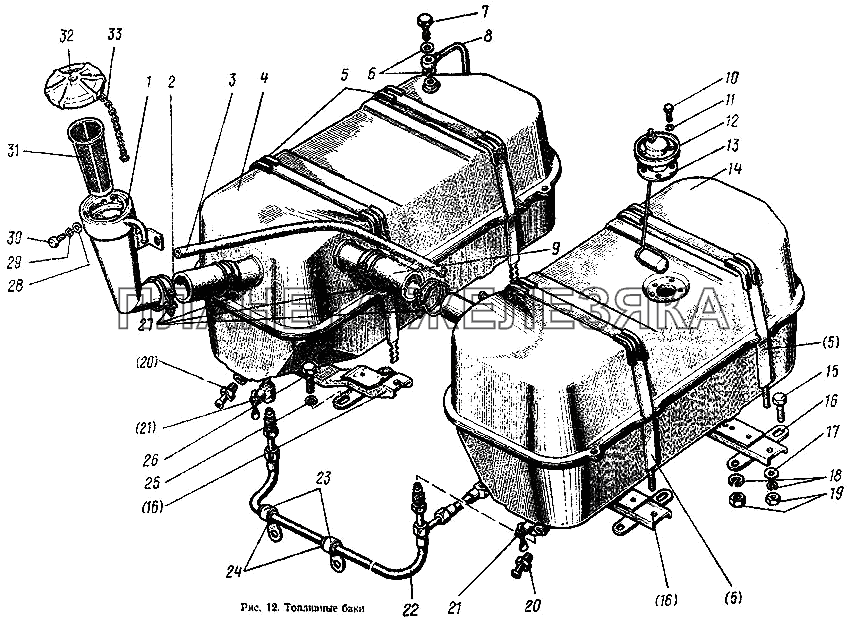

| 85-1101000 |
Баки Подробнее |
|
||
| 1 | 85-1101250 |
Горловина Подробнее |
|
|
| 2 | 70-1101035-Б |
Рукав Подробнее |
|
|
| 3 | 85-1101002 |
Трубка Подробнее |
|
|
| 4 | 85-1101020 |
Бак левый Подробнее |
|
|
| 5 | 85-1101070 |
Хомут Подробнее |
|
|
| 6 | 36-1104788 |
Прокладка Подробнее |
|
|
 |
7 | 36-1104787 |
Болт Подробнее |
|
| 8 | 85-1101240 |
Трубка Подробнее |
|
|
| 9 | 70-1101035-Б-01 |
Рукав Подробнее |
|
|
| 10 | М5-6gх10 |
Винт Подробнее |
|
|
| 11 | 80-1101067 |
Шайба Подробнее |
|
|
| 12 | БМ-128-Д |
Бензомер Подробнее |
|
|
| 13 | 200-3806026 |
Прокладка Подробнее |
|
|
| 14 | 85-1101010 |
Бак правый Подробнее |
|
|
| 15 | М8х25 |
Болт Подробнее |
|
|
| 16 | 85-1101130 |
Кронштейн Подробнее |
|
|
| 17 | ШЧ10 |
Шайба Подробнее |
|
|
| 18 | ШП10 |
Шайба Подробнее |
|
|
| 19 | М10 |
Гайка Подробнее |
|
|
| 20 | 8/2 |
Штуцер Подробнее |
|
|
 |
21 | КР-25 |
Кран Подробнее |
|
| 22 | 70-1101345-Б |
Топливопровод Подробнее |
|
|
| 23 | 50-1111102 |
Прокладка Подробнее |
|
|
| 24 | 70-1101042 |
Скоба Подробнее |
|
|
| 25 | ШП12 |
Шайба Подробнее |
|
|
| 26 | М12х30 |
Болт Подробнее |
|
|
| 27 | 70-1303100 |
Хомут Подробнее |
|
|
| 28 | ШЧ8 |
Шайба Подробнее |
|
|
| 29 | ШП8 |
Шайба Подробнее |
|
|
| 30 | М8х20 |
Болт Подробнее |
|
|
| 31 | 70-1101080-Б |
Фильтр Подробнее |
|
|
| 32 | 50-1103010-В |
Пробка Подробнее |
|
|
| 33 | 36-1101070 |
Цепочка Подробнее |
|
