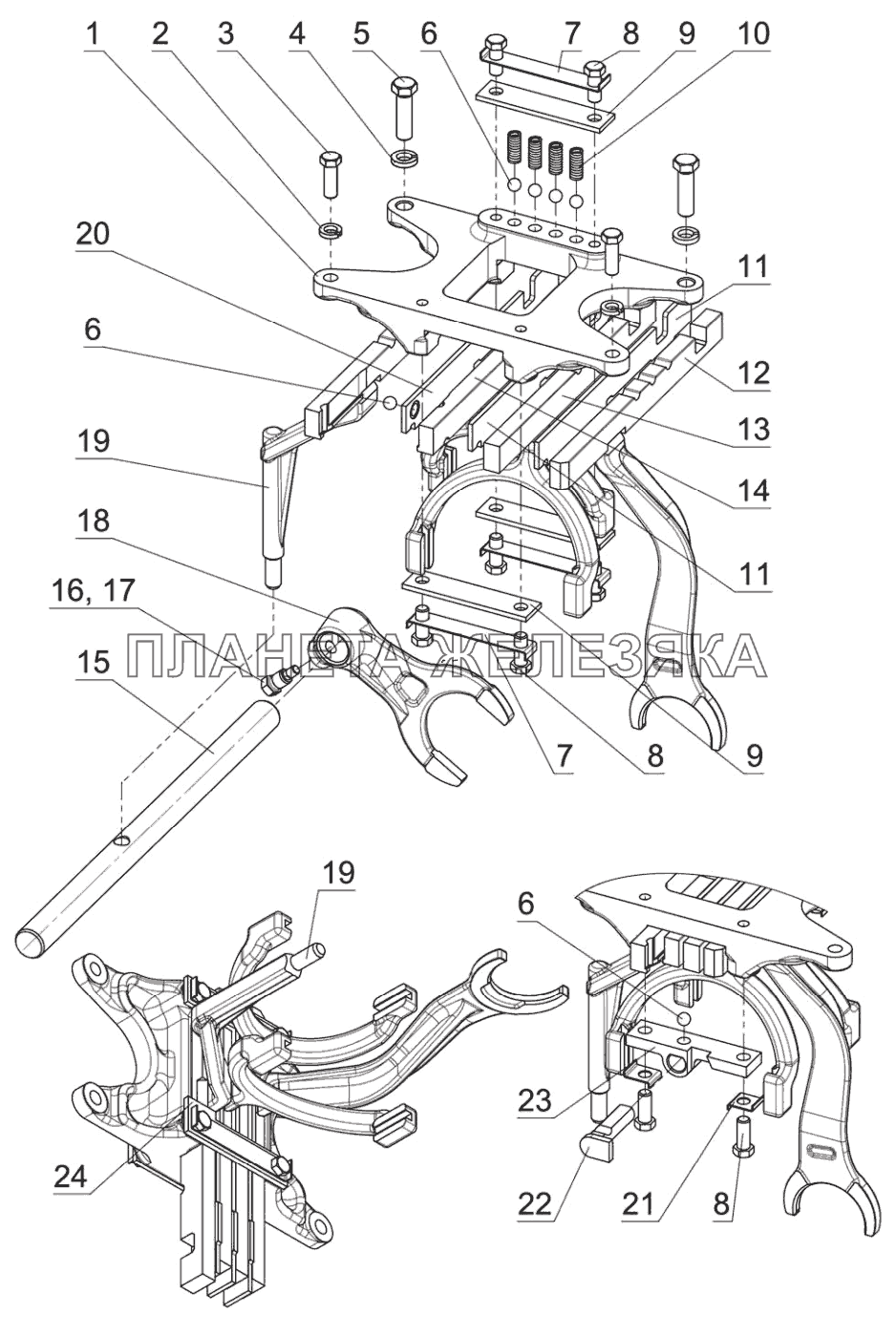

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 922-1702080 |
Корпус Подробнее |
|
||
| 922-1702080-01 |
Корпус вилок Подробнее |
|
||
| 922-1702080-02 |
Корпус вилок Подробнее |
|
||
| 1 | 50-1702085 |
Корпус вилок Подробнее |
|
|
| 2 | 10.ОТ |
Шайба Подробнее |
|
|
| 3 | М10-6gх30.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 4 | 12ОТ |
Шайба ОСТ 37.001.115-75 Подробнее |
|
|
| 5 | 50-1702092 |
Болт призонный М12х42 Подробнее |
|
|
| 6 | 10,0-60 |
Шарик ГОСТ 3722-81 Подробнее |
|
|
| 7 | 50-1702107-А |
Пластина стопорная Подробнее |
|
|
| 8 | М10-6gх25.88.35.019 |
Болт Подробнее |
|
|
| 9 | 50-1702081 |
Планка вилок переключения Подробнее |
|
|
| 10 | 50-1702148-А |
Пружина фиксатора Подробнее |
|
|
| 11 | 50-1702083 |
Планка замковая Подробнее |
|
|
 |
12 | 74-1702086 |
Вилка 1-й передачи и заднего хода Подробнее |
|
| 13 | 74-1702116 |
Вилка 4-й и 5-й передач Подробнее |
|
|
| 14 | 74-1702096 |
Вилка переключения 2-й и 3-йпередач Подробнее |
|
|
 |
15 | 50-1702063 |
Валик Подробнее |
|
| 16 | 36-1702110 |
Винт установочный Подробнее |
|
|
| 17 | 1,6-О-С |
Проволока Подробнее |
|
|
 |
18 | 50-1702028 |
Вилка переключения редуктора Подробнее |
|
| 19 | 922-1702095 |
Поводок Подробнее |
|
|
| 20 | 74-1702040 |
Пластина Подробнее |
|
|
| 21 | 50-1702107 |
Шайба Подробнее |
|
|
| 22 | 74-1702202 |
Поводок Подробнее |
|
|
| 22 | 74-1702202-01 |
Поводок Подробнее |
|
|
| 23 | 74-1702201 |
Корпус Подробнее |
|
|
| 24 | 74-1702081 |
Планка Подробнее |
|
