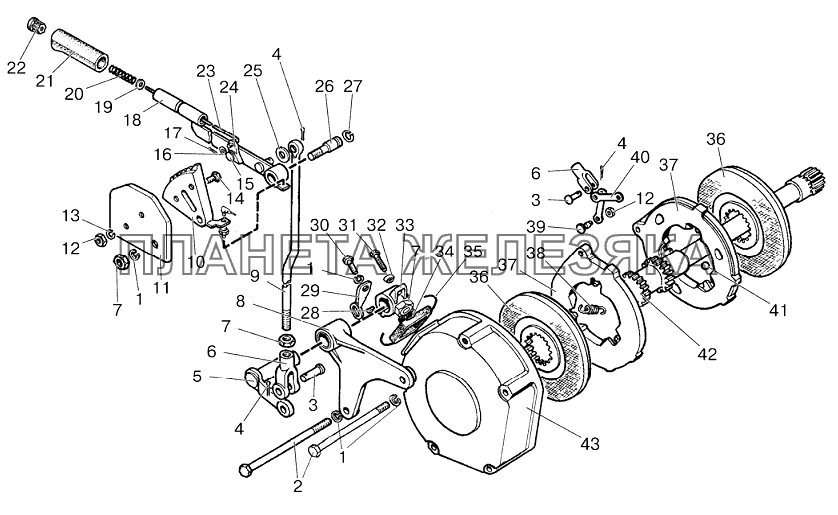

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 50-3502030-A |
Диск нажимной Подробнее |
|
||
| 822-3507025 |
Рычаг Подробнее |
|
||
| 923-3507140 |
Тяга Подробнее |
|
||
| 1 | Шайба12.ОТ |
Шайба Подробнее |
|
|
| 2 | 1522-2409034-03 |
Болт Подробнее |
|
|
| 3 | 12х32 |
Палец Подробнее |
|
|
| 4 | 3,2х18.019 |
Шплинт Подробнее |
|
|
| 5 | 923-3507060 |
Валик Подробнее |
|
|
 |
6 | 50-3502203 |
Вилка Подробнее |
|
| 7 | М12х1,25-6Н.04.019 |
Гайка Подробнее |
|
|
| 8 | 822-3507070 |
Кронштейн Подробнее |
|
|
| 9 | 923-3507141 |
Тяга Подробнее |
|
|
| 10 | 822-3507020 |
Сектор Подробнее |
|
|
| 11 | 822-35070111 |
Пластина Подробнее |
|
|
| 12 | М10-6Н.6.019 |
Гайка Подробнее |
|
|
| 13 | Шайба10.ОТ |
Шайба Подробнее |
|
|
| 14 | М10-6gх35.88.35.019 |
Болт Подробнее |
|
|
| 15 | 70-3507024 |
Ось Подробнее |
|
|
| 16 | С5.01.019 |
Шайба Подробнее |
|
|
| 17 | 2х12.019 |
Шплинт Подробнее |
|
|
| 18 | 822-3507030 |
Рычаг Подробнее |
|
|
| 19 | С5.01.019 |
Шайба Подробнее |
|
|
| 20 | 55-17-27 |
Пружина Подробнее |
|
|
| 21 | A.13.19.001-А |
Рукоятка Подробнее |
|
|
| 22 | A.13.19.002 |
Кнопка Подробнее |
|
|
| 23 | 70-3507022 |
Тяга Подробнее |
|
|
| 24 | 50-1606026 |
Защелка Подробнее |
|
|
| 25 | С12.01.019 |
Шайба Подробнее |
|
|
| 26 | 822-3507132 |
Ось Подробнее |
|
|
| 27 | С15 |
Кольцо Подробнее |
|
|
| 28 | СШ-611 |
Шпонка Подробнее |
|
|
| 29 | 923-3514107 |
Рычаг Подробнее |
|
|
| 30 | М12-6gх40.88.35.019 |
Болт ГОСТ 7796-70 Подробнее |
|
|
| 31 | 70-3503019 |
Болт Подробнее |
|
|
 |
32 | 70-3503018 |
Шайба Подробнее |
|
| 33 | 70-3503017-A |
Рычаг Подробнее |
|
|
 |
34 | 50-3502202 |
Чехол Подробнее |
|
| 35 | 1,6-О-С |
Проволока Подробнее |
|
|
| 36 | 70-3502040-01 |
Диск Подробнее |
|
|
| 36 | 70-3502040-04 |
Диск тормозной Подробнее |
|
|
| 37 | 50-3502036-Б |
Диск нажимной Подробнее |
|
|
 |
38 | 77.38.163 |
Пружина Подробнее |
|
| 39 | 50-3502198 |
Палец Подробнее |
|
|
| 40 | 50-3502196 |
Тяга Подробнее |
|
|
| 41 | 22,225-100 |
Шарик Подробнее |
|
|
 |
42 | 70-3504055-01 |
Вал Подробнее |
|
| 43 | 50-3502035-A2 |
Кожух тормоза Подробнее |
|
