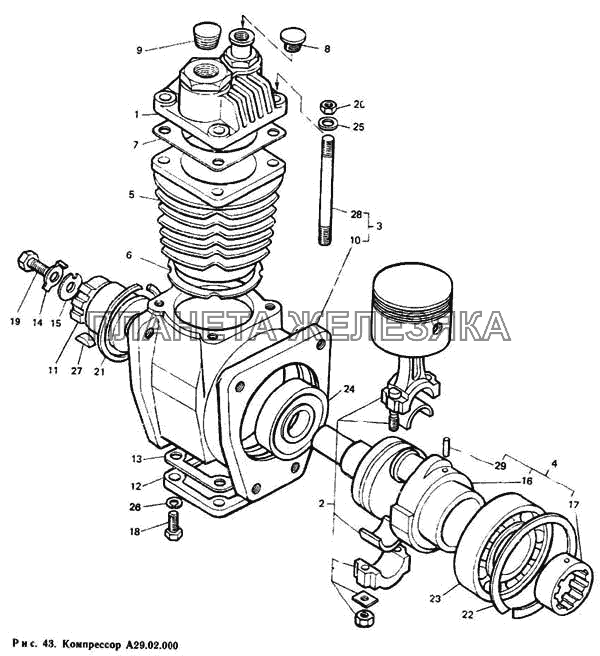

Компрессор А29.02.000 Т-40М| ← Компрессор | Установка компрессора Д37Е-3509015 → |
| № | Номер детали | Наименование детали | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А29.02.000 |
Компрессор ТУ 23.1.293-79 Подробнее
Дополнительная информация:
|
|
||||||||||||
 |
1 | А29.01.050 |
Головка цилиндра Подробнее
Дополнительная информация:
|
|||||||||||
| 2 | А29.01.100 |
Поршень и шатун Подробнее
Дополнительная информация:
|
|
|||||||||||
| 3 | А29.02.010 |
Картер со шпильками Подробнее
Дополнительная информация:
|
|
|||||||||||
| 4 | А29.02.040 |
Вал коленчатый Подробнее
Дополнительная информация:
|
|
|||||||||||
| 5 | А29.01.002 |
Цилиндр Подробнее
Дополнительная информация:
|
|
|||||||||||
 |
6 | А29.01.006 |
Прокладка цилиндра Подробнее
Дополнительная информация:
|
|||||||||||
| 7 | А29.01.008 |
Прокладка головки Подробнее
Дополнительная информация:
|
|
|||||||||||
| 8 | А29.01.015 |
Пробка транспортная для отв. д. 15 Подробнее
Дополнительная информация:
|
|
|||||||||||
| 9 | А29.01.021 |
Пробка транспортная для отв. К 1.2" Подробнее
Дополнительная информация:
|
|
|||||||||||
| 10 | А29.02.001 |
Картер Подробнее
Дополнительная информация:
|
|
|||||||||||
| 11 | А29.02.002 |
Втулка шлицевая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 12 | А29.02.003 |
Крышка Подробнее
Дополнительная информация:
|
|
|||||||||||
| 13 | А29.02.004 |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||
| 14 | А29.02.005 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 15 | А29.02.006 |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||
| 16 | А29.02.041 |
Вал коленчатый Подробнее
Дополнительная информация:
|
|
|||||||||||
| 17 | А29.02.042 |
Втулка шлицевая Подробнее
Дополнительная информация:
|
|
|||||||||||
| 18 | Болт М8-6gХ20.58.05 ГОСТ 7796-70 | Болт М8-6gХ20.58.05 ГОСТ 7796-70 |
|
|||||||||||
| 19 | Болт М12-6gХ25.88.05 ГОСТ 7796-70 | Болт М12-6gХ25.88.05 ГОСТ 7796-70 |
|
|||||||||||
| 20 | Гайка М8Х1-6Н.8.45.05 ГОСТ 15524-70 | Гайка М8Х1-6Н.8.45.05 ГОСТ 15524-70 |
|
|||||||||||
| 21 | Кольцо 2В72 ГОСТ 13941-86 | Кольцо 2В72 ГОСТ 13941-86 |
|
|||||||||||
| 22 | Кольцо 2В95 ГОСТ 13941-86 | Кольцо 2В95 ГОСТ 13941-86 |
|
|||||||||||
| 23 | Подшипник 112 ГОСТ 8338-75 | Подшипник 112 ГОСТ 8338-75 |
|
|||||||||||
| 24 | Подшипник 60207 ГОСТ 7242-81 | Подшипник 60207 ГОСТ 7242-81 |
|
|||||||||||
| 25 | Шайба 8.04.05 ГОСТ 11371-78 | Шайба 8.04.05 ГОСТ 11371-78 |
|
|||||||||||
| 26 | Гайка 8 65Г 06 ГОСТ 6402-70 | Гайка 8 65Г 06 ГОСТ 6402-70 |
|
|||||||||||
| 27 | Шпонка 5Х7,5 ГОСТ 24071-80 | Шпонка 5Х7,5 ГОСТ 24071-80 |
|
|||||||||||
| 28 | Шпилька М8х((1,25х2r)/1-6g)х95.109.40х0 | Шпилька М8Х [(1,25Х2r)/1-6g]Х95.109.40Х05 ГОСТ 22038-76 |
|
|||||||||||
| 29 | Штифт 6h8Х12 ГОСТ 3128-70 | Штифт 6h8Х12 ГОСТ 3128-70 |
|
