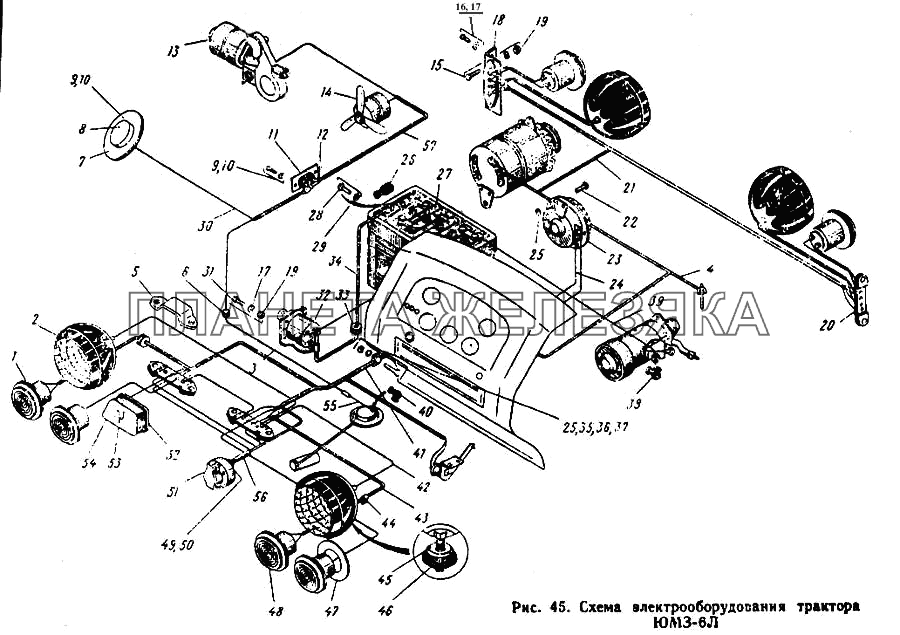

Схема электрооборудования трактора ЮМЗ-6Л ЮМЗ-6Л| ← Пневматический привод | Схема электрооборудования трактора ЮМЗ-6М → |
| № | Номер детали | Наименование детали | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 145-3700020-Б СБ |
Установка электрооборудования кабины Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-3700020-Б СБ |
Установка электрооборудования кабины Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-3700045 СБ |
Установка электрооборудования на заднем листе Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45-3700100 СБ |
Установка плафона Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 45А-3700010 СБ |
Установка электрооборудования трактора ЮМЗ-6Л Подробнее
Дополнительная информация:
|
|
||||||||||||||||||
| 1 | ФП-100-Б |
Фонарь задний Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 2 | ФГ-304 |
Фара тракторная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 3 | 45-3710011-А |
Кронштейн включателя «массы» Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 4 | 45-3724027 |
Провод указатель температуры воды-датчик Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 5 | 45-3700004 |
Колпачок Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 6 | 36-3723024-Б |
Втулка провода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 6 | 36-3723024-Б |
Втулка провода Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 7 | ПК-201 |
Плафон Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 8 | Лампа А12-3 ГОСТ 2023-66 |
Лампа А12-3 ГОСТ 2023-66 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 9 | Винт М4Х8 |
Винт М4Х8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 10 | Шайба 4 |
Шайба 4 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 11 | ППН-45 |
Переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 12 | 45-3724025 |
Провод кабины Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 13 | СЛ-230 |
Стеклоочиститель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 14 | 45-8104010-А |
Вентилятор кабины Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 15 | Болт М6Х25 |
Болт М6Х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 16 | Винт М6Х12 |
Винт М6Х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 17 | Шайба 6 |
Шайба 6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 18 | 45-3700080 |
Кронштейн Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 19 | Гайка М6 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 20 | ПС-2-А2 |
Панель соединительная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 21 | 45А-3724085-Д |
Жгут к генератору Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 22 | Болт М8Х16 |
Болт М8Х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 23 | С-311 |
Сигнал звуковой безрупорный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 24 | 45А-3724043 |
Провод звуковой сигнал-соединительная панель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 25 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 26 | 45-3700005 |
Колпачок защитный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 27 | 6ТСТ-50ЭМС |
Батарея аккумуляторная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 28 | Болт М8Х30 |
Болт М8Х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 29 | Гайка М8 |
Гайка М8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 30 | 45-3724026 |
Провод плафон-переключатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 31 | Болт М6Х16 |
Болт М6Х16 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 32 | ВК-318-Б |
Включатель «массы» Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 33 | 45-3700003 |
Втулка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 34 | 45А-3700090 |
Провод «массы» в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 35 | Шайба 8 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 36 | Болт М8Х20 |
Болт М8Х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 37 | ХПО-16Х27Х8 |
Хомутик подвесной одноместный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 38 | 45-3700001 |
Наконечник изоляционный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 39 | 45А-3724039 |
Провод аккумуляторная батарея-стартер Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 40 | 45-3700002 |
Наконечник изоляционный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 41 | 45-3724081-Б |
Жгут задних фонарей Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 42 | 45-3724055 |
Провод соединительная панель-задняя фара Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 42 | 45-3724058 |
Провод соединительная панель-задняя фара Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 43 | 45-3724091-Б |
Жгут к правым фонарям Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 44 | СХ-8Х22Х6 |
Скоба Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 45 | 36-3711037-А |
Чашка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 46 | 40-3711036 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 47 | 45-3700029 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 48 | УП-5-Ж |
Фонарь указателя поворота Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 49 | Винт М5Х35 |
Винт М5Х35 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 50 | Шайба 5 |
Шайба 5 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 51 | ПС-300А-100 |
Розетка штепсельная Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 52 | 50-3716011 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 53 | Лампа А12-3 ГОСТ 2023-66 |
Лампа А12-3 ГОСТ 2023-66 Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 54 | ФП-200-А |
Фонарь номерного знака тракторный Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 55 | 46-3724054-А |
Провод датчик-штепсельная клемма датчика Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 56 | 45-3724082-В |
Жгут к розетке Подробнее
Дополнительная информация:
|
|
|||||||||||||||||
| 57 | 45-3724095-Г |
Жгут к стеклоочистителю Подробнее
Дополнительная информация:
|
|
