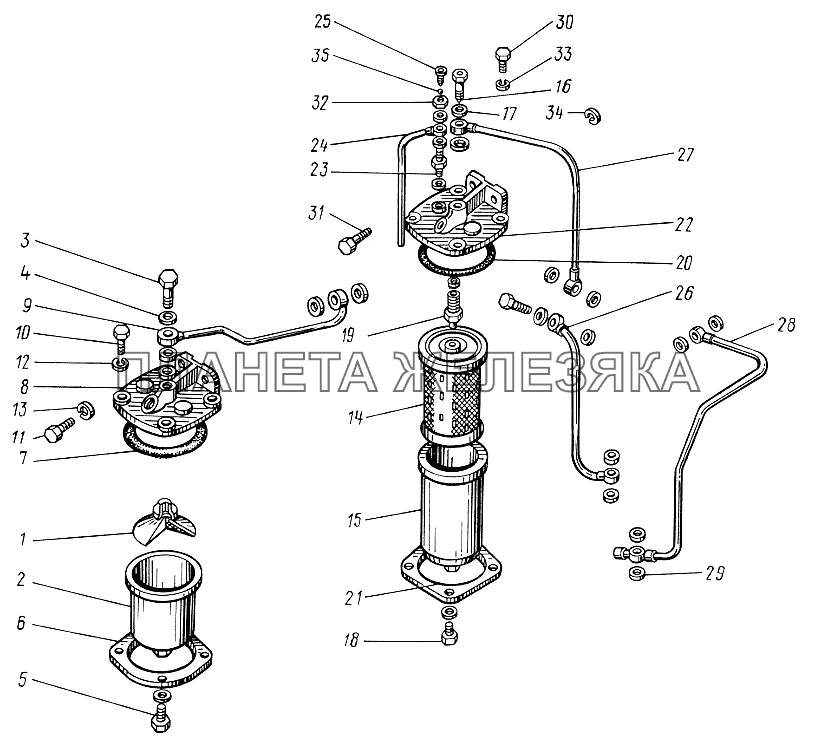

Фильтр топливный грубой очистки. Фильтр топливный тонкой очистки ЮМЗ-6КЛ, (6КМ)
| ← Трубопроводы топливные | Управление подачей топлива → |
| № | Номер детали | Наименование детали | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| А23.10.000-01 |
Фильтр грубой очистки топлива ФГ-25 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| А65.01.000-03 |
Фильтр тонкой очистки топлива ФТ-75 Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| А65.03.500 |
Вентиль Подробнее
Дополнительная информация:
|
|
||||||||||||||||
| 1 | 50-1105040-Б |
Отражатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 1 | А23.11.100 |
Отражатель Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | 50-1105030-Б |
Стакан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 2 | А23.12.000-05 |
Стакан Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 3 | А12.01.003-03 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | А23.10.002 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 4 | Д18-055А |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 5 | М8х12.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 6 | А65.01.003 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 7 | А65.01.002 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | 50-1105025-03 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 8 | А23.16.000-05 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 9 | Д65-1117060 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 10 | М8х25.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 11 | М10х25.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 12 | 8.65Г |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 13 | 10.65Г |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | А65.01.100 |
Элемент фильтрующий Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 14 | ФТ75-1117030 |
Элемент фильтрующий Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | А65.01.300 |
Стакан фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 15 | ФТ76-1117180-01 |
Стакан фильтра Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 16 | А12.01.003-03 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | А23.10.002 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 17 | Д18-055А |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 18 | М8х12.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | А65.01.001 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 19 | ФТ75-1117085 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | 50-1105013-02 |
Кольцо уплотнительное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 20 | А65.01.002 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | 50-1105051-02 |
Кольцо нажимное Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 21 | А65.01.003 |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | 50-1105025-07 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 22 | А65.01.004-01 |
Корпус Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 23 | 36-1117194 |
Штуцер Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 24 | А65.01.510 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 25 | А65.01.520 |
Игла вентиля Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 26 | Д65-1117050-02 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 27 | Д65-1117070-02 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 28 | Д65-18-С11 |
Трубка перепускная в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 29 | Д18-055-Б |
Кольцо Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 30 | М8х30.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 31 | М10х30.7796 |
Болт Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 32 | М14х1,5.5915 |
Гайка Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 33 | 8.65Г |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 34 | 10.65Г |
Шайба Подробнее
Дополнительная информация:
|
|
|||||||||||||||
| 35 | БV5,556 |
Шарик Подробнее
Дополнительная информация:
|
|
