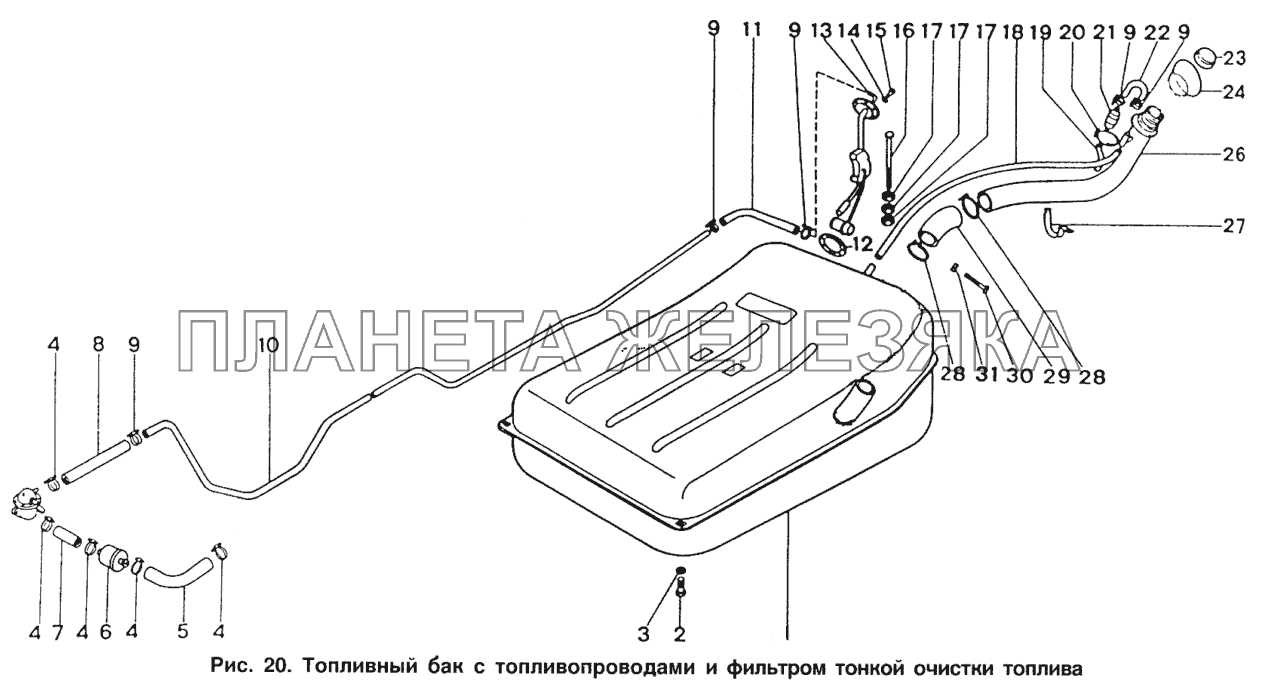

Топливный бак с топливопроводами и фильтром очистки топлива ИЖ 2717
| ← Карбюратор | Привод управления дроссельными и воздушными заслонками → |
/12.gif "Топливный бак с топливопроводами и фильтром очистки топлива ИЖ 2717")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 27171-1101010 |
Бак топливный в сборе Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 27171-1101012 |
Бак топливный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 201458-29 |
Болт М8х25 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 252135-29 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 367299 |
Хомут диам. 15 в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 2140-1104152 |
Рукав подводящий к карбюратору Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 2141-1117010 |
Фильтр тонкой очисгки в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 2141-1104142 |
Рукав от топливного насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 412-1104084Б |
Трубка подвода к топливному насосу Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 854892 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 27171-1104042 |
Бензопровод Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 2126-1104058 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 2126-1104019 |
Прокладка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | ИЖБМ1-3827010 |
Датчик указателя уровня топлива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 365028-29 |
Шайба 5 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 220052-29 |
Винт М4х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 27171-1101106 |
Тяга Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 250512-29 |
Гайка М10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 27171-1101078-10 |
Рукав 12х20 (L=600) Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 2126-1101084 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 854890 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 2126-1103200 |
Клапан двухходовой Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 2126-1101082 |
Трубка Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 2126-1103010-11 |
Пробка топливного бака Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 27171-1101086-10 |
Уплотнитель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 27171-1101050 |
Труба наливная бака в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 854898 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 2126-1101174 |
Хомут Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 27171-1101070 |
Муфта Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 220086-29 |
Винт М5х30 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 362016-29 |
Гайка М5 Подробнее
Дополнительная информация:
|
|
