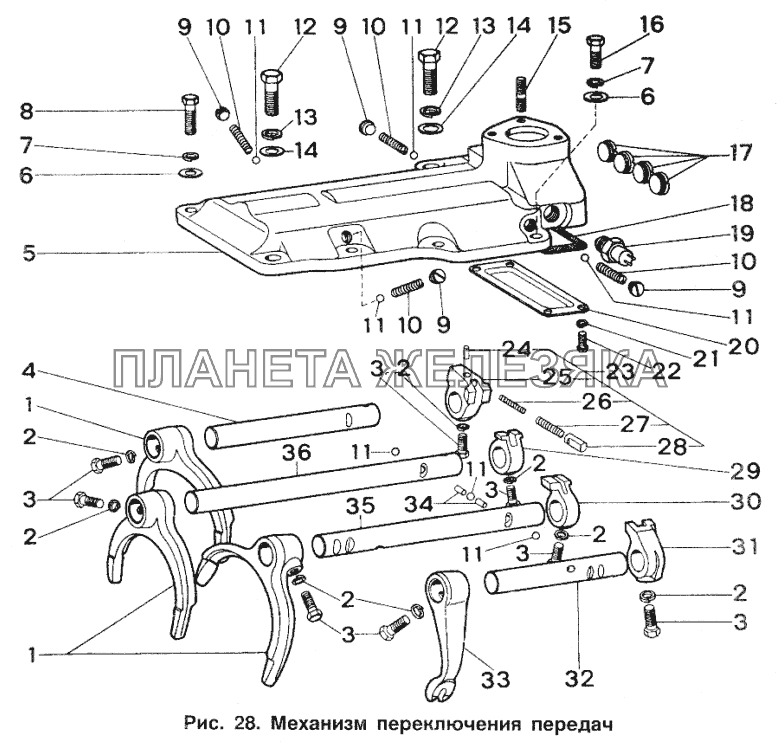

Механизм переключения коробки передач ИЖ 2717| ← Коробка передач | Привод переключения передач → |
/45.gif "Механизм переключения коробки передач ИЖ 2717")
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2126-1702020 |
Вилка переключения передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 45 9816 1045 |
Шайба 6Т Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 2126-1702110 |
Болт стопорный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 4 | 2126-1702060 |
Шток первой и второй передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 5 | 2126-1702016 |
Крышка верхняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 45 9811 1206 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 45 9816 1006 |
Шайба 8Л Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 45 9346 1525 |
Болт М8Х28 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 2126-1702109 |
Пробка фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 2126-1702041 |
Пружина фиксатора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 46 9118 5761 |
Шарик Б7, 938-100 ГОСТ 3722-81 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 2126-1701249 |
Болт установочный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 45 9816 1007 |
Шайба 10Л Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 45 9811 1207 |
Шайба 10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 363072-29 |
Шпилька М6Х18 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 45 9346 1523 |
Болт М8Х22 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 2126-1702136 |
Пробка штоков Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 2126-1702113 |
Прокладка крышки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 2126-3700010-10 |
Выключатель света заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | ВК418 |
Выключатель света заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 2126-1702112 |
Крышка нижняя Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 45 9816 1004 |
Шайба 5Л Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 45 9432 1079 |
Винт М5Х10 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 2126-1702025 |
Головка штока первой и второй передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 469400 |
Ролик 3х11,8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 2126-1702026 |
Головка штока Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 2126-1702029 |
Пружина малая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 2126-1702028 |
Пружина большая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 2126-Т702027 |
Плунжер головки Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 2126-1702031 |
Головка штока третьей и четвертой передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 2126-1702035 |
Головка штока пятой передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 2126-1702037 |
Головка штока заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 2126-1702075 |
Шток заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 2126-1702022 |
Вилка включения заднего хода Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 34 | 2126-1702085 |
Толкатель Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 35 | 2126-1702074 |
Шток пятой передачи Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 36 | 2126-1702071 |
Шток третьей и четвертой передач Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 37 | 2126-1702108 |
Прокладка регулировочная Подробнее
Дополнительная информация:
|
|
