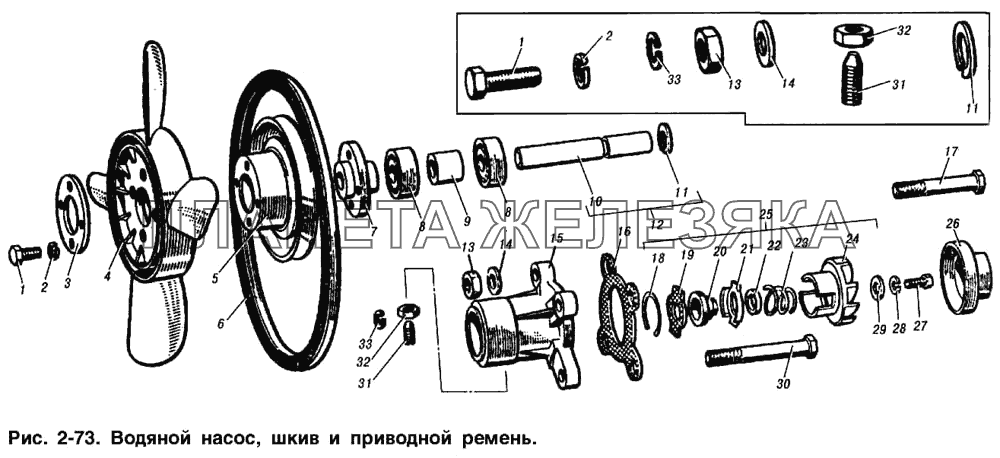

Водяной насос, шкив и приводной ремень ИЖ 2715| ← Трубопроводы, шланги, термостат | Сцепление → |
| № | Номер детали | Наименование детали | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-180603-КС23Ш |
Подшипник насоса Подробнее
Дополнительная информация:
|
|
||||||||||||||
| 1 | 201420-29 |
Болт М6х20 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 2 | 252134-29 |
Шайба 6 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 3 | 412-1308018-11 |
Накладка опорная Подробнее
Дополнительная информация:
|
|
|||||||||||||
 |
4 | 412-1308010-Б |
Вентилятор Подробнее
Дополнительная информация:
|
|||||||||||||
| 5 | 412-1308026-01 |
Шкив вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 6 | 412-1308020 |
Ремень вентилятора Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 7 | 412-1307024 |
Ступица шкива Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 8 | 412-1307080-03 |
Подшипник насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 9 | 412-1307026-30 |
Втулка распорная подшипников Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 10 | 412-1307023-40 |
Валик насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 11 | 401-1307029 |
Кольцо стопорное подшипника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 12 | 412-1307022-40 |
Валик насоса в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 13 | 250511-29 |
Гайка М8х1 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 14 | 252005-29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 15 | 412-1307014-40 |
Корпус насоса в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 16 | 412-1307048 |
Прокладка насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 17 | 200304-29 |
Болт М8х1х95 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 18 | 401-1307042-01 |
Кольцо стопорное сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 19 | 412-1307041-10 |
Шайба уплотнительная сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 20 | 401-1307038-02 |
Манжета сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 21 | 401-1307052-11 |
Обойма пружины Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 22 | 401-1307051-11 |
Обойма манжеты Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 23 | 401-1307034-11 |
Пружина упорная сальника Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 24 | 412-1307032-22 |
Крыльчатка насоса Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 25 | 412-1307030 |
Крыльчатка с сальником в сборе Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 26 | 412-1307142 |
Втулка направляющая Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 27 | 201452-29 |
Болт М8х12 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 28 | 252155-29 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 29 | 365010-29 |
Шайба 8 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 30 | 360127-29 |
Болт М8х1х105 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 31 | 364026-29 |
Винт М6х20 стопорный Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 32 | 250508-29 |
Гайка М6 Подробнее
Дополнительная информация:
|
|
|||||||||||||
| 33 | 252135-29 |
Шайба 8 пружинная Подробнее
Дополнительная информация:
|
|
