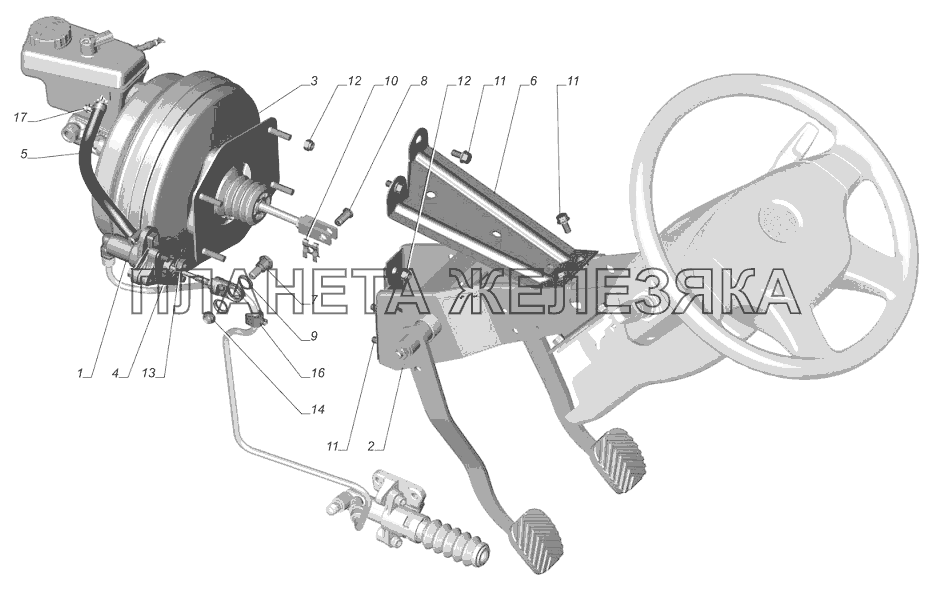

/26.gif "3302-1602002-30. Установка привода сцепления и тормоза ГАЗ-3302 (с двиг. УМЗ)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 1 | 3302-1602300 |
Цилиндр главный с переходной пластиной Подробнее |
|
|
 |
2 | 3302-1602408 |
Кронштейн с педалями в сборе Подробнее |
|
| 3 | 3302-3510008-10 |
Усилитель вакуумный с главным цилиндром тормозов и кронштейном Подробнее |
|
|
| 4 | 24-1602294 |
Прокладка главного цилиндра выключения сцепления Подробнее |
|
|
| 5 | 3302-1602578 |
Шланг от бачка к главному цилиндру сцепления Подробнее |
|
|
 |
6 | 3302-1602618 |
Распорка кронштейна педалей Подробнее |
|
| 7 | 24-3504038 |
Ось толкателя педали Подробнее |
|
|
| 8 | 3111-3504038 |
Ось толкателя Подробнее |
|
|
 |
9 | 21-3504039 |
Втулка оси толкателя Подробнее |
|
| 10 | 3111-3504152 |
Стопор оси толкателя Подробнее |
|
|
| 11 | 45 9376 1117 |
Болт М8-6gх16 Подробнее |
|
|
| 12 | 45 9563 1305 |
Гайка М8 Подробнее |
|
|
| 13 | 45 9953 1828 |
Гайка М8х1 Подробнее |
|
|
| 14 | 292210-31 |
Гайка М10х1-6-016 Подробнее |
|
|
| 16 | 063571.003 |
Скоба Подробнее |
|
|
| 17 | 45 3114 9904 |
Хомут 12-22 Подробнее |
|
