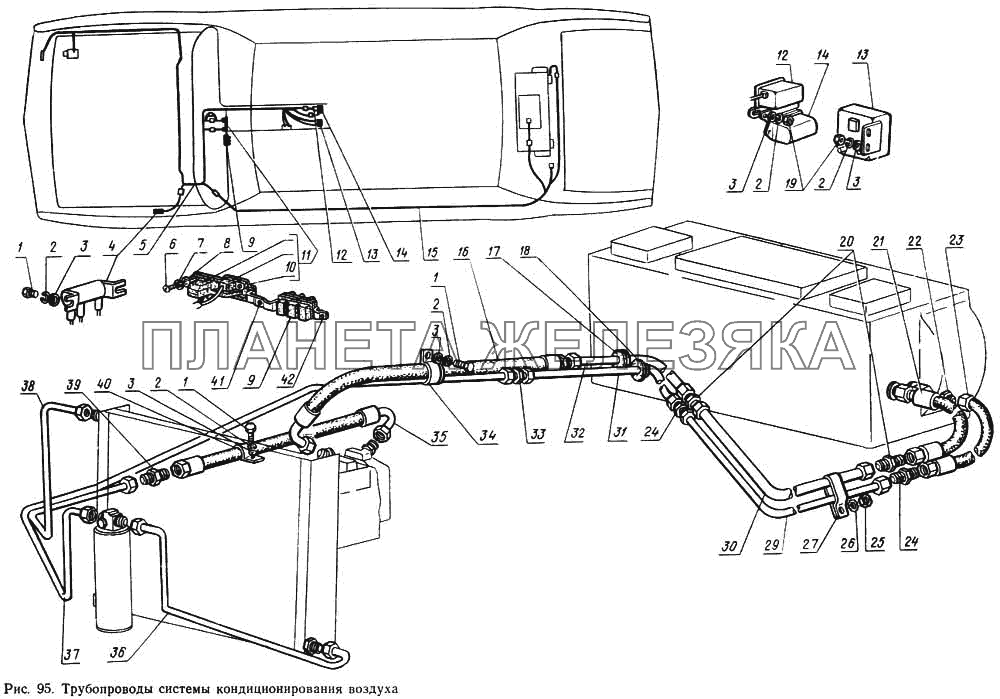

| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 14-8120226, 045001-0 |
Гайка накидная Подробнее |
|
||
| 14-8120234, 045001-0 |
Гайка накидная Подробнее |
|
||
| 14-8120286, 045001-1 |
Гайка накидная Подробнее |
|
||
| 14-8121018, 146430-0 |
Пульт управления кондиционирования воздуха Подробнее |
|
||
 |
1 | 201416-П29 |
Болт М6-6gх12 ОСТ 37.001.123-96 Подробнее |
|
| 2 | 252154-П29 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 2 | 252154-П29 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 3 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 3 | 252004-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 4 | 14-8121038, 146810-0 |
Сопротивление вентилятора Подробнее |
|
|
| 5 | 14-8120019 |
Кран левый с трубкой в сборе Подробнее |
|
|
| 5 | 14-8127012 |
Пучок проводов кондиционера №1 с разъемами в сборе Подробнее |
|
|
 |
6 | 201417-П29 |
Болт М6-6gх14 ОСТ 37.001.123-96 Подробнее |
|
| 6 | 220077-П29 |
Винт М5-6gх10 ОСТ 37.001.127-81 Подробнее |
|
|
| 6 | 220077-П29 |
Винт М5-6gх10 ОСТ 37.001.127-81 Подробнее |
|
|
| 6 | 220077-П29 |
Винт М5-6gх10 ОСТ 37.001.127-81 Подробнее |
|
|
| 7 | 252153-П29 |
Шайба 5 Подробнее |
|
|
| 7 | 252153-П29 |
Шайба 5 Подробнее |
|
|
| 7 | 252153-П29 |
Шайба 5 Подробнее |
|
|
| 7 | 252274-П29 |
Шайба 6 ОСТ 37.001.146-75 Подробнее |
|
|
| 7 | 252274-П29 |
Шайба 6 ОСТ 37.001.146-75 Подробнее |
|
|
| 8 | 14-8120027 |
Трубка крана с фланцем левая в сборе Подробнее |
|
|
| 8 | 14-8121030 |
Кронштейн крепления облицовки правый Подробнее |
|
|
| 9 | 14-8101476 |
Блок переключателей электродвигателей отопителей в сборе Подробнее |
|
|
| 9 | 21-01-8101332 |
Прокладка уплотнительная (24-76-8101028) Подробнее |
|
|
| 10 | 14-8121022 |
Облицовка приборов управления кондиционирования воздуха Подробнее |
|
|
| 10 | 21-01-8101150 |
Кран отопителя (24-76-8101020) Подробнее |
|
|
| 11 | 14-8121020 |
Облицовка приборов управления кондиционирования воздуха в сборе Подробнее |
|
|
| 12 | 14-8121036, 056700-0 |
Реле включения электромотора Подробнее |
|
|
| 13 | 14-8121032, 077100-0 |
Стабилизатор температур Подробнее |
|
|
| 13 | 24-24-8101038 |
Шланг подводящий от крана к отопителю правый Подробнее |
|
|
| 14 | 14-8120018 |
Кран правый с трубкой в сборе Подробнее |
|
|
| 14 | 14-8121042, 056100-0 |
Реле включения компрессора Подробнее |
|
|
| 15 | 14-8120026 |
Трубка крана с фланцем правая в сборе Подробнее |
|
|
| 15 | 14-8127022 |
Пучок проводов кондиционера № 2 с разъемами в сборе Подробнее |
|
|
| 16 | 14-8120204, 046210-0 |
Шланг всасывающий в сборе Подробнее |
|
|
| 16 | 201419-П29 |
Болт М6-6gх18 ОСТ 37.001.123-96 Подробнее |
|
|
| 17 | 20-3711045 |
Втулка уплотнительная Подробнее |
|
|
| 17 | 252154-П29 |
Шайба 6Л ОСТ 37.001.115-75 Подробнее |
|
|
| 18 | 14-8120024 |
Переходник крана Подробнее |
|
|
| 18 | 14-8120298, 045016-0 |
Уплотнитель передней нагнетающей трубы охладителя Подробнее |
|
|
| 19 | 250508-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 20 | 14-8120276, 045002-0 |
Штуцер соединительный Подробнее |
|
|
| 21 | 14-8120272, 146140-0 |
Шланг охладителя отводящий Подробнее |
|
|
| 22 | 14-8120270 |
Штуцер шланга охладителя нагнетающий Подробнее |
|
|
| 23 | 14-8120266, 046201-0 |
Шланг охладителя нагнетающий Подробнее |
|
|
| 24 | 14-8120240 |
Штуцер Подробнее |
|
|
| 25 | 250608-П29 |
Гайка М6-6Н ОСТ 37.001.124-93 Подробнее |
|
|
| 26 | 252274-П29 |
Шайба 6 ОСТ 37.001.146-75 Подробнее |
|
|
| 27 | 14-8120254, 046233-0 |
Скоба крепления трубы охладителя задняя Подробнее |
|
|
| 29 | 14-8120246 |
Труба охладителя нагнетающая задняя в сборе Подробнее |
|
|
| 30 | 14-8120280 |
Труба охладителя отводящая задняя в сборе Подробнее |
|
|
| 31 | 14-8120242 |
Труба охладителя нагнетающая передняя в сборе Подробнее |
|
|
| 32 | 14-8120290 |
Труба охладителя отводящая передняя в сборе Подробнее |
|
|
| 33 | 14-8120278, 047130-0 |
Штуцер заправочный Подробнее |
|
|
| 35 | 14-8120200, 146120-0 |
Шланг нагнетающий в сборе Подробнее |
|
|
| 36 | 14-8120230 |
Труба конденсатора отводящая в сборе Подробнее |
|
|
| 37 | 14-8120236 |
Труба ресивера отводящая в сборе Подробнее |
|
|
| 38 | 14-8120222 |
Труба конденсатора подводящая в сборе Подробнее |
|
|
| 39 | 14-8120220, 045002-0 |
Штуцер соединительный Подробнее |
|
|
| 40 | 14-8120210, 046388-1 |
Скоба крепления нагнетающего шланга Подробнее |
|
|
| 41 | 14-8121029 |
Кронштейн крепления облицовки левый Подробнее |
|
|
| 42 | 14-8101488 |
Кронштейн крепления переключателя Подробнее |
|
|
| 42 | 14-8101488 |
Кронштейн крепления переключателя Подробнее |
|
|
| 45 | 53А-1015374 |
Держатель шлангов Подробнее |
|
|
| 46 | 252037-П29 |
Шайба 6 ОСТ 37.001.144-96 Подробнее |
|
|
| 47 | 290487-П29 |
Болт М6-6gх12 Подробнее |
|
