| ← Программа диагностики ACU | Схема установки подшипников на автобус ЛиАЗ-6212 → |

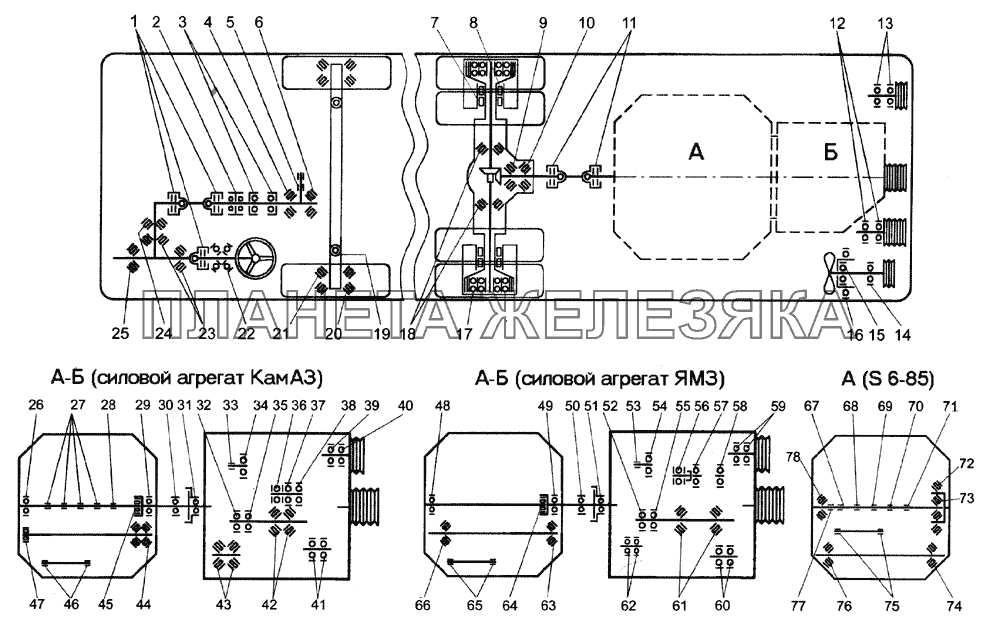

/222.gif "Схема установки подшипников на автобусы ЛиАЗ-525630, ЛиАЗ-525640, ЛиАЗ-525625 ЛиАЗ-5256, 6212 (2006)")
| № | Номер детали | Наименование детали | ||
|---|---|---|---|---|
| 3151 221001 |
Муфта выключения сцепления Подробнее |
|
||
| 4694151251 |
Ролики толкателей Подробнее |
|
||
| 6-180304КС9Ш1 |
Опора вала (со стороны контактных колец) Подробнее |
|
||
| 6V2202 |
Маховик Подробнее |
|
||
| 76-60018К |
Корпус горелки Подробнее |
|
||
 |
80200 |
Оси дверей Подробнее |
||
| 8020002 |
Вал якоря Подробнее |
|
||
| 8ЕО451 |
Водяной насос Подробнее |
|
||
| Б V 11,112мм |
Оси дверей Подробнее |
|
||
| В6-180304КС9 |
Опора вала (со стороны привода) Подробнее |
|
||
| Ш20Е |
Оси дверей Подробнее |
|
||
| 1 | 704902К6УС10 |
Шарнир колонки рулевого управления Подробнее |
|
|
 |
2 | 1000907 |
Вал золотника рулевого механизма Подробнее |
|
| 3 | 958108 |
Вал распределительного механизма Подробнее |
|
|
| 4 | 263706 Е |
Вал винта рулевого механизма Подробнее |
|
|
| 6 | 263706 Е |
Вал винта рулевого механизма Подробнее |
|
|
| 7 | 32022 X MGM |
Ступица заднего колеса Подробнее |
|
|
| 8 | 30220 X MGM 7302 |
Ступица заднего колеса Подробнее |
|
|
| 9 | 32314 В Х7 JU MGM |
Коническая шестерня главной передачи Подробнее |
|
|
| 10 | 32312 В Х7 JU MGM |
Коническая шестерня главной передачи Подробнее |
|
|
| 11 | 804807К |
Карданный вал Подробнее |
|
|
 |
12 | 206 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 13 | 6-180304КС9Ш1 |
Опора вала (со стороны контактных колец) Подробнее |
|
|
| 13 | В6-180603КС9 |
Опора вала (со стороны контактных колец) Подробнее |
|
|
| 14 | 46206Е3 |
Муфта включения (опора вала) Подробнее |
|
|
| 15 | 6-206Д |
Муфта включения (на ползуне муфты) Подробнее |
|
|
| 16 | 70-117 |
Подшипник шариковый радиальный однорядный Подробнее |
|
|
| 17 | K30x42x30H MGM |
Планетарный механизм колесного редуктора Подробнее |
|
|
| 18 | 30216 A MSZ7302 |
Дифференциал (правый подшипник) Подробнее |
|
|
| 18 | 32018 X MGM |
Дифференциал (левый подшипник) Подробнее |
|
|
| 19 | 5256-3001020 |
Подшипник поворотного кулака Подробнее |
|
|
| 20 | 7312А |
Подшипник роликовый конический однорядный ГОСТ 27365-87 Подробнее |
|
|
| 21 | 7815КА |
Ступица переднего колеса Подробнее |
|
|
| 22 | 636906С17 |
Колонка рулевого управления Подробнее |
|
|
| 23 | 6-7207 |
Угловой редуктор Подробнее |
|
|
| 24 | 677-3401660 (NB7207A) |
Угловой редуктор (стакан уг. р-ра) Подробнее |
|
|
| 25 | 120-3401121 |
Роликовый конический без внутреннего кольца 72 по ГОСТу № 977909К1 Подробнее |
|
|
 |
26 | 50412 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 27 | 664916Д |
Шестерни 1, 2, 3 передач и заднего хода Подробнее |
|
|
| 28 | 664916Е-04 |
Шестерня 4 передачи Подробнее |
|
|
| 29 | 170412Л |
Первичный вал (задняя опора) Подробнее |
|
|
| 30 | 986714КС17 |
Муфта выключения сцепления Подробнее |
|
|
| 31 | 205К |
Первичный вал (передняя опора) Подробнее |
|
|
|
|
32 | 206 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 33 | 207К5 |
Задняя опора вала привода ТНВД Подробнее |
|
|
| 34 | 154901Е |
Передняя опора насоса гидроусилителя руля Подробнее |
|
|
 |
35 | 305 |
Подшипник шариковый радиальный однорядный Подробнее |
|
 |
36 | 8103 |
Подшипник шариковый упорный Подробнее |
|
 |
37 | 203 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 38 | 106А |
Задняя опора державки грузов регулятора ТНВД Подробнее |
|
|
| 39 | 116305 |
Передняя опора водяного насоса Подробнее |
|
|
| 40 | 1160304К |
Задняя опора водяного насоса Подробнее |
|
|
| 41 | 7506А |
Кулачковый вал ТНВД Подробнее |
|
|
 |
42 | 201 |
Подшипник шариковый радиальный однорядный Подробнее |
|
 |
43 | 97506 |
Подшипник роликовый конический двухрядный Подробнее |
|
| 45 | 12213КМ |
Промежуточный вал (задняя опора) Подробнее |
|
|
| 46 | 70-592702М1 |
Вторичный вал (передняя опора) Подробнее |
|
|
| 47 | 64907К |
Блок шестерен заднего хода Подробнее |
|
|
 |
48 | 50411 |
Подшипник шариковый радиальный однорядный Подробнее |
|
 |
48 | 53610 |
Промежуточный вал (передняя опора) Подробнее |
|
| 49 | 0735.370.730 |
Главный вал Подробнее |
|
|
| 49 | 170314Л |
Первичный вал (задняя опора) Подробнее |
|
|
| 50 | 0735.321.108 |
Шестерня 1 передачи Подробнее |
|
|
 |
50 | 117 |
Муфта выключения сцепления Подробнее |
|
| 51 | 0735.321.106 |
Шестерня 3 передачи Подробнее |
|
|
| 51 | 6-205К |
Передняя опора вала привода ТНВД Подробнее |
|
|
| 52 | 0735.321.106 |
Шестерня 3 передачи Подробнее |
|
|
|
|
52 | 305 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 53 | 0735.320.493 |
Шестерня 4 передачи Подробнее |
|
|
| 53 | 154901Е |
Передняя опора насоса гидроусилителя руля Подробнее |
|
|
| 54 | 0735.321.028 |
Шестерня 5 передачи Подробнее |
|
|
|
|
54 | 305 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 55 | 0735.370.728 |
Входной вал Подробнее |
|
|
| 55 | 6-205К |
Передняя опора вала привода ТНВД Подробнее |
|
|
| 56 | 0750.117.562 |
Главный вал Подробнее |
|
|
|
|
56 | 8103 |
Подшипник шариковый упорный Подробнее |
|
| 57 | 0750.117.083 |
Промежуточный вал Подробнее |
|
|
 |
57 | 106 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 58 | 0750.115.233 |
Вал заднего хода Подробнее |
|
|
|
|
58 | 203 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 59 | 1246.203.008 |
Промежуточный вал Подробнее |
|
|
 |
59 | 160703 |
Водяной насос Подробнее |
|
| 60 | 0735.321.383 |
Шестерня заднего хода Подробнее |
|
|
| 60 | 203А |
Натяжное устройство привода компрессора Подробнее |
|
|
 |
61 | 6-7506А |
Кулачковый вал ТНВД Подробнее |
|
|
|
62 | 201 |
Подшипник шариковый радиальный однорядный Подробнее |
|
| 63 | 6-42308АК |
Промежуточный вал (передняя опора) Подробнее |
|
|
| 64 | 76-592708М1 |
Вторичный вал (передняя опора) Подробнее |
|
|
| 65 | 64907К |
Блок шестерен заднего хода Подробнее |
|
|
| 66 | 692409К1М |
Промежуточный вал (задняя опора) Подробнее |
|
|
| 79 | 7718К |
Ступица средней оси Подробнее |
|
